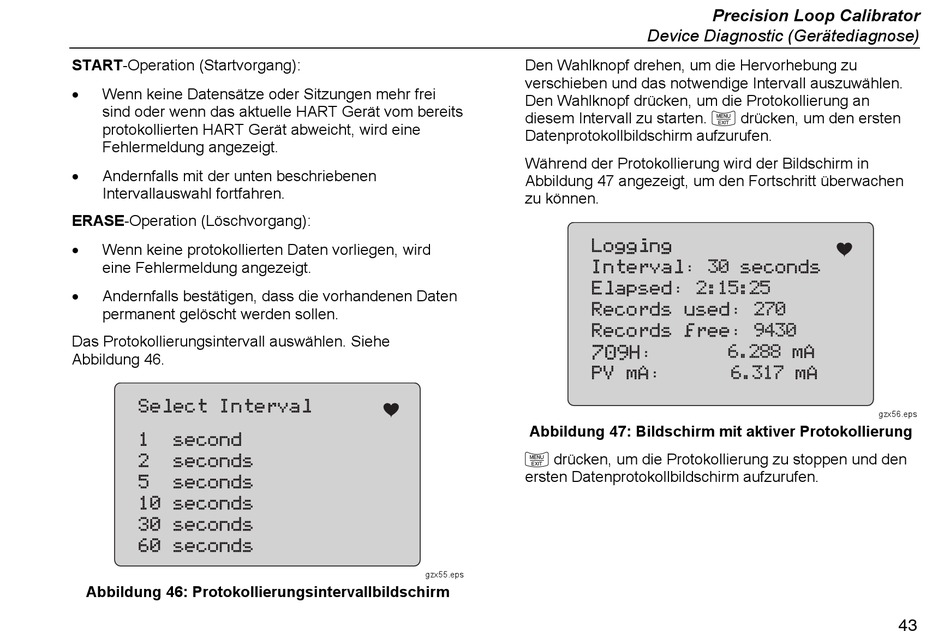

Fluke 709 Bedienungshandbuch Seite 55

START-Operation (Startvorgang):
•
Wenn keine Datensätze oder Sitzungen mehr frei
sind oder wenn das aktuelle HART Gerät vom bereits
protokollierten HART Gerät abweicht, wird eine
Fehlermeldung angezeigt.
•
Andernfalls mit der unten beschriebenen
Intervallauswahl fortfahren.
ERASE-Operation (Löschvorgang):
•
Wenn keine protokollierten Daten vorliegen, wird
eine Fehlermeldung angezeigt.
•
Andernfalls bestätigen, dass die vorhandenen Daten
permanent gelöscht werden sollen.
Das Protokollierungsintervall auswählen. Siehe
Abbildung 46.
Abbildung 46: Protokollierungsintervallbildschirm
Den Wahlknopf drehen, um die Hervorhebung zu
verschieben und das notwendige Intervall auszuwählen.
Den Wahlknopf drücken, um die Protokollierung an
diesem Intervall zu starten.  drücken, um den ersten
Datenprotokollbildschirm aufzurufen.
Während der Protokollierung wird der Bildschirm in
Abbildung 47 angezeigt, um den Fortschritt überwachen
zu können.
Abbildung 47: Bildschirm mit aktiver Protokollierung
 drücken, um die Protokollierung zu stoppen und den
ersten Datenprotokollbildschirm aufzurufen.
gzx55.eps
Precision Loop Calibrator
Device Diagnostic (Gerätediagnose)
gzx56.eps
43
