Einführung

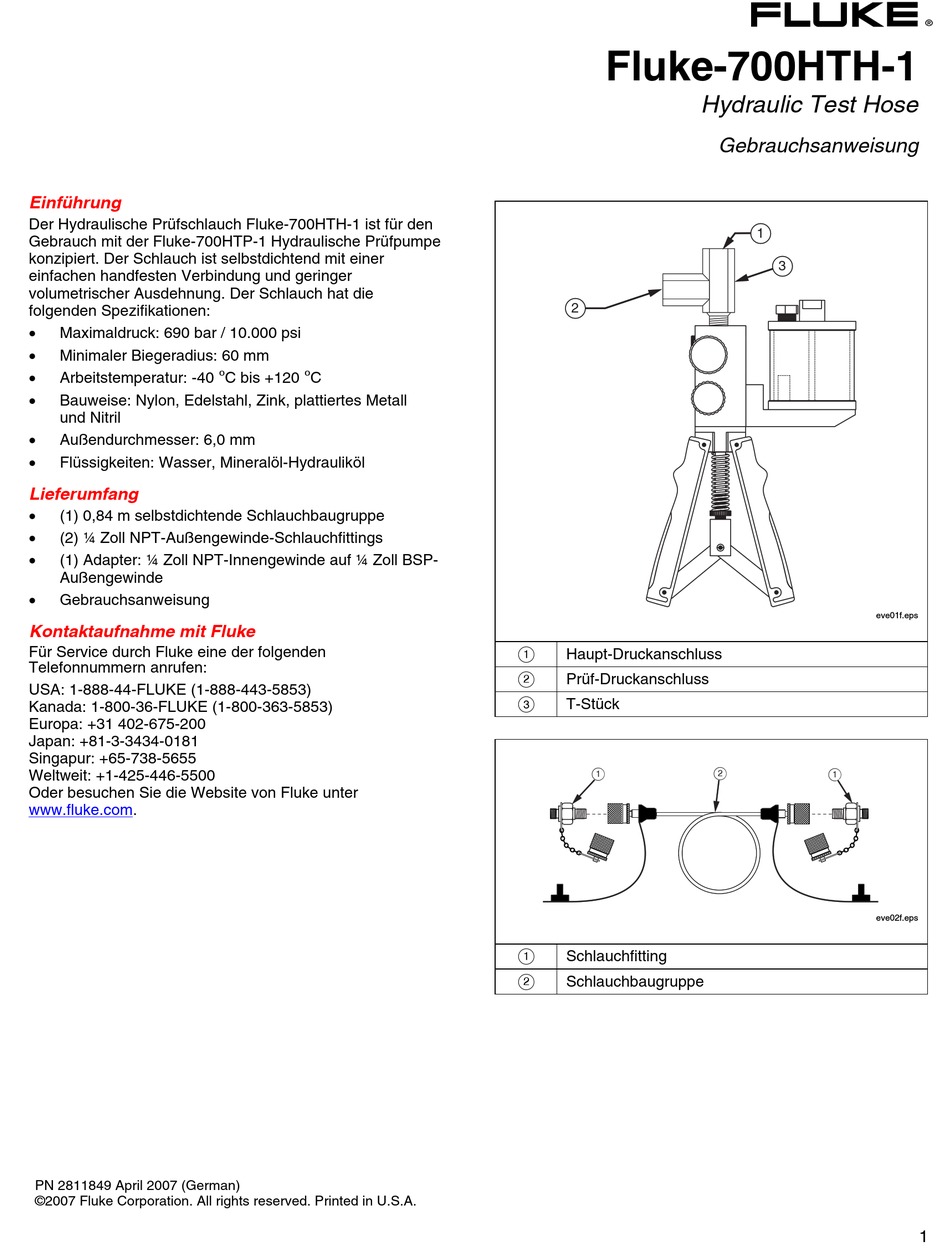

Der Hydraulische Prüfschlauch Fluke-700HTH-1 ist für den
Gebrauch mit der Fluke-700HTP-1 Hydraulische Prüfpumpe
konzipiert. Der Schlauch ist selbstdichtend mit einer
einfachen handfesten Verbindung und geringer
volumetrischer Ausdehnung. Der Schlauch hat die
folgenden Spezifikationen:
•
Maximaldruck: 690 bar / 10.000 psi
•
Minimaler Biegeradius: 60 mm
Arbeitstemperatur: -40 ºC bis +120 ºC
•
•
Bauweise: Nylon, Edelstahl, Zink, plattiertes Metall
und Nitril
•
Außendurchmesser: 6,0 mm
•
Flüssigkeiten: Wasser, Mineralöl-Hydrauliköl
Lieferumfang
•
(1) 0,84 m selbstdichtende Schlauchbaugruppe
•
(2) ¼ Zoll NPT-Außengewinde-Schlauchfittings
•
(1) Adapter: ¼ Zoll NPT-Innengewinde auf ¼ Zoll BSP-
Außengewinde
•
Gebrauchsanweisung
Kontaktaufnahme mit Fluke
Für Service durch Fluke eine der folgenden
Telefonnummern anrufen:
USA: 1-888-44-FLUKE (1-888-443-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japan: +81-3-3434-0181
Singapur: +65-738-5655
Weltweit: +1-425-446-5500
Oder besuchen Sie die Website von Fluke unter
www.fluke.com.
PN 2811849 April 2007 (German)
©2007 Fluke Corporation. All rights reserved. Printed in U.S.A.
Fluke-700HTH-1
2
A
Haupt-Druckanschluss
B
Prüf-Druckanschluss
C
T-Stück
A
A
Schlauchfitting
B
Schlauchbaugruppe
Hydraulic Test Hose
Gebrauchsanweisung
1
3
eve01f.eps
B
A
eve02f.eps
®
1
