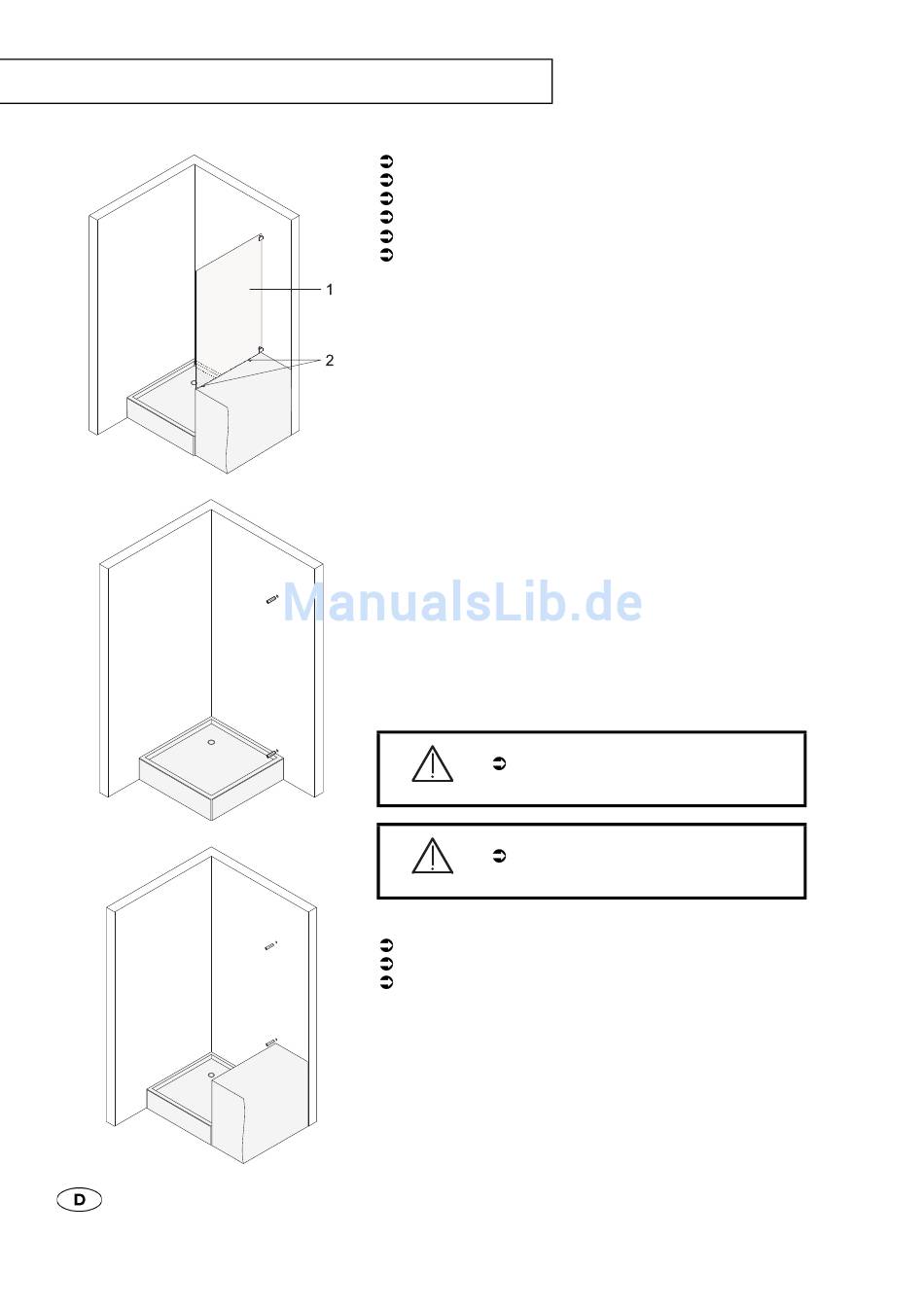

MONTAGE DER DUSCHE
16
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Bild: Typ 018 links
Befestigungslöcher Festteil bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023.
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Bei Typ 021 Befestigungslöcher ausschließlich auf der Anschlagseite boh-
ren.
Bild: Typen 013, 017 links
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Bild: Typ 018 links
