MONTAGE DER DUSCHE
18
Festteile ausrichten
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023.
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.

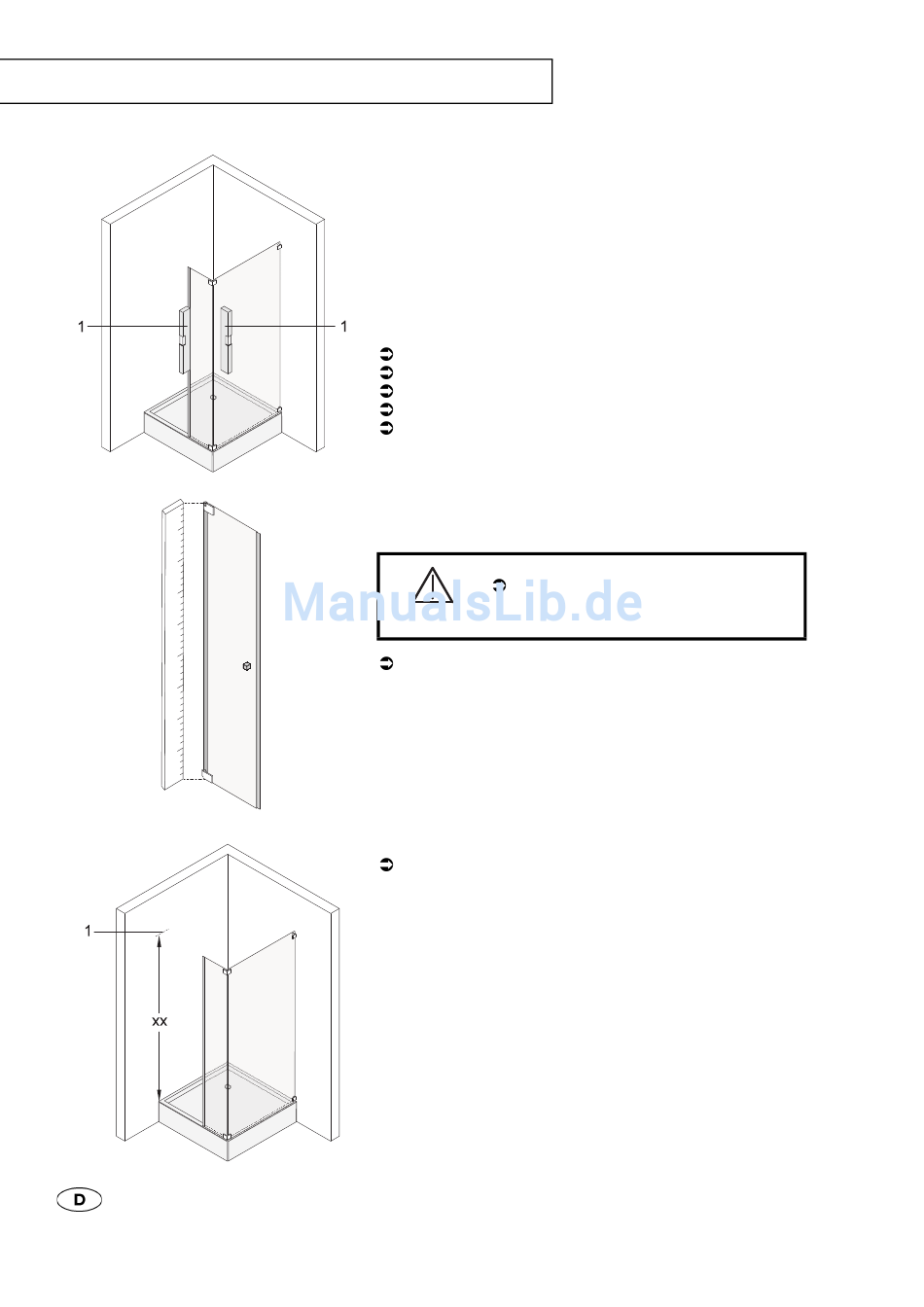

Festteile wie folgt verschrauben:
Festteile mit längerer Wasserwaage 1 ausrichten.
Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
Wandwinkel an Festteil mit Exzenter im Wandwinkel ausrichten.
Sicherstellen, dass unteres Scharnier auf Wannenrand aufliegt.
Alle Schrauben festziehen.
Bild: 017 links
Scharniere an Wand montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Höhe der Tür an Scharnierseite messen.
Hilfslinie 1 mit Wasserwaage in folgendem Abstand vom unteren
Wannenrand anzeichnen:
xx = Höhe der Tür an Scharnierseite + 12 mm
