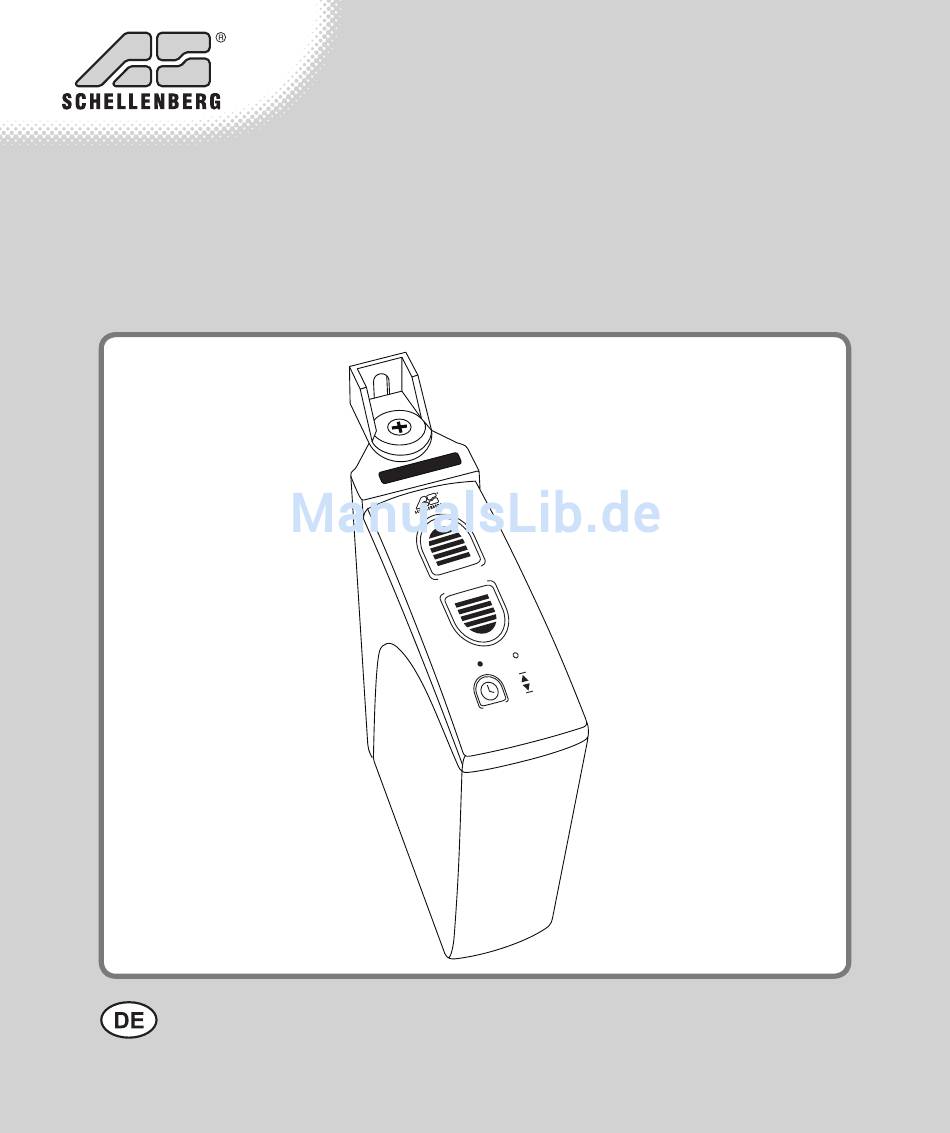

  • Seite 1 ROLLODRIVE 35 22735...

  • Seite 2: Inhaltsverzeichnis

    Ausbau ...........................37 Optionales Zubehör: Sonnensensor................43 Kundenservice .......................44 Urheberrechtlich geschützt, 2012, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechts- gesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Sicherheit Und Hinweise

    Die Vorschriften des örtlichen Energieversorgers sowie alle aktuell gültigen Normen und Vorschriften für die Elektroinstallation sind zu beachten. – Den ROLLODRIVE 35 nur in trockenen Räumen verwenden (IP20). – Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr.

  • Seite 4: Ce-Erklärung Und Konformität

    Es darf Kindern nicht erlaubt werden, mit dem Rollladengurt-Antrieb zu spielen. 2. cE-ERkLäRung unD kOnfORmItät Der ROLLODRIVE 35 (Art. Nr. 22735) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
  • Seite 5 ROLLODRIVE 35 unnötig belasten. Montieren Sie den ROLLODRIVE 35 so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft. Dadurch vermeiden Sie unnötige Reibung und Verschleiß. – Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungs- gemäß. – Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.

  • Seite 6: Technische Daten

    tEchnIschE DatEn Betriebsspannung netzteil 230 V / 50 hz nennleistung 29 w Leistung stand-by < 0,7 w netzteil 24 V Dc / 1,2 a Drehmoment mdn = 2,5 nm max. Drehzahl 34 u / min. max. zugkraft / anfangszugkraft 16 kg Endzugkraft 7 kg am gurtband kurzzeitbetrieb...
  • Seite 7 Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen. Verwenden Sie den ROLLODRIVE 35 nur mit Rollladengurten der vorseitig genannten Maße. Falsche Rollladengurtlängen und -breiten führen zu Beschädigungen. Tauschen Sie den alten Rollladengurt aus, wenn die Anforderungen nicht erfüllt sind.

  • Seite 8: Abmessungen

    aBmEssungEn 38,5 135,5 Alle Angaben in mm.

  • Seite 9: Benötigte Werkzeuge/Inhalt

    6,0 mm...

  • Seite 10: Montage

    mOntagE...
  • Seite 11 Alten Aufputzwickler demontieren. Gurt vorsichtig abwickeln. Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 14 Click 24 V DC...
  • Seite 15 24 V DC Kabelführung beachten (Zugentlastung einhalten).
  • Seite 18 45° Wickelrad entriegeln Wickelrad in Position drehen Der Befestigungshaken ist nun zu sehen (siehe Schritt 11) Wickelrad verriegeln...
  • Seite 19 Gurtband nicht verdrehen.
  • Seite 22 Wickelrad entriegeln ~ 1,5 Wicklungen aufdrehen Wickelrad verriegeln...
  • Seite 23 2 3 0 V / 5 0...

  • Seite 24: Legende Bedienfeld

    LEgEnDE BEDIEnfELD Taste Auffahrt Taste Abfahrt Taste Uhr mit LED-Anzeige status der LED-anzeige ( Blinkend Taste Set...

  • Seite 25: Programmierung

    a. EnDPunktE EInstELLEn Beide Tasten (Auffahrt + Set) gedrückt halten! Nicht bis zum Anschlag fahren. Tasten rechtzeitig loslassen.
  • Seite 26 Beide Tasten (Abfahrt + Set) gedrückt halten!

  • Seite 27: Endpunkte Verändern/Korrigieren

    B. EnDPunktE VERänDERn / kORRIgIEREn Rollladen in Mittelstellung fahren und die Schritte 15-16 erneut ausführen.

  • Seite 28: Manuelle Bedienung

    c. manuELLE BEDIEnung 1 sec.
  • Seite 29 1 sec.
  • Seite 30 1 sec. Zum zwischenzeitlichen stoppen eine beliebige Taste kurz drücken!

  • Seite 31: Automatikbetrieb: Öffnungs- Und Schließzeit Einstellen

    D. autOmatIkBEtRIEB: Öffnungs- unD schLIEsszEIt EInstELLEn z.B. um 7.00 Uhr morgens 1 sec. Die Schritte 21 und 22 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden. Es muss mindestens eine Schaltzeit eingestellt werden.
  • Seite 32 z.B. um 21.00 Uhr abends 1 sec.

  • Seite 33: Automatikbetrieb: Manu-/Auto-Umschaltung

    E. autOmatIkBEtRIEB: manu- / autO-umschaLtung 1 sec. 1 sec. manu autO LED-Anzeige blinkt nach Stromausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde. Nach einem Stromausfall verschieben sich die Schaltzeiten um die Dauer des Ausfalls nach hinten und müssen ggf. neu eingestellt werden.

  • Seite 34: Werksreset

    f. wERksREsEt 4 sec. Zur Bestätigung blinkt danach die LED-Anzeige. Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht.

  • Seite 35: Hinderniserkennung

    1 sec. Trifft der Rollladen während der Abfahrt auf ein Hindernis, schaltet der ROLLODRIVE 35 ab. Fahren Sie den Rollladen nach oben und entfernen Sie das Hindernis.

  • Seite 36: Blockiererkennung

    BLOckIERERkEnnung 1 sec. Blockiert der Rollladen während der Auffahrt (z.B. durch Vereisung), schaltet der ROLLODRIVE 35 ab. Beseitigen Sie die Überlastungsursache.

  • Seite 37: Ausbau

    Taste gedrückt halten! wichtig! Zuvor Schritt F durchführen (Werksreset). Ziehen Sie während bzw. nach dem Schließvorgang das Gurtband soweit wie möglich oben aus dem ROLLODRIVE 35 heraus.
  • Seite 38 Achtung! Zuvor immer den Netzstecker ziehen ‒ Verletzungsgefahr!
  • Seite 40 Wickelrad entriegeln Gurtband vollständig aus dem Gurtwickler herausziehen und vom Befestigungshaken lösen Wickelrad verriegeln...
  • Seite 42 7. 6. 24 V DC...

  • Seite 43: Optionales Zubehör: Sonnensensor

    OPtIOnaLEs zuBEhÖR: sOnnEnsEnsOR Sensor (Art.Nr. 22746), ca. 1,5 m Kabellänge...

  • Seite 44: Kundenservice

    Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Erreichbarkeit: Alfred Schellenberg GmbH An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 8.00 - 14.00 Uhr 57078 Siegen 0271 89056-444 service@schellenberg.de...
