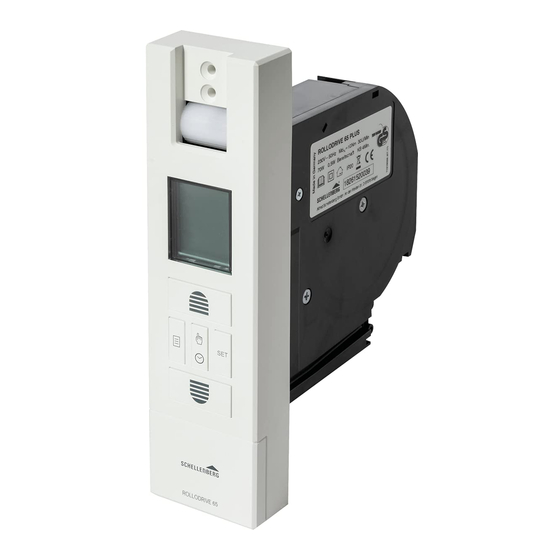

schellenberg RolloDrive 65 Plus Handbuch

Vorschau ausblenden Andere Handbücher für RolloDrive 65 Plus:
Inhaltsverzeichnis

Werbung

Quicklinks

RolloDRive 65 Plus
22766
De
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg RolloDrive 65 Plus

Inhaltszusammenfassung für schellenberg RolloDrive 65 Plus

  • Seite 1 RolloDRive 65 Plus 22766...

  • Seite 3: Inhaltsverzeichnis

    Hinderniserkennung ��������������������������������������������������������������������������������������� Blockiererkennung ����������������������������������������������������������������������������������������� Laufzeitbegrenzung ��������������������������������������������������������������������������������������� Werksresest ��������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2014, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt UnD hInWeIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�...

  • Seite 5: Ce-Erklärung Und Konformität

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 6: Technische Daten

    Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft� Dadurch vermeiden Sie unnötige Reibung und Verschleiß� technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 Watt leistung stand-by...
  • Seite 7 hinweise: Nach einem Netzausfall bleiben die Einstellungen dauerhaft erhalten� Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation� Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen� Verwenden Sie das Produkt nur mit Rollladengurten der in der Tabelle „Tech- nische Daten“ angegebenen Maße� Falsche Rollladengurtlängen und -breiten führen zu Beschädigungen�...

  • Seite 8: Abmessungen

    aBMessUnGen 185 mm 132 mm 165 mm 210 mm 139 mm 34 mm 59 mm...

  • Seite 9: Benötigte Werkzeuge

    1,50 m (Wird nicht benötigt!)

  • Seite 10: Produkterklärung

    PrODUKterKlärUnG Befestigungslöcher Umlenkrolle Gurteinlass Getriebeentriegelung Wickelfachabdeckung Entriegelungsklammer Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor...

  • Seite 11: Tasten- Und Displayerklärung

    tasten- UnD DIsPlayerKlärUnG taste auffahrt Rollladen fährt aufwärts oder stoppt� Stellt Werte im Menü ein� taste Menü Schaltet in den Menümodus� Schaltet aus dem Menümodus zurück zum Hauptdisplay� taste Manuell/auto Einstellung zwischen Manuell- und Automatikbetrieb taste set Bestätigt sämtliche Einstellungen MO MIDO FR SA SO in den Menüs�...

  • Seite 12: Montage

    a MOntaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 13 23 mm...
  • Seite 17 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 19 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 20 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst�...
  • Seite 21 Die Abdeckplatte immer nach unten aufschieben und von unten abziehen�...
  • Seite 23 1 – 2 x 1 – 2 x...

  • Seite 24: B Erstmalige Inbetriebnahme / Nach Einem Werksreset

    B erstMalIGe InBetrIeBnahMe / nach eIneM WerKsreset Einstellung Tag...
  • Seite 25 Einstellung Monat Einstellung Jahr...
  • Seite 26 90 % 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 27 Taste gedrückt halten bis die untere Endlage erreicht ist� Tagesprogramm einstellen� Einstellen der Auffahrtszeit�...
  • Seite 28 Einstellen der Abfahrtszeit�...

  • Seite 30: Manuelle Bedienung

    c ManUelle BeDIenUnG Um den Rollladen an gewünschter Position zu stoppen, drücken Sie eine beliebige Taste�...

  • Seite 31: D Endlagen Einstellen / Verändern / Korrigieren

    D enDlaGen eInstellen / veränDern / KOrrIGIeren Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 32: Tagesprogramm Einstellungen Ändern

    e taGesPrOGraMM eInstellUnGen änDern Bei Netzausfall blinkt die Uhrzeit für 1 Minute� Danach schaltet das Gerät ab� Die Uhrzeit wird 8 Stunden ohne Strom gespeichert� Bei längerem Netzausfall muss die Uhrzeit neu programmiert werden� Sobald wieder Strom da ist, wird ein ausgebliebener (nur der letzte) Zeitschaltuhrbefehl ausgeführt�...

  • Seite 33: F Wochenprogramm Einstellen

    F WOchenPrOGraMM eInstellen Modus 1 Das Wochenprogramm ist deaktiviert� Modus 2 FR SA SO Eine Auf- und eine Abfahrtzeit für Montag bis Freitag� Eine Auf- und eine Abfahrtzeit für Samstag und Sonntag� Tagesprogramm wird bei Aktivierung eines Wochenprogramms deaktiviert, kann aber zusätzlich wieder eingestellt werden�...
  • Seite 34 SA SO Modus 3 MO MIDO FR SA SO Es wird für jeden Wochentag eine separate Auf- und Abfahrtszeit eingestellt�...
  • Seite 35 Einstellungen für alle Wochentage wiederholen� Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 36: G Optionales Zubehör: Sonnen- Und Dämmerungssensor

    G OPtIOnales zUBehÖr: sOnnen- UnD DäMMerUnGssensOr Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar. min� 20 cm...

  • Seite 37: Sonnenfunktion Einstellen

    h sOnnenFUnKtIOn eInstellen Der IST-Wert stellt die aktuelle Helligkeit dar� Der Wert neben dem IST-Wert ist die Helligkeit bei der der Rollladen herunter fährt�...
  • Seite 38 Den gewünschten Helligkeitswert über die Tasten Auf- und Abfahrt einstellen� Einstellbereich liegt zwischen 31 und 45� Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 39: I Funktionsschaubild Der Sonnenfunktion

    I FUnKtIOnsschaUBIlD Der sOnnenFUnKtIOn ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen, der Sonnensensor ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 40: J Dämmerungsfunktion Einstellen

    J DäMMerUnGsFUnKtIOn eInstellen Der IST-Wert stellt die aktuelle Helligkeit dar� Der blinkende Wert rechts daneben, stellt den gewünschten, eingestellten Dämmerungswert der Abfahrt dar�...
  • Seite 41 Den gewünschten Helligkeitswert über die Tasten Auf- und Abfahrt einstellen� Einstellbereich liegt zwischen 1 und 15� Anstatt der Dämmerungsfunktion kann auch die integrierte Astrofunktion für eine automatische Abfahrt des Rollladen genutzt werden� Siehe Seite 47� Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdis- play zurückzukehren�...

  • Seite 42: K Funktionsschaubild Der Dämmerungsfunktion

    K FUnKtIOnsschaUBIlD Der DäMMerUnGsFUnKtIOn Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt herunter� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt bei manuellem Betrieb oder zur nächsten, eingestellten Auf- fahrtzeit wieder nach oben�...

  • Seite 43: Urlaubsprogramm / Zufallsfunktion Ein- Und Ausschalten

    l UrlaUBsPrOGraMM / zUFallsFUnKtIOn eIn- UnD aUsschalten 100. Die Verzögerungszeit beträgt 0-30 Minuten und wirkt nicht auf die Astro-Funktion� Wird der Rollladen während der Verzögerungszeit manu- ell betrieben, löscht sich der folgende Automatikbefehl�...

  • Seite 44: M Uhrzeit Und Datum Einstellen

    M UhrzeIt UnD DatUM eInstellen 101. 102. 103. 104.

  • Seite 45: Expertenmodus: Einstellen Der Autom� Sommer- / Winterzeit

    n exPertenMODUs: eInstellen Der aUtOM. sOMMer- / WInterzeIt 105. 106. 107. Expertenmodus: Menü 1 von 3 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden halten� 108.
  • Seite 46 110. 111. Drücken Sie zu jeder Zeit die Taste Menü, um zum vorherigen Menü zurückzukehren� 1 Hauptdisplay ► 2 Hauptmenü ► 3 Expertenmenü...

  • Seite 47: O Expertenmodus: Einstellen Der Astrofunktion

    O exPertenMODUs: eInstellen Der astrOFUnKtIOn 112. 113. 114. 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden halten� 115. 116.
  • Seite 48 117. Als Zeitzone die ersten beiden Ziffern der Postleitzahl einstellen� 118. Die Astrofunktion berücksichtigt den standortbezogenen Sonnenunter- gang und fährt den Rollladen bei Dämmerung im Jahresverlauf herab�...

  • Seite 49: P Zeitzonentabelle Ausland Für Die Astrofunktion

    P zeItzOnentaBelle-aUslanD Für DIe astrOFUnKtIOn 119. estland Belgien antwerpen tallinn Brügge Brüssel Finnland luettich helsinki Mechelen Jyyäskylä Mons Oulu Oostende tampere turku Dänemark vasa aalborg ringsted Frankreich esbjerg Bordeaux horsens Brest Kolding Dijon Koppenhagen le havre svendborg lyon randers Montepellier nantes england nice...
  • Seite 50 Italien niederlande Bologna amsterdam Bozen eindhoven Florenz enschede Genua Groningen Mailand Maastricht neapel rotterdam Palermo Utrecht turin norwegen venedig Oslo stavanger Irland Bergen trondheim cork Dublin Österreich Belfast amstetten lettland Baden Braunau riga Brixen Bruck/mur liechtenstein eisenstadt vaduz Graz Innsbruck littauen Klagenfurt vilnius...
  • Seite 51 Polen schweden Breslau Boras Bromberg Gävle Danzig Goeteborg Kattowitz helsingborg Krakau Joenkoeping lodz Östersund lublin Malmoe Posen stockholm stettin sundsvall Warschau Umea Portugal spanien Faro almería lissabon alicante Porto Barcelona Bilbao Badajoz schweiz Burgos Basel cáceres Bern castellón andermatt Granada chur Guadalajara lausanne...
  • Seite 52 spanien sevilla santander valencia valladolid vitoria zaragoza la Palma teneriffa Gran canaria Fuerteventura süd- Osteuropa sevilla santander valencia valladolid vitoria zaragoza la Palma teneriffa Gran canaria Fuerteventura...

  • Seite 53: Q Expertenmodus: Einstellen Der Lüftungsfunktion

    Q exPertenMODUs: eInstellen Der lüFtUnGsFUnKtIOn Vor der Einstellung muss der Rollladen in die obere Endlage gefahren werden� 120. 121. 122. 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden halten� 123.
  • Seite 54 124. 125. 126.

  • Seite 55: Manuell- Automatikumschaltung

    127. Die Lüftungsposition ist freiwählbar� 128. Bei aktivierter Lüftungs- funktion fährt der Rollladen, im Tages- oder Wochenpro- gramm, in die programmierte Lüftungsposition� Eine Fahrt in die Endlage ist nur manu- ell möglich� r ManUell- aUtOMatIKUMschaltUnG 129. MANU AUTO 1 sec�...

  • Seite 56: Tastensperre

    s tastensPerre 130. 131. 1 sec� 132. 3 sec� Die Tastensperre ist nun aktiv� Der Rollladen kann manuell betätigt werden� Unbefugte können keine Änderungen an den Einstellungen vornehmen�...
  • Seite 57 133. Die Tastensperre ist deaktiviert� Alle Funktionen sind anwählbar�...

  • Seite 58: Hinderniserkennung

    134. Trifft der Rollladen während der Abfahrt auf ein Hindernis, schaltet der ROLLODRIVE 65 PLUS ab� Fahren Sie den Rollladen nach oben und entfernen Sie das Hindernis�...

  • Seite 59: U Blockiererkennung

    U BlOcKIererKennUnG 135. Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet der ROLLODRIVE 65 PLUS ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 60: Laufzeitbegrenzung

    v laUFzeItBeGrenzUnG 136. max. 4 Minuten max. 4 Minuten 137. min. 12 Minuten min. 12 Minuten...

  • Seite 61: W Werksresest

    138. 60 Minuten 60 Minuten Die volle Betriebsbereitschaft ist nach 60 Minuten wieder hergestellt� W WerKsreset 139. MO MIDO FR SA SO 8 sec� AUTO MANU...
  • Seite 64 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
