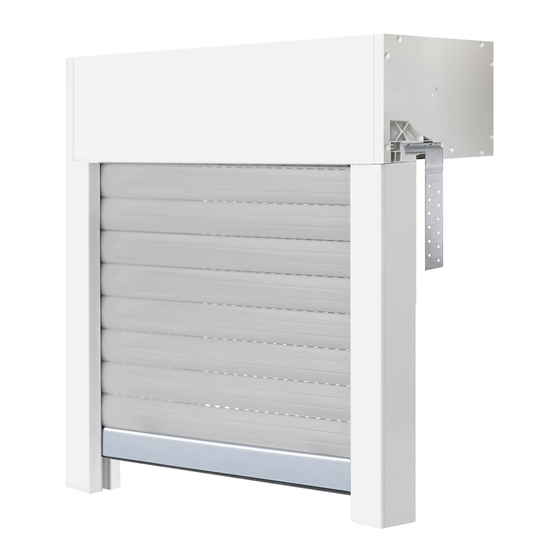

- Seite 1 AUFSATZROLLLADEN 39045 bis 39063...
-
Seite 3: Inhaltsverzeichnis
Montage auf das Fenster ...................................... Bohrschablone .......................................... Urheberrechtlich geschützt, 2024, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 4: Sicherheit Und Hinweise
Arbeiten an elektrisch betriebenen Bauteilen bzw. stromführenden Komponenten dürfen nur durch geschultes und geeignetes Fachpersonal durchgeführt werden. Für nicht fachgerechte Handhabung übernimmt die Alfred Schellenberg GmbH keine Gewährleistung. Die Inbetriebnahme des Rollladens an einem Bauwerk ist so lange untersagt, bis festgestellt wurde, dass dieser gemäß... -
Seite 5: Bestimmungsgemäße Verwendung
Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß. Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Das Produkt ist ausschließlich für die Verwendung an Fenstern ausgelegt und darf nur ordnungsgemäß... -
Seite 6: Pflege Und Wartung
PFLEGE UND WARTUNG Den Aufsatzrollladen vor Wartungs- und Reinigungsarbeiten immer spannungsfrei schalten! Reinigung: Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen, die Ober äche des Rollladens regelmäßig zu reinigen. Vorsicht – Verletzungsgefahr! Bei Bedienung mit Motor, den Rollladen vom Strom trennen, falls der Rollladen außerhalb des Blickfelds bedient werden kann. -
Seite 7: Benötigte Werkzeuge
5 mm 9,5 mm 5 mm 9,5 mm 2x / 3x... - Seite 8 J + J1...
-
Seite 9: Ausmessen
AUSMESSEN Lichte Höhe Lichte Breite... -
Seite 10: Zuschnitt
ZUSCHNITT Beim Verwenden einer Säge Handschuhe tragen. I K L M N... - Seite 12 Rollladen vollständig schließen. Hinweis: Die zutre ende Anzahl an Pro len auf der Unterseite des Panzers entfernen.
- Seite 14 HINWEIS ZU DEN BEDIENELEMENTEN: OPTION A OPTION B OPTION B...
- Seite 15 Schritte 10 bis 14 nur bei Option A durchführen! Bei Option B direkt bei Schritt 15 weitermachen! OPTION A 5 mm 5 mm OPTION A * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen!
- Seite 16 OPTION A OPTION A 9,5 mm 5 mm Achtung: Bohren Sie auf der Seite, in welcher später der Gurt zum Wickeln durchgeführt werden muss.
- Seite 17 OPTION A Für die Gurtführung in passender Größe eine Einkerbung einsägen! * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen! OPTION A + B...
-
Seite 18: Zusammenbau Kasten
ZUSAMMENBAU KASTEN OPTION A + B OPTION A + B... - Seite 19 OPTION A + B OPTION A + B...
- Seite 20 OPTION A + B OPTION A + B...
- Seite 21 OPTION A + B OPTION A + B OPTION A + B...
- Seite 22 OPTION A + B OPTION A OPTION B Anleitung des Anleitung des Bediensets beachten. Rollladenmotors (Art.-Nr. 39073) beachten. OPTION A E auf beiden Seiten anbringen...
- Seite 23 OPTION A Den Sicherungsclip (S) auf beiden Seiten anbringen. OPTION A Die Walzenhülse ( ) zusammen mit der Gurtscheibe ( bündig in die Welle setzen und mit der selbstschneidenden Schraube ( ) befestigen. * nicht im Lieferumfang enthalten! 25 mm Teil aus Bedienset (Art.-Nr.
- Seite 24 OPTION A * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen! OPTION A...
- Seite 25 OPTION A Darauf achten, dass die Walzenhülse sowohl auf dieser, als auch auf der Gurtseite mit der Welle zusammengeschraubt ist. OPTION A...
- Seite 26 OPTION A Der Gurt ( ) muss auf die Länge L vor Verwendung gekürzt werden. x 2,5 = Höhe Fenster * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen! OPTION A * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen!
- Seite 27 OPTION A * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen! OPTION A * nicht im Lieferumfang enthalten! Teil aus Bedienset (Art.-Nr. 39073) entnehmen!
- Seite 28 Bitte beachten: Je nach Motorart (Standard, Plus, Premium) können technische Zeichnungen abweichen! Darauf achten, dass für das Stromkabel des Rollladenmotors eine Durchgangsbohrung an geeigneter Stelle vorhanden ist. OPTION B Schrauben im Motorkopf lösen. Schrauben werden in Schritt 3 wiederverwendet! OPTION B Platte abnehmen und Vierkant ziehen.
- Seite 29 OPTION B * nicht im Lieferumfang enthalten! Teile aus dem Lieferumfang des Motors! OPTION B E auf der gegenüberliegenden Seite des Motorkopfes anbringen.
- Seite 30 OPTION B Den Sicherungsclip (S) auf beiden Seiten anbringen. OPTION B...
- Seite 31 OPTION B OPTION B...
- Seite 32 OPTION B OPTION B...
- Seite 33 OPTION A + B Je nach Panzerbreite sind hier 2 bzw. 3 Rollladenaufhängungen im Lieferumfang vorhanden und daraufhin einzusetzen. J + J1 OPTION A + B...
- Seite 34 OPTION A + B OPTION A + B...
- Seite 35 OPTION A + B...
- Seite 36 OPTION A + B...
-
Seite 37: Montage Auf Das Fenster
MONTAGE AUF DAS FENSTER Den Universaladapter (R) mittig, mit Fixierwinkel an der Fenster-Außenseite, auf das Fensterpro l au egen. Den Fixierwinkel an eingekerbter Linie abtrennen. - Seite 38 Kasten auf Universal adapter setzen. Befestigungsstiel (F1) in Montagelasche einstecken (kleiner Widerstand).
- Seite 39 3x – 5x Erste Schraube mittig nach 15 cm bohren. Danach entsprechend der Höhe des Fensters weitere Schrauben, nach Höhe ausgerichtet, einbohren. Auf der gegenüberliegenden Seite wiederholen. Hierzu die Bohrschablone auf Seite 42 verwenden. Mindestens: 3 Schrauben pro Seite Maximal: 5 Schrauben pro Seite...
- Seite 40 klack...
- Seite 41 Um das Fenster inklusive Aufsatzrollladen fachgerecht im Mauerwerk zu platzieren, bitte die jeweilige Montageanleitung des Fensterlieferanten beachten. Hinweis zu den Bedienelementen: OPTION A OPTION B Anleitung Anleitung des Bediensets des Rolllladenmotors beachten. beachten.
-
Seite 42: Bohrschablone
E BOHRSCHABLONE ZUM ANBRINGEN DER FÜHRUNGSSCHIENEN 3 cm... - Seite 44 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 57078 Siegen +49 (0)271 89056-444 service@schellenberg.de +49 (0)271 89056-398...
