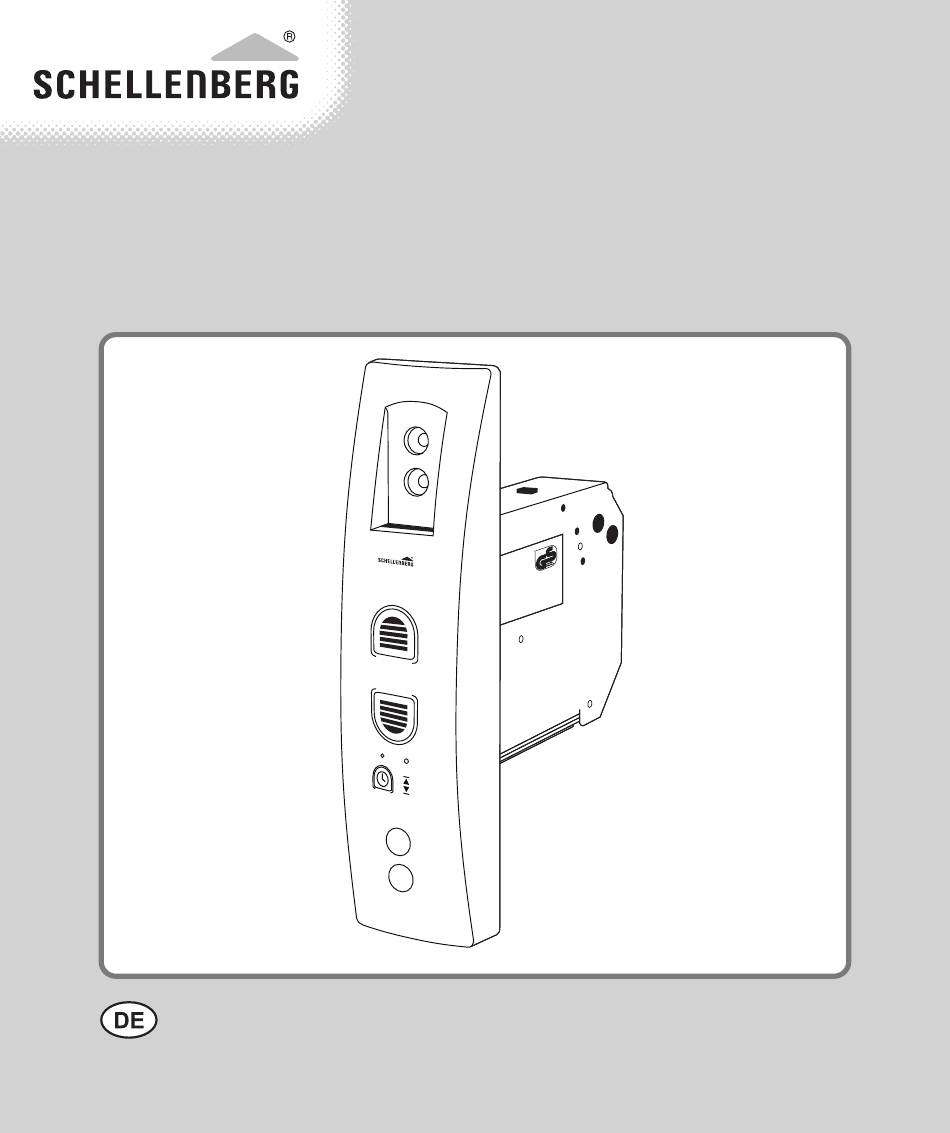

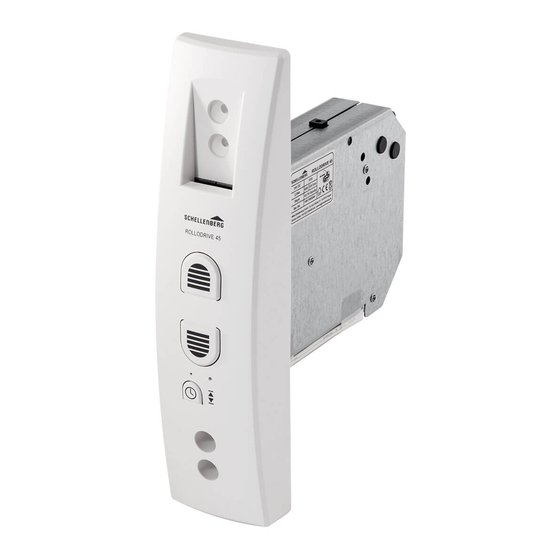

- Seite 1 ROLLODRIVE 45...
-
Seite 2: Inhaltsverzeichnis
Hinderniserkennung .......................35 Blockiererkennung ......................36 Optionales Zubehör: Sonnensensor................37 Urheberrechtlich geschützt, 2021, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechts- gesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 3: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch des Produktes. - Seite 4 Alle Reparaturen dürfen nur vom autorisierten Kundendienst durchgeführt werden. Die Vorschriften und alle aktuell gültigen Normen für die Elektroinstallation sind zu beachten. Vergleichen Sie die Angaben zur Spannung/Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. Das Produkt nur in trockenen Innenräumen verwenden (IP20). Das Produkt und die Verpackung sind kein Spielzeug.
-
Seite 5: Eu-Konformitätserklärung
Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsge- mäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden. -
Seite 6: Nicht Bestimmungsgemäße Verwendung
Die Rollladenanlage und deren Teile müssen in einem einwandfreien Zustand sein. Mängel an der Anlage oder deren Teile müssen vor dem Einbau des Produktes be- hoben werden. Am Einsatzort muss bauseitig eine frei zugängliche 230 V AC / 50 Hz Netzsteckdose vorhanden sein (siehe Seite 23). -
Seite 7: Technische Daten
TECHNISCHE DATEN Artikel-Nummer 22745/22638 Betriebsspannung Netzteil 230 V AC / 50 Hz Nennleistung 29 W, max. 45 W kurzzeitig Leistung Stand-by ca. < 0,7 W Netzteil Ausgang 24 V DC / 1,2 A Drehmoment MdN = 2,5 Nm Max. Drehzahl 34 U / min. -
Seite 8: Abmessungen
ABMESSUNGEN Alle Angaben in mm. -
Seite 9: Benötigte Werkzeuge/Inhalt
6,0 mm... -
Seite 10: Montage
MONTAGE... - Seite 11 Alten Einlasswickler ausbauen. Gurt vorsichtig abwickeln. Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
- Seite 13 23 mm...
- Seite 14 90° Wickelrad entriegeln Wickelrad in Position drehen Der Befestigungshaken ist nun zu sehen (siehe Schritt 6) Wickelrad verriegeln Leichtes Hin- und Herbewegen des Wickelrades erleichtert die Entriegelung.
- Seite 16 Gurtband nicht verdrehen.
- Seite 18 Wickelrad entriegeln ~ 1,5 Wicklungen aufdrehen Wickelrad verriegeln Leichtes Hin- und Herbewegen des Wickelrades erleichtert die Entriegelung.
- Seite 19 Click 24 V DC Das Kabel des Netzteils darf nicht verlängert werden. Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
- Seite 20 24 V DC Achten Sie auf eine sichere Verlegung des Anschlusskabels Kabelführung beachten (Zugentlastung einhalten).
- Seite 23 / 5 0 H z 2 3 0 V A C...
-
Seite 24: Legende Bedienfeld
LEGENDE BEDIENFELD Taste Auffahrt Taste Abfahrt Taste Uhr mit LED-Anzeige Status der LED-Anzeige ( Blinkt bei Einstellungen Taste Set... -
Seite 25: Programmierung
A. OBERE ENDLAGE EINSTELLEN Taste mit Finger und Taste mit Büroklammer gleichzeitig drücken. Tippbetrieb 90 % 100 % Nicht bis zum Anschlag fahren. Tasten rechtzeitig loslassen. Bei Berührung von elektronischen Komponenten besteht Lebensgefahr durch Stromschlag. Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw. -
Seite 26: Untere Endlage Einstellen
B. UNTERE ENDLAGE EINSTELLEN Taste mit Finger und Taste mit Büroklammer gleichzeitig drücken. Tippbetrieb 90 % 100 %... -
Seite 27: Endlagen Verändern/Korrigieren
C. ENDLAGEN VERÄNDERN / KORRIGIEREN Rollladen in Mittelstellung fahren und die Schritte 15-16 erneut ausführen. -
Seite 28: Manuelle Bedienung
D. MANUELLE BEDIENUNG 1 sec. - Seite 29 1 sec.
- Seite 30 1 sec. Zum zwischenzeitlichen Stoppen die Taste Auffahrt oder Taste Abfahrt kurz drücken!
-
Seite 31: Automatikbetrieb: Öffnungs- Und Schließzeit Einstellen
E. AUTOMATIKBETRIEB: ÖFFNUNGS- UND SCHLIESSZEIT EINSTELLEN z.B. um 7.00 Uhr morgens 2 sec. Beide Tasten gleichzeitig drücken. Die Schritte 21 und 22 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden. Es können eine oder max. zwei Schaltzeiten eingestellt werden. Es kann jedoch nur eine Auf- und eine Abfahrtszeit eingestellt werden. - Seite 32 z.B. um 21.00 Uhr abends 2 sec. Beide Tasten gleichzeitig drücken.
-
Seite 33: Automatikbetrieb: Manu-/Auto-Umschaltung
F. AUTOMATIKBETRIEB: MANU- / AUTO-UMSCHALTUNG 1 sec. 1 sec. MANU AUTO LED-Anzeige blinkt nach Stromausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde. Nach einem Stromausfall verschieben sich die Schaltzeiten um die Dauer des Ausfalls nach hinten und müssen ggf. neu eingestellt werden. -
Seite 34: Werksreset
G. WERKSRESET Alle 3 Tasten gleichzeitig drücken. 4 sec. Zur Bestätigung blinkt danach die LED-Anzeige. Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht. -
Seite 35: Hinderniserkennung
HINDERNISERKENNUNG 1 sec. Beschreibung der Sicherheitsfunktionen Die Sicherheitsabschaltung des Produktes reagiert, wenn das Produkt eingeschaltet ist und der Rollladengurt sich nicht bewegt. Erst nachdem das Produkt in Gegenrichtung betrieben und das Hindernis beseitigt wurde (freiziehen), kann der Betrieb in die ur- sprüngliche Richtung wieder aufgenommen werden. -
Seite 36: Blockiererkennung
BLOCKIERERKENNUNG 1 sec. Blockiert der Rollladen während der Auffahrt (z.B. durch Vereisung), schaltet das Produkt ab. Beseitigen Sie die Überlastungsursache. -
Seite 37: Optionales Zubehör: Sonnensensor
OPTIONALES ZUBEHÖR: SONNENSENSOR Sensor (Art.Nr. 22746/22639), ca. 1,5 m Kabellänge... - Seite 40 Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: Mo. bis Fr. 7.30 - 21.00 Uhr An den Weiden 31 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
