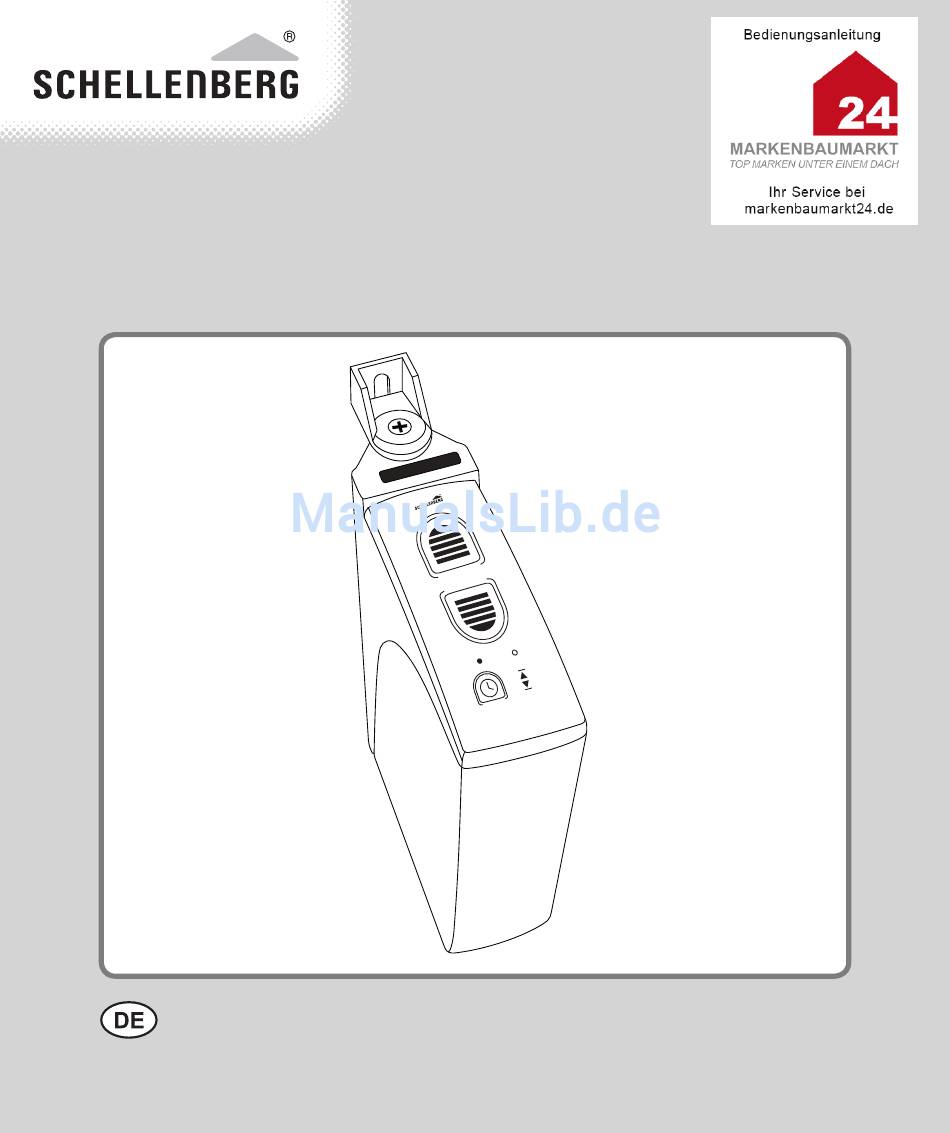

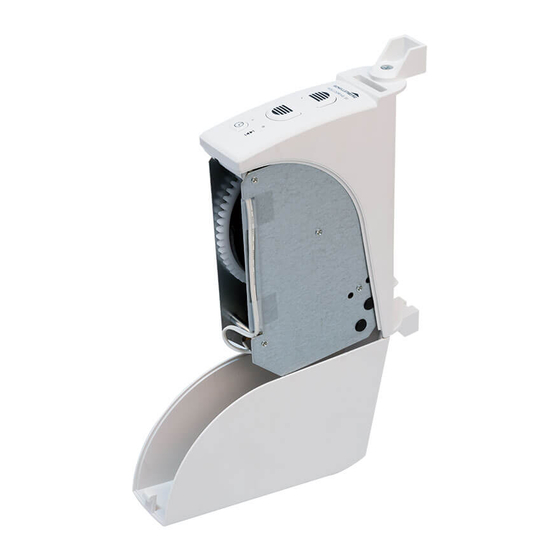

  • Seite 1 ROLLODRIVE 35...

  • Seite 2: Inhaltsverzeichnis

    Ausbau ...........................37 Optionales Zubehör: Sonnensensor................43 Kundenservice .......................44 Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechts- gesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Sicherheit Und Hinweise

    sIchERhEIt unD hInwEIsE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch des Rollla- den-Gurtwicklers, Kinder dürfen nicht mit dem Gerät spielen.
  • Seite 4 Der Einsatz defekter Produkte kann zur Gefährdung von Personen und zu Sach- schäden führen (Stromschlag, Kurzschluss). Verwenden Sie daher niemals defekte oder beschädigte Produkte. Alle Reparaturen dürfen nur vom autorisierten Kundendienst durchgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle aktuell gültigen Normen und Vorschriften für die Elektroinstallation sind zu beachten.

  • Seite 5: Ce-Erklärung Und Eg-Konformität

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsge- mäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten wer-...

  • Seite 6: Nicht Bestimmungsgemäße Verwendung

    Am Einsatzort muss bauseitig eine frei zugängliche 230 V / 50 Hz Netzsteckdose vorhanden sein (siehe Seite 23). Verwenden Sie nur das Original Netzteil vom Typ YS35-29240. Netzteil nicht verändern Prüfen Sie den Rollladen-Gurtwickler regelmäßig auf seine korrekte Funktion. Die Montagefläche für das Produkt muss eben und tragfähig sein. Verwenden Sie nur Original-Ersatzteile.
  • Seite 7 tEchnIschE DatEn nennleistung 29 w, max. 45 w kurzzeitig Leistung stand-by ca. < 0,7 w netzteil ausgang 24 V Dc / 1,2 a Drehmoment mdn = 2,5 nm max. Drehzahl 34 u / min. Max. Rollladenfläche 4,0 m (3 kg/m Rollladenfläche) Endzugkraft 7 kg am gurtband...

  • Seite 8: Abmessungen

    aBmEssungEn 38,5 135,5 Alle Angaben in mm.

  • Seite 9: Benötigte Werkzeuge/Inhalt

    6,0 mm...

  • Seite 10: Montage

    mOntagE...
  • Seite 11 Alten Aufputzwickler demontieren. Gurt vorsichtig abwickeln. Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 14 Click 24 V DC Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
  • Seite 15 24 V DC Achten Sie auf eine sichere Verlegung des Anschlusskabels (Zugentlastung einhalten).
  • Seite 18 45° Wickelrad entriegeln Wickelrad in Position drehen Der Befestigungshaken ist nun zu sehen (siehe Schritt 11) Wickelrad verriegeln Leichtes Hin und Her bewegen des Wickelrades erleichtert die Entriegelung.
  • Seite 19 Gurtband nicht verdrehen.
  • Seite 22 Wickelrad entriegeln ~ 1,5 Wicklungen aufdrehen Wickelrad verriegeln...
  • Seite 23 2 3 0 V / 5 0...

  • Seite 24: Funktionsbeschreibung

    funktIOnsBEschREIBung Taste Auffahrt Taste Abfahrt Taste Uhr mit LED-Anzeige Status der LED-Anzeige ( Blinkend bei Einstellungen Taste Set...

  • Seite 25: Programmierung

    a. OBERE EnDLagE EInstELLEn Beide Tasten gleichzeitig drücken. Nicht bis zum Anschlag fahren. Tasten rechtzeitig loslassen. Bei Berührung von elektronischen Komponenten besteht Lebensgefahr durch Stromschlag. Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw. zur Zerstörung des Produktes bzw. des Antriebs führen.

  • Seite 26: Untere Endlage Einstellen

    B. untERE EnDLagE EInstELLEn Beide Tasten gleichzeitig drücken.

  • Seite 27: Endpunkte Verändern/Korrigieren

    c. EnDPunktE VERänDERn / kORRIgIEREn Rollladen in Mittelstellung fahren und die Schritte 15-16 erneut ausführen.

  • Seite 28: Manuelle Bedienung

    D. manuELLE BEDIEnung 1 sec.
  • Seite 29 1 sec.
  • Seite 30 1 sec. Zum zwischenzeitlichen Stoppen eine beliebige Taste kurz drücken!

  • Seite 31: Automatikbetrieb: Öffnungs- Und Schließzeit Einstellen

    E. autOmatIkBEtRIEB: Öffnungs- unD schLIEsszEIt EInstELLEn z.B. um 7.00 Uhr morgens 1 sec. Beide Tasten gleichzeitig drücken. Die Schritte 21 und 22 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden. Es muss mindestens eine Schaltzeit eingestellt werden.
  • Seite 32 z.B. um 21.00 Uhr abends 1 sec. Beide Tasten gleichzeitig drücken.

  • Seite 33: Automatikbetrieb: Manu-/Auto-Umschaltung

    f. autOmatIkBEtRIEB: manu- / autO-umschaLtung 1 sec. 1 sec. manu autO LED-Anzeige blinkt nach Stromausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde. Nach einem Stromausfall verschieben sich die Schaltzeiten um die Dauer des Ausfalls nach hinten und müssen ggf. neu eingestellt werden.

  • Seite 34: Werksreset

    g. wERksREsEt Alle 3 Tasten gleichzeitig drücken. 4 sec. Zur Bestätigung blinkt danach die LED-Anzeige. Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht.

  • Seite 35: Hinderniserkennung

    hInDERnIsERkEnnung 1 sec. Beschreibung der sicherheitsfunktionen Die Sicherheitsabschaltung des Motors reagiert, wenn der Motor eingeschaltet ist und der Rollladengurt sich nicht bewegt. Erst nachdem der Antrieb in Gegenrichtung betrie- ben und das Hindernis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden.

  • Seite 36: Blockiererkennung

    BLOckIERERkEnnung 1 sec. Blockiert der Rollladen während der Auffahrt (z.B. durch Vereisung), schaltet der ROLLODRIVE 35 ab. Beseitigen Sie die Überlastungsursache.

  • Seite 37: Ausbau

    Taste gedrückt halten! wichtig! Zuvor Schritt G durchführen (Werksreset). Ziehen Sie während bzw. nach dem Schließvorgang das Gurtband soweit wie möglich oben aus dem ROLLODRIVE 35 heraus.
  • Seite 38 Achtung! Zuvor immer den Netzstecker ziehen! Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunter- fallen kann. Sichern Sie den Rollladen gegen Herunterfallen. Halten Sie das Gurtband gut fest, damit der Rollladen nicht ungebremst herunterfällt. Lassen Sie sich beim Entriegeln von einer zweiten Person helfen.
  • Seite 40 Wickelrad entriegeln Gurtband vollständig aus dem Gurtwickler herausziehen und vom Befestigungshaken lösen Wickelrad verriegeln...
  • Seite 42 24 V DC...

  • Seite 43: Optionales Zubehör: Sonnensensor

    OPtIOnaLEs zuBEhÖR: sOnnEnsEnsOR Sensor (Art.Nr. 22746/22737), ca. 1,5 m Kabellänge...

  • Seite 44: Kundenservice

    Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: Mo. bis Fr. 7.30 - 21.00 Uhr An den Weiden 31 8.00 - 14.00 Uhr 57078 Siegen 0271 89056-444 service@schellenberg.de...
