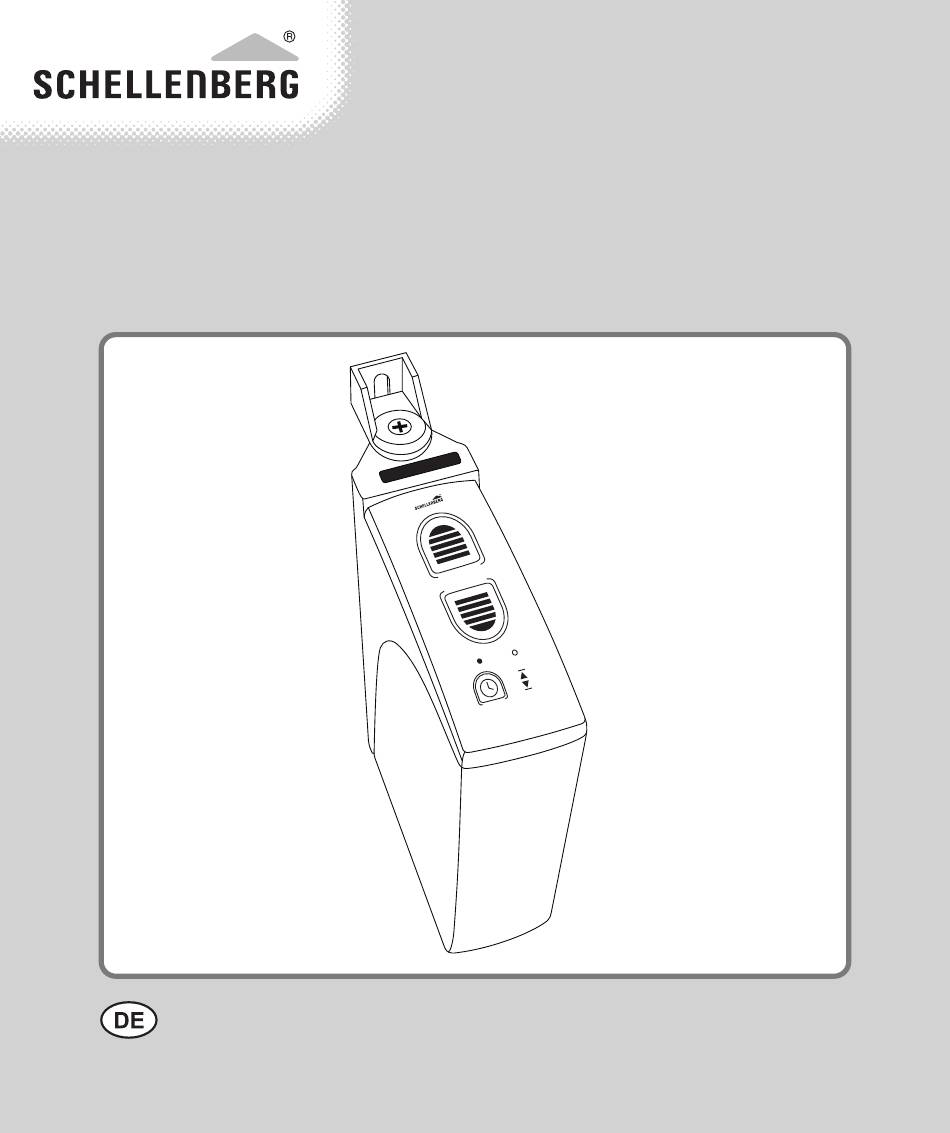

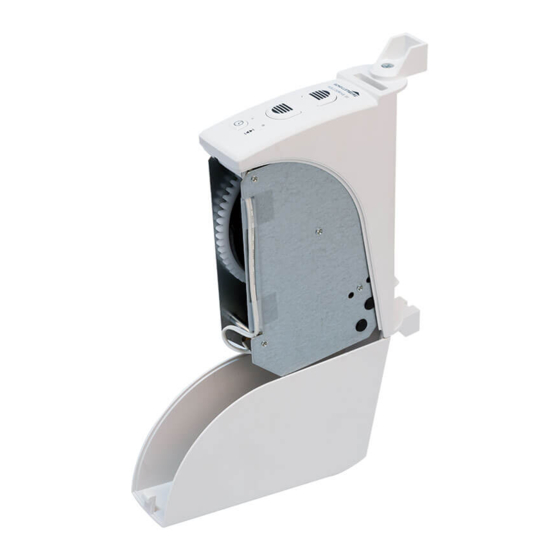

  • Seite 1 ROLLODRIVE 35...

  • Seite 2: Inhaltsverzeichnis

    Blockiererkennung ..............................36 Optionales Zubehör: Sonnensensor ......................37 Urheberrechtlich geschützt, 2024, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechts- gesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorg- fältig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung gut auf und unterweisen Sie alle in Frage kommenden Personen im sicheren Gebrauch des Rollladen-Gurtwicklers, Kinder dürfen nicht mit dem Gerät spielen.
  • Seite 4 Alle Reparaturen dürfen nur vom autorisierten Kundendienst durchgeführt werden. Die Vorschriften und alle aktuell gültigen Normen für die Elektroinstallation sind zu be- achten. Vergleichen Sie die Angaben zur Spannung/Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. Das Produkt nur in trockenen Innenräumen verwenden (IP20). Das Produkt und die Verpackung sind kein Spielzeug.

  • Seite 5: Eu-Konformitätserklärung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgeleg- ten Verschiebungsbedingungen nach EN 12045 eingehalten werden.

  • Seite 6: Nicht Bestimmungsgemäße Verwendung

    Am Einsatzort muss bauseitig eine frei zugängliche 230 V AC/ 50 Hz Netzsteckdose vor- handen sein (siehe Seite 23). Verwenden Sie nur das Original Netzteil vom Typ YS35-29240. Netzteil nicht verändern. Prüfen Sie den Rollladen-Gurtwickler regelmäßig auf seine korrekte Funktion. Die Montage äche für das Produkt muss eben und tragfähig sein.

  • Seite 7: Technische Daten

    TECHNISCHE DATEN Artikel-Nummer 22735/22637 Betriebsspannung Netzteil 230 V AC / 50 Hz Nennleistung 29 W, max. 45 W kurzzeitig Leistung Stand-by ca. < 0,7 W Netzteil Ausgang 24 V DC / 1,2 A Drehmoment MdN = 2,5 Nm Max. Drehzahl 34 U / min.

  • Seite 8: Abmessungen

    ABMESSUNGEN 38,5 135,5 Alle Angaben in mm.

  • Seite 9: Benötigte Werkzeuge/Inhalt

    6,0 mm...

  • Seite 10: Montage

    MONTAGE...
  • Seite 11 Alten Aufputzwickler demontieren. Gurt vorsichtig abwickeln. Achtung! Die Trommel ist gespannt. Handschuhe tragen – Verletzungsgefahr!
  • Seite 13 14 mm...
  • Seite 14 Click 24V DC Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
  • Seite 15 24V DC Achten Sie auf eine sichere Verlegung des Anschlusskabels (Zugentlastung einhalten).
  • Seite 18 45° Wickelrad entriegeln Wickelrad in Position drehen Der Befestigungshaken ist nun zu sehen (siehe Schritt 11) Wickelrad verriegeln Leichtes Hin und Her bewegen des Wickelrades erleichtert die Entriegelung.
  • Seite 19 Gurtband nicht verdrehen.
  • Seite 22 Wickelrad entriegeln ~ 1,5 Wicklungen aufdrehen Wickelrad verriegeln...
  • Seite 23 5 0 H z 2 3 0 V A C /...

  • Seite 24: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG Taste Au ahrt Taste Abfahrt Taste Uhr mit LED-Anzeige Status der LED-Anzeige ( Blinkend bei Einstellungen Taste Set...

  • Seite 25: Programmierung

    A. OBERE ENDLAGE EINSTELLEN Taste mit Finger und Taste mit Büroklammer gleichzeitig drücken. Tippbetrieb 90 % 100 % Nicht bis zum Anschlag fahren. Tasten rechtzeitig loslassen. Bei Berührung von elektronischen Komponenten besteht Lebensgefahr durch Stromschlag. Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw.

  • Seite 26: Untere Endlage Einstellen

    B. UNTERE ENDLAGE EINSTELLEN Taste mit Finger und Taste mit Büroklammer gleichzeitig drücken. Tippbetrieb 90 % 100 %...

  • Seite 27: Endpunkte Verändern/Korrigieren

    C. ENDPUNKTE VERÄNDERN / KORRIGIEREN Rollladen in Mittelstellung fahren und die Schritte 15-16 erneut ausführen.

  • Seite 28: Manuelle Bedienung

    D. MANUELLE BEDIENUNG 1 sec.
  • Seite 29 1 sec.
  • Seite 30 1 sec. Zum zwischenzeitlichen Stoppen eine beliebige Taste kurz drücken!

  • Seite 31: Automatikbetrieb: Öffnungs Und Schliesszeit Einstellen

    E. AUTOMATIKBETRIEB: ÖFFNUNGS UND SCHLIESSZEIT EINSTELLEN z.B. um 7.00 Uhr morgens 1 sec. Beide Tasten gleichzeitig drücken. Die Schritte 21 und 22 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden. Es können eine oder max. zwei Schaltzeiten eingestellt werden. Es kann jedoch nur eine Auf- und eine Abfahrtszeit eingestellt werden.
  • Seite 32 z.B. um 21.00 Uhr abends 1 sec. Beide Tasten gleichzeitig drücken.

  • Seite 33: Automatikbetrieb: Manu-/Auto-Umschaltung

    F. AUTOMATIKBETRIEB: MANU / AUTO UMSCHALTUNG 1 sec. 1 sec. MANU AUTO LED-Anzeige blinkt nach Stromausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde. Nach einem Stromausfall verschieben sich die Schaltzeiten um die Dauer des Ausfalls nach hinten und müssen ggf. neu eingestellt werden.

  • Seite 34: Werksreset

    G. WERKSRESET Alle 3 Tasten gleichzeitig drücken. 4 sec. Zur Bestätigung blinkt danach die LED-Anzeige. Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht.

  • Seite 35: Hinderniserkennung

    HINDERNISERKENNUNG 1 sec. Beschreibung der Sicherheitsfunktionen Die Sicherheitsabschaltung des Motors reagiert, wenn der Motor eingeschaltet ist und der Roll- ladengurt sich nicht bewegt. Erst nachdem der Antrieb in Gegenrichtung betrieben und das Hindernis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden.

  • Seite 36: Blockiererkennung

    BLOCKIERERKENNUNG 1 sec. Blockiert der Rollladen während der Au ahrt (z.B. durch Vereisung), schaltet das Produkt ab. Beseitigen Sie die Überlastungsursache.

  • Seite 37: Optionales Zubehör: Sonnensensor

    OPTIONALES ZUBEHÖR: SONNENSENSOR Sensor (Art.Nr. 22746/22639), ca. 1,5 m Kabellänge...
  • Seite 40 Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH An den Weiden 31 Erreichbarkeit: 57078 Siegen Tel. +49 (0)271 89056 - 444 service@schellenberg.de www.schellenberg.de +49 (0)271 89056 - 398...
