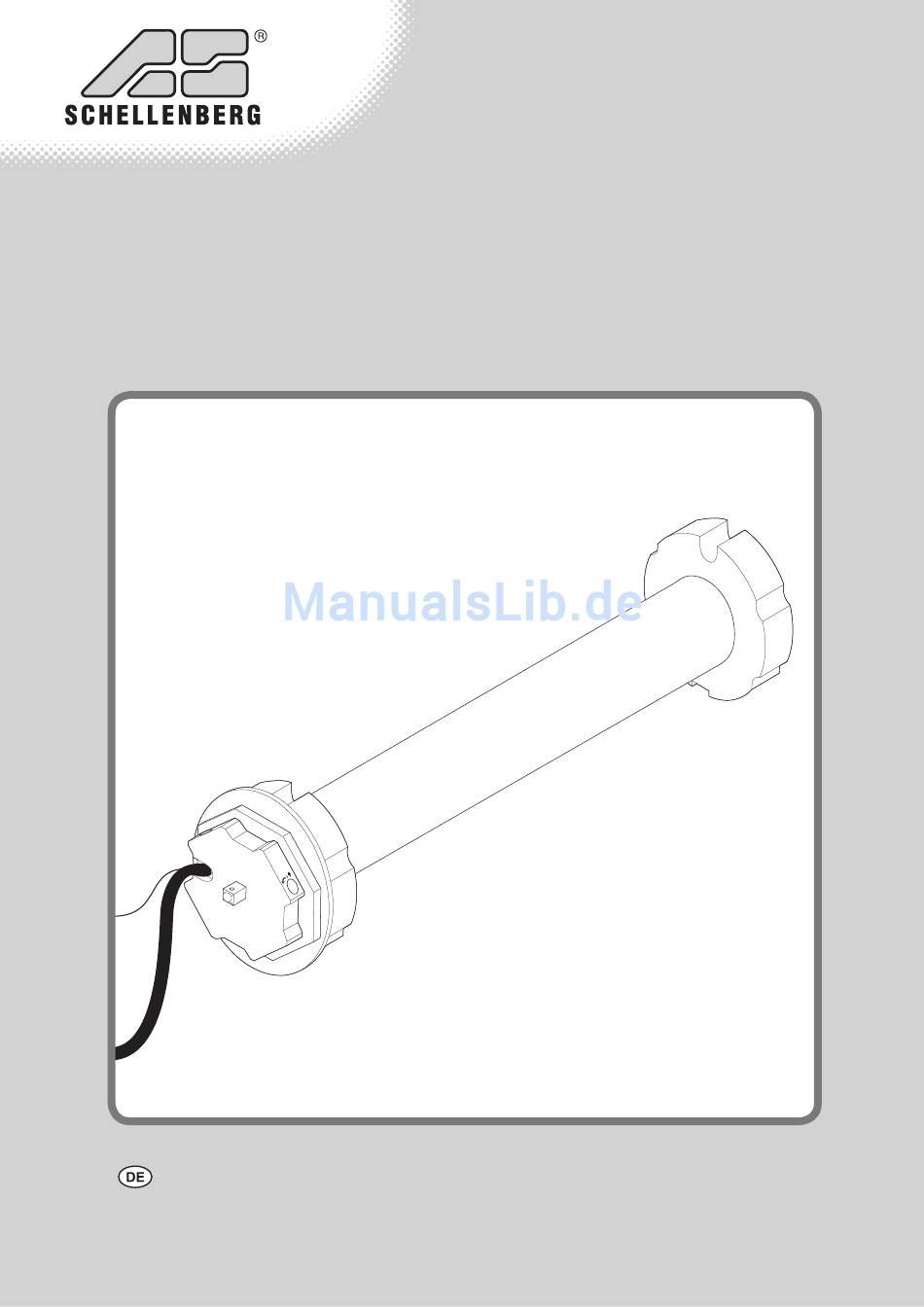

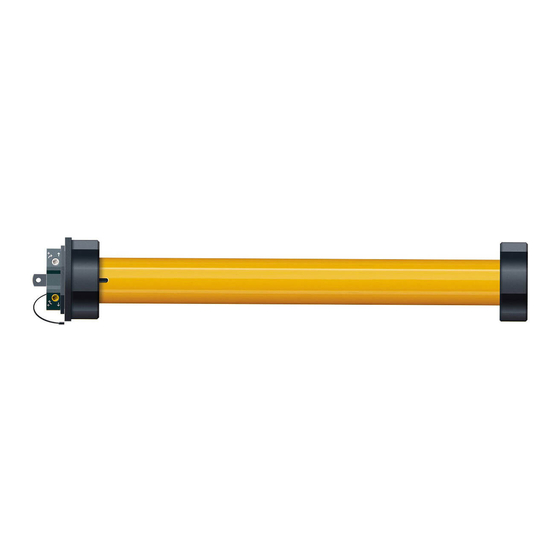

- Seite 1 Plus 50 20277...
-
Seite 2: Inhaltsverzeichnis
Manuelle Korrektur der Endlage (eingefahren) ..........................35 Urheberrechtlich geschützt, 2012, Alfred Schellenberg GmbH- alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 3: Sicherheit Und Hinweise
– Mängel an der Markisenanlage müssen vor dem Einbau des Markisenmotors behoben und beschädigte Teile ersetzt werden. – Eine andere oder darüber hinausgehende Verwendung des Markisenmotors gilt als nicht bestimmungsgemäß. – Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. -
Seite 4: Ce-Erklärung Und Konformität
Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. -
Seite 5: Technische Daten + Kabelanschluss
4 minuten max. Markisenfl äche 24 m² nennleistung 205 watt endlageneinstellung mechanisch Bedienung schellenberg funk-handsender (siehe s. 16) kaBelanschluss grün/gelb 230 v, 50 hz blau braun legen sie den anschluß an eine freischaltbare leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen... -
Seite 7: Montage
montage... -
Seite 16: Zubehörartikel: Funk-Handsender
zuBehörartIkel: funk-handsender 20015 20019 20016 20020 Die Bedienung des Markisenmotors wird mit Hilfe des Funk-Handsenders (Zubehörartikel) vorgenommen. Mögliche Funk-Handsender: 1-Kanal: 20015 / 20019 oder 5-Kanal: 20016 / 20020. -
Seite 17: Tastenerklärung
tastenerklärung Vorderseite Rückseite LED-Anzeige / Kanal 1-5 Taste Öffnen Taste Stopp Beschriftungsfelder Taste Schließen Taste Kanalwahl Taste Programmierung Batteriefach 2 x (AAA) 5 kanal 1 kanal funk-handsender funk-handsender led-anzeige / kanal 1-5 led-anzeige Zeigt den aktuellen Kanal an. Blinkt während der Programmierung. Blinkt während der Programmierung. -
Seite 18: Schaubild
schauBIld 1 kanal funk-handsender m = markisenmotor k = kanal – bis zu fünf Markisenmotoren können gleichzeitig angesteuert werden – durch Betätigen der Taste Öffnen fahren alle Markisenmotoren zur gleichen Zeit aus – durch Betätigen der Taste Schließen fahren alle Markisenmotoren zur gleichen Zeit ein achtung: Jeder Markisenmotor muss separat angelernt werden 5 kanal funk-handsender m = markisenmotor... -
Seite 19: Markisenmotor In Lernbereitschaft Versetzen
markIsenmotor In lernBereItschaft versetzen min. 5 sec. Piep... -
Seite 20: Funk-Handsender Mit Markisenmotor Koppeln
funk-handsender mIt markIsenmotor koPPeln Kanal wählen 1 - 5 x 1 kanal funk- handsender: Diesen Schritt überspringen... -
Seite 21: Markisenmotor-Drehrichtung Prüfen
markIsenmotor-drehrIchtung PrÜfen Tippbetrieb Markisenmotor nicht über Endlage fahren. Beschädigungsgefahr! Dreht der Markisenmotor in die gewünschte Richtung lesen Sie weiter auf Seite 23. -
Seite 22: Markisenmotor-Drehrichtung Ändern
markIsenmotor-drehrIchtung ändern Piep... -
Seite 23: Programmiermodus Beenden
ProgrammIermodus Beenden... -
Seite 24: Hinweise Zur Endlageneinstellung
hInweIse zur endlageneInstellung Die Einbauseite des Markisenmotors (links oder rechts) und die Kabelposition am Markisenmotor (vorne oder hinten) bestimmen die Zuordnung der Einstellschrauben für die Endlagen. -
Seite 25: Endlageneinstellung (Ausgefahren)
endlageneInstellung (ausgefahren) max. 90% Lassen Sie die Markise zur Sicherheit nur bis maximal 90% ausfahren (Schritt 28, Seite 26). Sollte der Marki- senmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Funk-Handsender an. Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 28.1, Seite 34). - Seite 26 max. 90% max. 90% stoP!
- Seite 27 100%...
-
Seite 28: Endlageneinstellung (Eingefahren)
endlageneInstellung (eIngefahren) max. 90%... - Seite 29 Lassen Sie die Markise zur Sicherheit nur bis maximal 90% einfahren (Schritt 30, Seite 30). Sollte der Marki- senmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Funk-Handsender an. Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 30.1, Seite 35).
- Seite 30 max. 90% stoP! max. 90%...
- Seite 31 100%...
-
Seite 32: Testfahrten
testfahrten 100%... - Seite 33 100%...
-
Seite 34: Manuelle Korrektur Der Endlage (Ausgefahren)
manuelle korrektur der endlage (ausgefahren) 28.1 Drehen Sie die Einstellschraube für die Ausfahr-Endlage einige Umdrehungen in Minusrichtung. 28.2 28.3... -
Seite 35: Manuelle Korrektur Der Endlage (Eingefahren)
manuelle korrektur der endlage (eIngefahren) 30.1 Drehen Sie die Einstellschraube für die Einfahr-Endlage einige Umdrehungen in Minusrichtung. 30.2 30.3... - Seite 36 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
