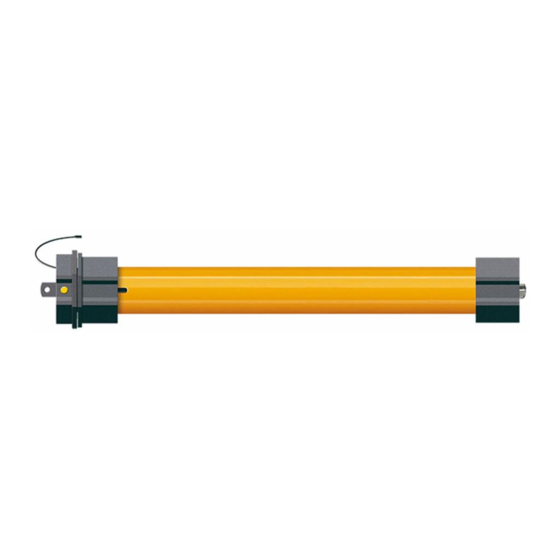

Inhaltszusammenfassung für schellenberg Rohrmotor Premium

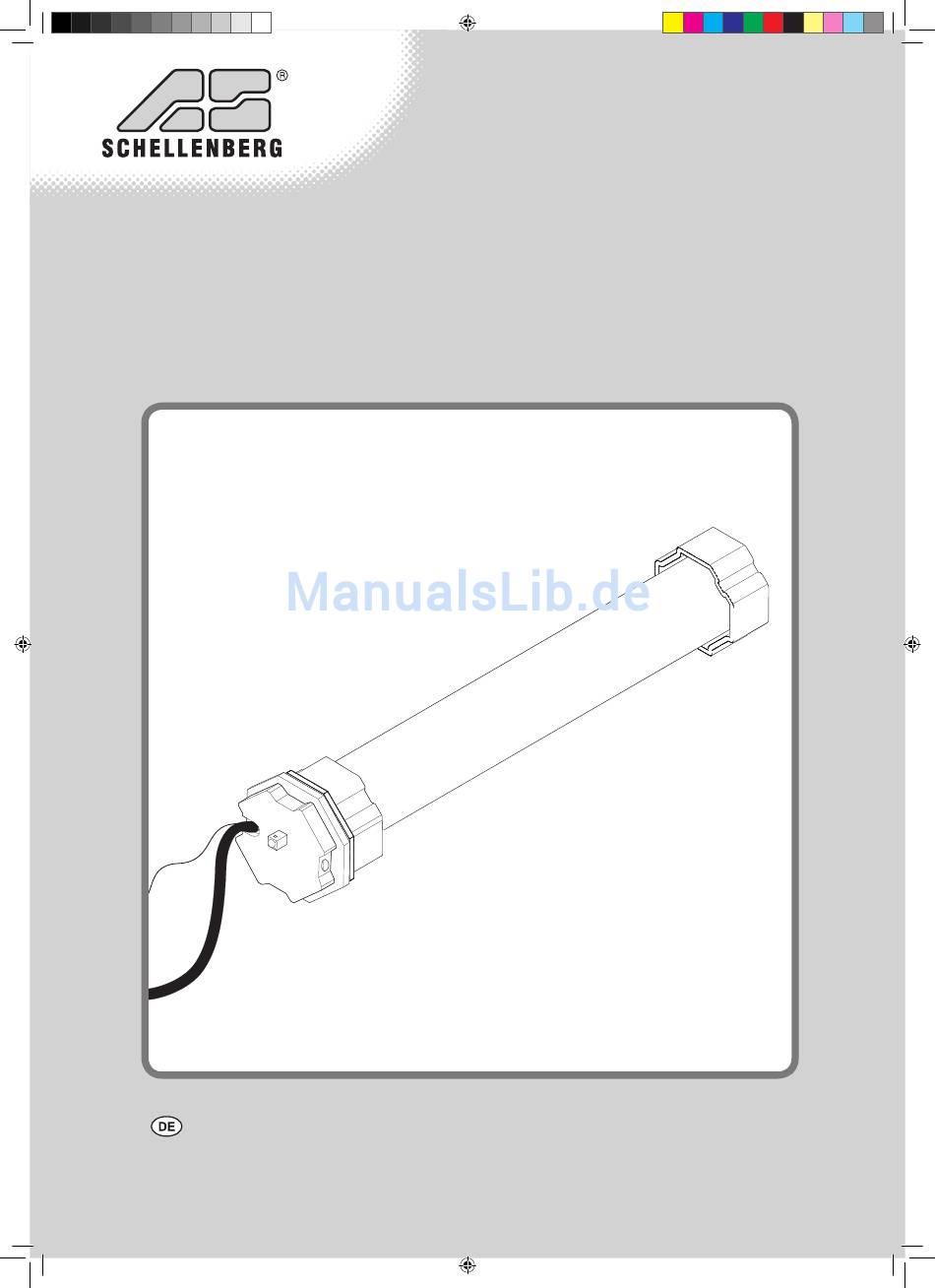

- Seite 1 Rohrmotor Premium 20506, 20510, 20810, 20820, 20840 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 1 13.03.2013 08:56:42...
-
Seite 2: Inhaltsverzeichnis
Testfahrt ......................................30 Weitere Rohrmotoren anlernen ..............................31 Urheberrechtlich geschützt, 2012, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen ist verboten. -
Seite 3: Sicherheit Und Hinweise
– Mängel an den Rollladenanlagen müssen vor dem Einbau von Rohrmotoren behoben und beschädigte Teile ersetzt werden. – Eine andere oder darüber hinausgehende Verwendung des Rohrmotors gilt als nicht bestimmungsgemäß. – Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 3 13.03.2013 08:56:42... -
Seite 4: Ce-Erklärung Und Konformität
Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. -
Seite 5: Technische Daten + Kabelanschluss
technIsche daten art. nr. 20506 20510 20810 20820 20840 Rollladen-system mini mini maxi maxi maxi Ø achtkantwelle 40 mm 40 mm 60 mm 60 mm 60 mm drehmoment 6 nm 10 nm 10 nm 20 nm 40 nm max. einschaltdauer 4 minuten 4 minuten 4 minuten... -
Seite 6: Benötigte Werkzeuge / Lieferumfang
Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 6 13.03.2013 08:56:55... -
Seite 7: Montage
montage Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 7 13.03.2013 08:57:01... - Seite 8 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 8 13.03.2013 08:57:02...
- Seite 9 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 9 13.03.2013 08:57:02...
- Seite 10 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 10 13.03.2013 08:57:04...
- Seite 11 Der Rohrmotor (D) und Laufring (A) müssen bis zum Anschlag in der Welle stecken. Die Endlageneinstellung ist sonst nicht möglich. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 11 13.03.2013 08:57:09...
- Seite 12 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 12 13.03.2013 08:57:10...
- Seite 13 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 13 13.03.2013 08:57:10...
- Seite 14 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 14 13.03.2013 08:57:11...
-
Seite 15: Zubehörartikel: Rollladenaufhängung
Rollladenaufhängung 19200 19400 Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladenaufhängung (Art. Nr. 19200 / 19400). Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen. Ganz einfach und ohne zu schrauben. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 15... - Seite 16 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 16 13.03.2013 08:57:13...
- Seite 17 > 60 mm 230 v, 50 hz legen sie den anschluss an eine freischaltbare leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 17 13.03.2013 08:57:16...
- Seite 18 Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 18 13.03.2013 08:57:18...
-
Seite 19: Zubehörartikel: Funk-Handsender
zuBehöRaRtIkel: funk-handsendeR 20015 20019 20016 20020 Die Programmierung des Rohrmotors wird mit Hilfe des Funk-Handsenders (Zubehörartikel) vorgenommen. Mögliche Funk-Handsender: 1-Kanal: 20015 / 20019 oder 5-Kanal: 20016 / 20020. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 19 13.03.2013 08:57:18... -
Seite 20: Tastenerklärung
tasteneRkläRung Vorderseite Rückseite LED-Anzeige / Kanal 1-5 Taste Auffahrt Taste Stopp Beschriftungsfelder Taste Abfahrt Taste Kanalwahl Taste Programmierung Batteriefach 2 x (AAA) 5-kanal 1-kanal funk-handsendeR funk-handsendeR led-anzeige / kanal 1-5 led-anzeige Zeigt den aktuellen Kanal an. Blinkt während der Programmierung. Blinkt während der Programmierung. -
Seite 21: Anwendungsbeispiele
anwendungsBeIsPIele 1-kanal funk-handsendeR m = Rohrmotor k = kanal – je nach Kanal können bis zu fünf Rohrmotoren gleichzeitig angesteuert werden – durch Betätigen der Taste Auffahrt fahren alle Rohrmotoren zur gleichen Zeit nach oben – durch Betätigen der Taste Abfahrt fahren alle Rohrmotoren zur gleichen Zeit nach unten –... -
Seite 22: Rohrmotor-Adressen Zuweisen
RohRmotoR-adRessen zuweIsen min. 5 sec. Piep Piep Piep Piep Piep Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 22 13.03.2013 08:57:20... - Seite 23 1 - 5 x Piep 1 - 5 x hinweis: Wir empfehlen, zuerst allen Rohrmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 23 13.03.2013 08:57:27...
-
Seite 24: Programmierung Der Rohrmotoren Mittels Funk-Handsender
PRogRammIeRung deR RohRmotoRen mIttels funk-handsendeR Rohrmotoren in Lernbereitschaft versetzen. min. 5 sec. Piep Piep Piep Piep Piep Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 24 13.03.2013 08:57:28... -
Seite 25: Programmiermodus Starten
PRogRammIeRmodus staRten funk-handsendeR mIt RohRmotoR koPPeln Kanal wählen 1 - 5 x 1-kanal funk- handsender: Diesen Schritt überspringen Rohrmotor wählen 1 x = m1 2 x = M2 3 x = M3 4 x = M4 5 x = M5 Piep Piep Piep... -
Seite 26: Rohrmotor-Drehrichtung Prüfen
Piep RohRmotoR-dRehRIchtung PRüfen Tippbetrieb Rohrmotor nicht über Endlagen fahren. Beschädigungsgefahr! Dreht der Rohrmotor in die gewünschte Richtung, lesen Sie weiter auf Seite 28. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 26 13.03.2013 08:57:32... -
Seite 27: Rohrmotor-Drehrichtung Ändern
RohRmotoR-dRehRIchtung ändeRn Piep Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 27 13.03.2013 08:57:35... -
Seite 28: Endlage Oben Einstellen
endlage oBen eInstellen Tippbetrieb 90 % 100 % Piep Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 28 13.03.2013 08:57:39... -
Seite 29: Endlage Unten Einstellen
endlage unten eInstellen Tippbetrieb 90 % 100 % Piep Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 29 13.03.2013 08:57:42... -
Seite 30: Programmiermodus Beenden
PRogRammIeRmodus Beenden testfahRt Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 30 13.03.2013 08:57:43... -
Seite 31: Weitere Rohrmotoren Anlernen
weIteRe RohRmotoRen anleRnen Weitere Rohrmotoren anlernen? Gehe zu Seite 24. weIteRe eInstellmöglIchkeIten entnehmen sIe deR BedIenungsanleItung des funk-handsendeRs. Montageanleitung_DE_Premium_m_Prog_2012_11_04.indd 31 13.03.2013 08:57:43... -
Seite 32: Kundenservice
Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. alfred schellenberg gmbh erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
