Gossen MetraWatt SECULOAD-N Bedienungsanleitung Seite 2

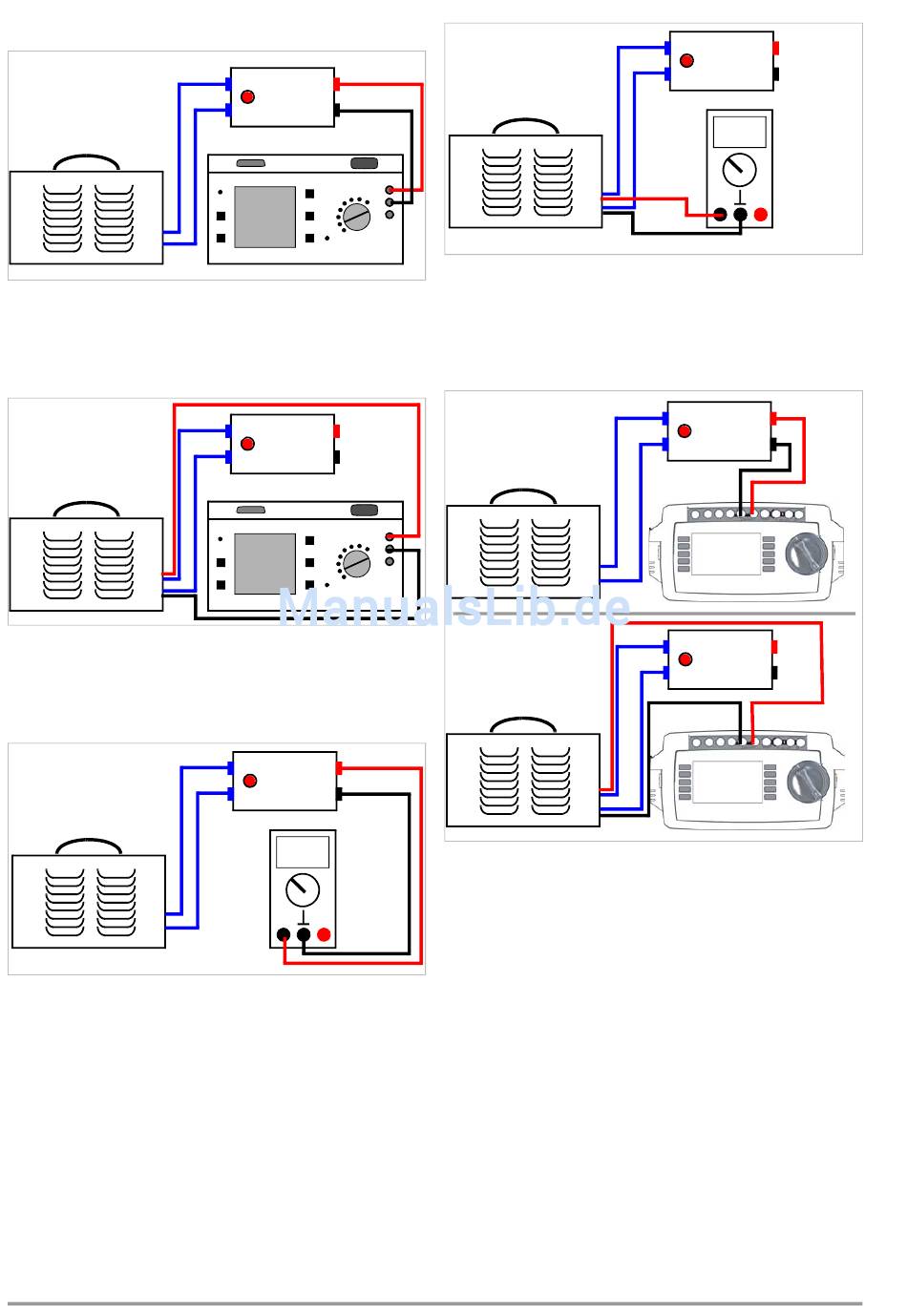

4 Anschlussmöglichkeiten
Anschluss SECUTEST S2N+w / SECUTEST S2N+(10)
Messung von US
(Spitzenwert)
Schweißgerät
➭ Schließen Sie die Schweißstromausgänge an die Eingangs-
buchsen des Prüfadapters an (blaue Buchsen).
➭ Schließen Sie das Prüfgerät (über die Prüfbuchsen 2 und 3) an
die Ausgangsbuchsen (+ und –) des Prüfadapters an.
Anschluss SECUTEST S2N+w / SECUTEST S2N+(10)
Messung von UR
(Effektivwert)
Schweißgerät
➭ Schließen Sie die Schweißstromausgänge an die Eingangs-
buchsen des Prüfadapters an (blaue Buchsen).
➭ Schließen Sie das Prüfgerät (über die Prüfbuchsen 2 und 3) an
die Schweißstromausgänge an.
Anschluss Multimeter zur Protokollierung z. B. mit SECUSTAR FM+
Messung von US
(Spitzenwert)
Schweißgerät
➭ Schließen Sie die Schweißstromausgänge an die Eingangs-
buchsen des Prüfadapters an (blaue Buchsen).
➭ Messung von US: Schließen Sie ein Multimeter (z. B.
METRAHIT X- ) an die Ausgangsbuchsen (+ und –) des Prüf-
TRA
adapters an.
2
+
rot
SECULOAD
blau
–
schwarz
+
rot
SECULOAD
blau
–
schwarz
+
rot
SECULOAD
blau
–
schwarz
V DC
V
Anschluss Multimeter zur Protokollierung z. B. mit SECUSTAR FM+
Messung von UR
(Effektivwert)
Schweißgerät
3
2
➭ Schließen Sie die Schweißstromausgänge an die Eingangs-
buchsen des Prüfadapters an (blaue Buchsen).
➭ Messung von UR: Schließen Sie ein Multimeter (z. B.
METRAHIT X-
Anschluss SECUTEST PRO (für Prüfablauf)
Messung von US
(Spitzenwert)
Schweißgerät
3
2
Messung von UR
(Effektivwert)
Schweißgerät
➭ Schließen Sie die Schweißstromausgänge an die Eingangs-
buchsen des Prüfadapters an (blaue Buchsen).
➭ Messung von US mit SECUTEST PRO: Schließen Sie das Prüfgerät
(über die Prüfbuchsen COM und V) an die Ausgangsbuchsen
(+ und –) des Prüfadapters an.
➭ Messung von UR mit SECUTEST PRO: Schließen Sie das Prüfgerät
(über die Prüfbuchsen COM und V) an die Schweißstromaus-
gänge an.
SECULOAD
blau
V DC
V
) an die Schweißstromausgänge an.
TRA
SECULOAD
blau
COM
SECUTEST PRO
SECULOAD
blau
COM
SECUTEST PRO
+
rot
–
schwarz
+
rot
schwarz
–
V
+
rot
schwarz
–
V
GMC-I Messtechnik GmbH
