Montage Und Inbetriebnahme - Becker R8/17R Montage- Und Betriebsanleitung

1
2
3
4
Mitnehmersicherung
Rastbohrung
Rastnase
Mitnehmersicherung
Schraubverbindung
Gewindebohrung
Schraube M6x12
Unterlegscheibe
Zahnscheibe

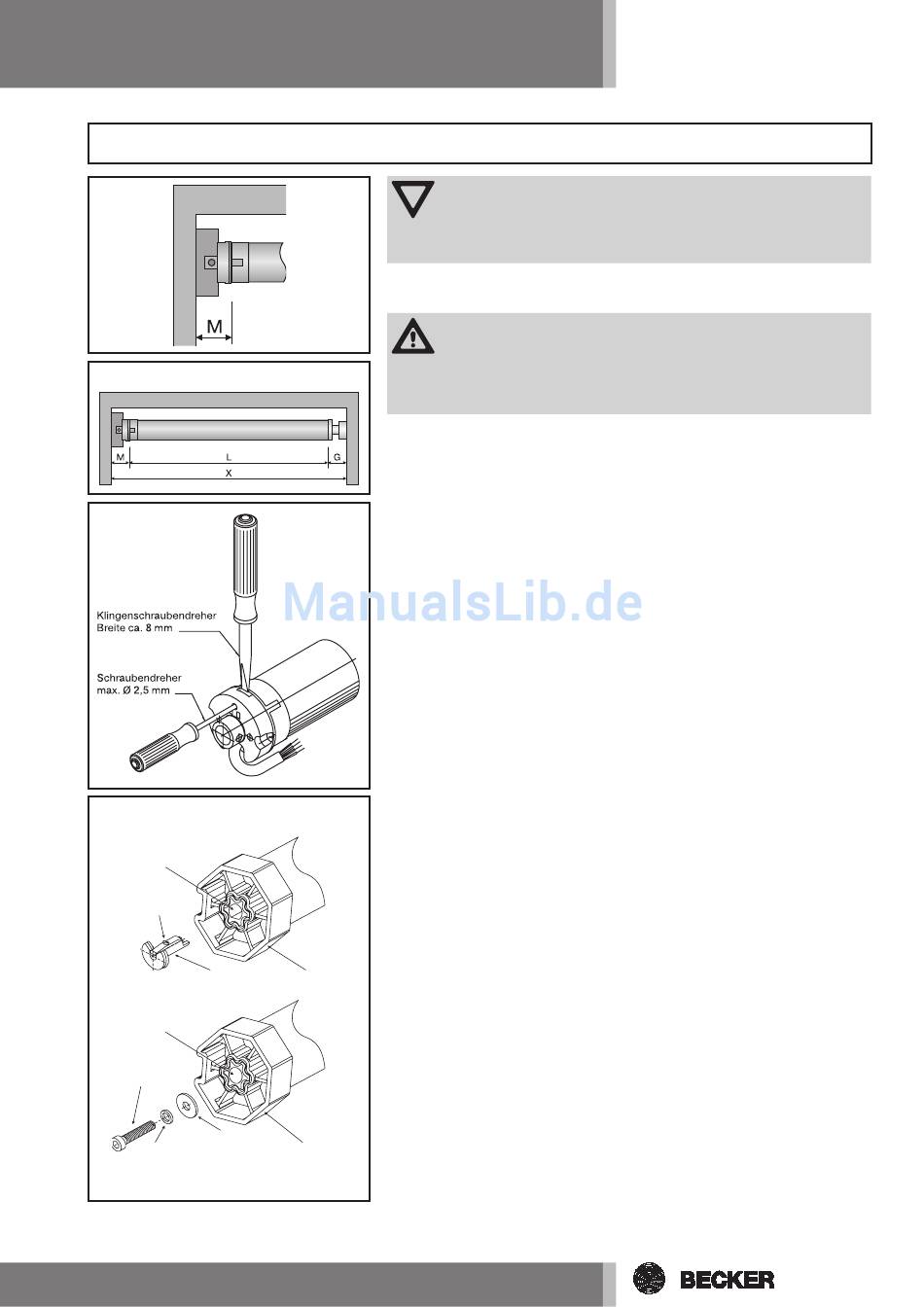

Montage und Inbetriebnahme
Der Monteur muss sich vorher von der erforderlichen Festigkeit des
Mauerwerks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Ge-
wicht des Rollladens) überzeugen.
1. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegen-
lagers und des Motorlagers (Abb. 1), um die benötigte Länge der
Wickelwelle zu errechnen. Das lichte Maß des Roll ladenkastens (X) minus
der Gesamtlänge von Wandlager, Kopfstück (M) und Gegenlager (G) er-
gibt die Länge (L) der Wickelwelle:
L=X-(G+M) (Abb. 2).
Messen Sie den Abstand von Wandlager und Anschlusskopf selbst aus, da
diese je nach Kombination von Motor und Lager variieren können.
2. Befestigen Sie dann Wand- und Gegenlager.
Sofern Rollladen mit Hochschiebesicherungen zum Einsatz kommen,
müssen Wand- und Gegenlager dauerhaft fest mit der Wand verbunden
und gegen Ausheben/Hochschieben gesichert werden. Verwenden Sie
dafür nur geeignete Lager und Panzer.
Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
• Lösen des Steckzapfens
Der Steckzapfen rastet beim Einschieben automatisch ein. Zum Lösen
des Steckzapfens entweder den Schraubendreher in die Bohrung ein-
schieben und dann nach oben drücken oder mit einem Schraubendreher
in die Nut drücken (Abb. 3).
• Montage des Mitnehmers mit Mitnehmersicherung:
Die Einschubrichtung der Mitnehmersicherung ist durch seine Form vor-
gegeben. Beim Einschieben der Mitnehmersicherung achten Sie bitte auf
das Einrasten der Rastnase. Dies ist durch ein Klicken hörbar. Überprüfen
Sie den festen Sitz der Sicherung durch Ziehen am Mitnehmer (Abb. 4).
Mitnehmer
• Montage des Mitnehmers mit Schraubverbindung:
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit
einer Unterlegscheibe für M6 und einer entsprechenden Zahnscheibe
gesichert (Abb. 4).
Mitnehmer
Achtung
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dür-
fen ausschließlich Komponenten aus dem aktuellen Becker
Produktkatalog für das mechanische Zubehör, verwendet
werden.
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor der Montage ist die Stromzulei-
tung spannungsfrei zu schalten. Bitte geben Sie die beilie-
genden Anschlussinformationen dem ausführenden Elektro-
installateur.
5
