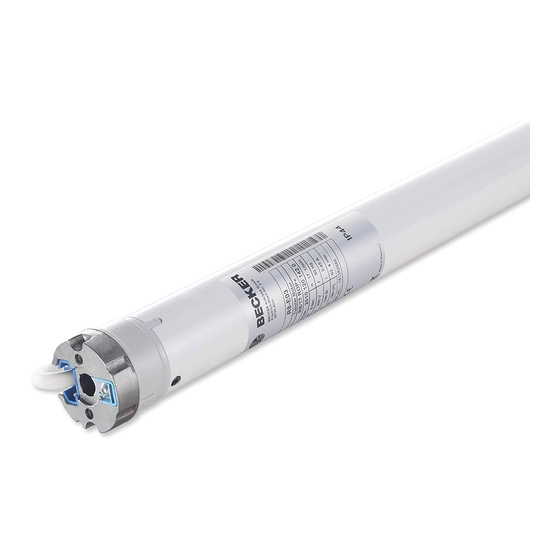

- Seite 1 I n s t r u c t i o n s d ’ u t i l i s a t i o n H a n d l e i d i n g Rollladenantriebe Roller Shutter Drives Moteurs de volets roulants Rolluikaandrijving R8/17 RF - R40/17RF R8/17RF+ - R20/17RF+...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Inhaltsverzeichnis zur Montage- und Betriebsanleitung der Rollladenantriebe R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Seite Einleitung ..................................Gewährleistung ................................Sicherheitshinweise ............................... Anwendung Anwendung ..................................Verwendung von Hochschiebesicherungen ........................Bestimmungsgemäße Verwendung ..........................Teile und Optionen Lieferumfang .................................. -
Seite 3: Einleitung
• Schonender Betrieb von Anlage und Antrieb erhöht die Lebensdauer Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Betriebsanleitung für die Antriebe R8/17RF bis R40/17RF (zur Verwendung mit Federn) und für die Antriebe R8/17RF+ bis R20/17RF+ (zur Verwendung mit einer Hochschiebesicherung). -
Seite 4: Sicherheitshinweise
• Technische Daten - Nennmoment, Betriebsdauer, kleinster Wellendurchmesser - finden Sie auf dem Typenschild des Rohrantriebs. • Quetsch- und Scherstellen sind zu vermeiden oder zu sichern. • Sicherheitsabstände gem. DIN EN 294 einhalten • Ergänzende Hinweise entnehmen Sie bitte auch den BECKER Produktinformation • Sicherheitshinweise der EN 60 335-2-97:2000 beachten... -
Seite 5: Anwendung
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Anwendung Diese BECKER Rollladenantriebe sind ausschließlich für den Betrieb von Rollladen vorgesehen. Andere Anwendungen sind aus Produkthaftungsgründen nur nach vorheriger Genehmigung durch die Fa. BECKER zulässig. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Gewicht des Rollladens) überzeugen. -
Seite 6: Montage Und Inbetriebnahme
ü t ü t n i l Ø ü t ü t Die Fa. BECKER empfiehlt, auch das Gegenlager mit der Wickelwelle zu verschrauben. Achtung ß Beim Anbohren der Wickelwelle nie im Bereich des Rollladen- antriebs bohren! Der Antrieb darf beim Einschieben in die Welle nicht einge-... -
Seite 7: Quittierung / Doppelklick
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ • Bei Profilwellen: Montieren Sie den Antrieb mit entsprechendem Laufring (A) und Mitneh- mer (B). Schieben Sie den Antrieb mit dem vormontierten Laufring und Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des Laufringes und des Mitnehmers in der Welle. -
Seite 8: Wandsender Beim Rollladenantrieb Anmelden
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Wandsender beim Rollladenantrieb anmelden Jedem Rollladenantrieb wird einmalig ein TouchControl für den Einzelbefehl zugeordnet. Diese Zuordnung kann nur mir dem Einstellset erfolgen, so dass ein versehentliches Löschen im Betrieb unmöglich ist. Bei einem erneuten Einlernvorgang wird ein zuvor gespeicherter TouchControl überschrieben. -
Seite 9: Festanschluss An Das Stromnetz
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Hinweis BECKER-Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermoschutzschalter verhin- dert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnah- me (lange Rollladenpanzer, bzw. lange Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet. -
Seite 10: Bedien- Und Programmieranleitung
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Bedien- und Programmieranleitung TouchControl TouchControl sendet auf der europaweit freigegebenen Funkfrequenz von 40MHz. Die Funkreichweite im Gebäude beträgt typ. 25m. Sie ist stark von den baulichen Gegebenheiten abhängig. Dicke oder stark mit Stahl armierte Wände und Decken können zur Reichweitenreduzierung führen. -
Seite 11: Schaltzeiten Lernen
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Schaltzeiten speichern Jeder Antrieb kann die Schaltzeit für eine AUF- und AB-Bewegung speichern. In der Betriebsart „Automatik“ wird diese Rollladenbewegung alle 24 Stunden wiederholt. Die Stellung des Hand/Automatik-Schiebers ist beim Lernen der Schaltzeit unerheblich. -
Seite 12: Mehrpunktsteuerung, Sender Kopieren
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Mehrpunktsteuerung, Sender kopieren Bei einer Mehrpunkt- oder Wechselsteuerung kann ein Rollladenantrieb von mehreren gleichberechtigten Bedienstellen aus gesteuert werden. Dazu wird für jede zusätzliche Bedienstelle eine Kopie des Wandsenders angefertigt, der dem Rollladenantrieb zugeordnet ist. -
Seite 13: Gruppensteuerung Aus Mehreren Rollladenantrieben Bilden
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Räumliche Ausdehnung Beispiel Schaltereinstellung Beispiel mit 3 Gruppen: der Gruppe S1-S6 1. Terrassentür und Fenster Direkt nebeneinander Balkontür + Fenster 2. Erker liegende Rollläden 3. Westfassade Mehrere nebeneinander Erker, Essbereich liegende Rollläden Á... -
Seite 14: Zentralsteuerung Mit Zusätzlichem Touchcontrol Bilden
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Hinweis Wenn nachträglich ein Motor in eine vorhandene Gruppe auf- genommen werden soll, entfallen die Schritte 1-7. Ist der ursprüngliche Trainer ist nicht mehr bekannt, kann jeder TouchControl der Gruppe als Trainer fungieren. Dann muß in Schritt 11 anstelle der Gruppentaste dann die Kombination aus Gruppentaste und einer Richtungstaste betätigt werden. -
Seite 15: Rollladenantrieb Aus Einer/Allen Gruppe(N) Entfernen Oder Zentralbefehl Im Rollladenantrieb Löschen
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Rollladenantrieb aus einer/allen Gruppe(n) entfernen oder Zentralbefehl im Rollladenantrieb löschen Ein Rollladenantrieb wird aus einer Gruppe entfernt, indem die entsprechen- de Gruppenkennung im Rollladenantrieb gelöscht wird. Der Löschvorgang wird mit dem zugehörigen TouchControl durchgeführt, damit der Gruppen- code auch nur im gewünschten Antrieb gelöscht wird und nicht in allen inner-... -
Seite 16: Hinweise Für Den Elektroinstallateur
Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Hinweise für den Elektroinstallateur Achtung Der elektrische Anschluss weicht von dem herkömmlicher Rohrantriebe ab. Diese Rohrantriebe können nicht mit herkömmlichen Schalt- elementen (Schalter, Schaltuhren) gesteuert werden. Die Bedienung erfolgt ausschließlich über den mitgelieferten Sender TouchControl per Funk. - Seite 17 Betriebsanleitung R8/17RF - R40/17RF und R8/17RF+ - R20/17RF+ Technische Änderungen vorbehalten BECKER-Antriebe GmbH 35764 Sinn / GERMANY...
