Hinweis
Die Zuordnung der Adern schwarz und braun
zur Fahrtrichtung ist von der Einbaulage des
Antriebs (Links- oder Rechtseinbau) abhän-
gig.

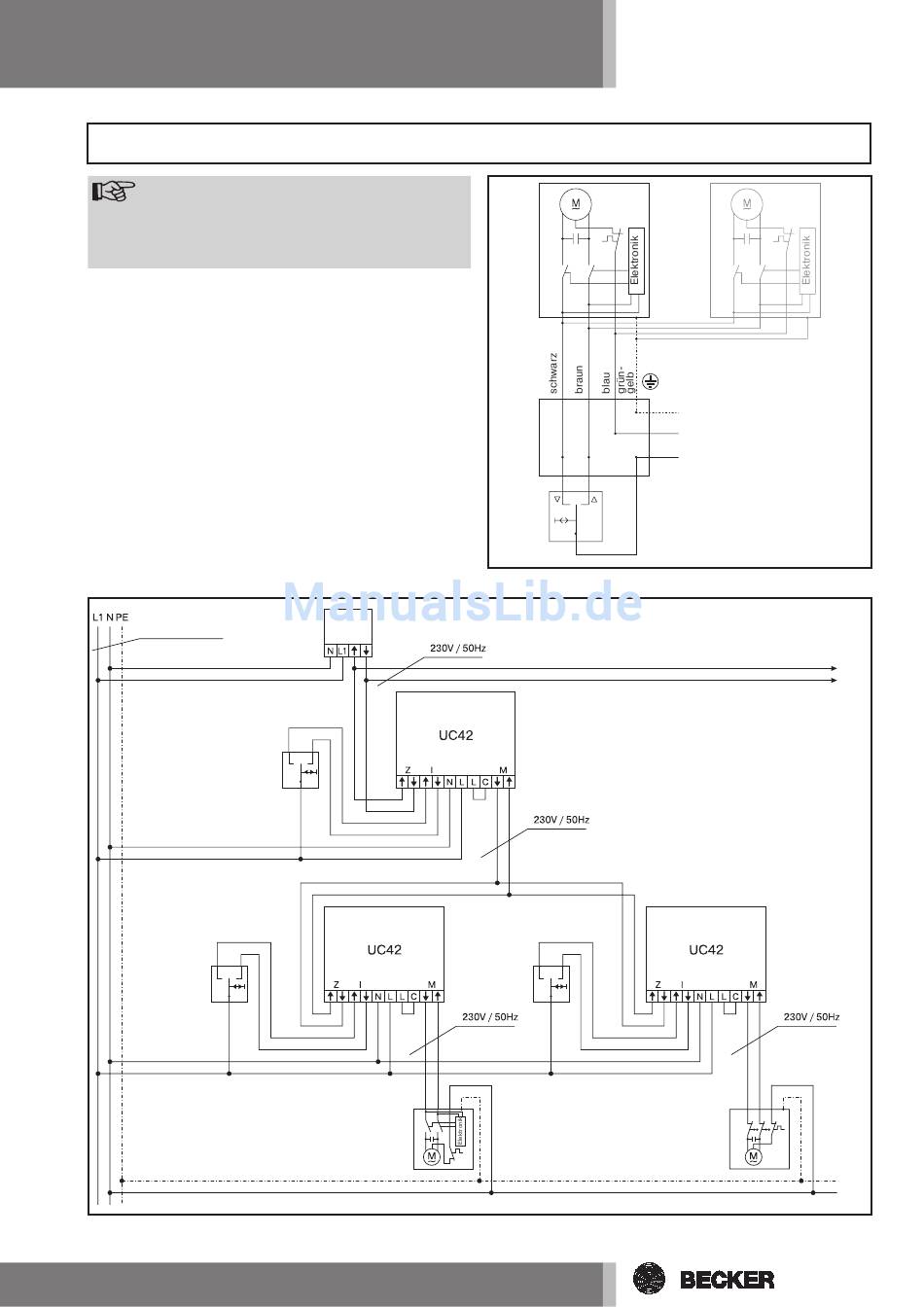

Bedienung mit Einzeltaster
Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42
Netz 230 V / 50 Hz
Technische Änderungen vorbehalten

Anschlussbeispiele

Zentral
Steuergerät
230 V
PE
N
L1
Einzeltaster
Zentralleitung
(Anschluss weiterer Steuerungen)
Gruppe
Individual
