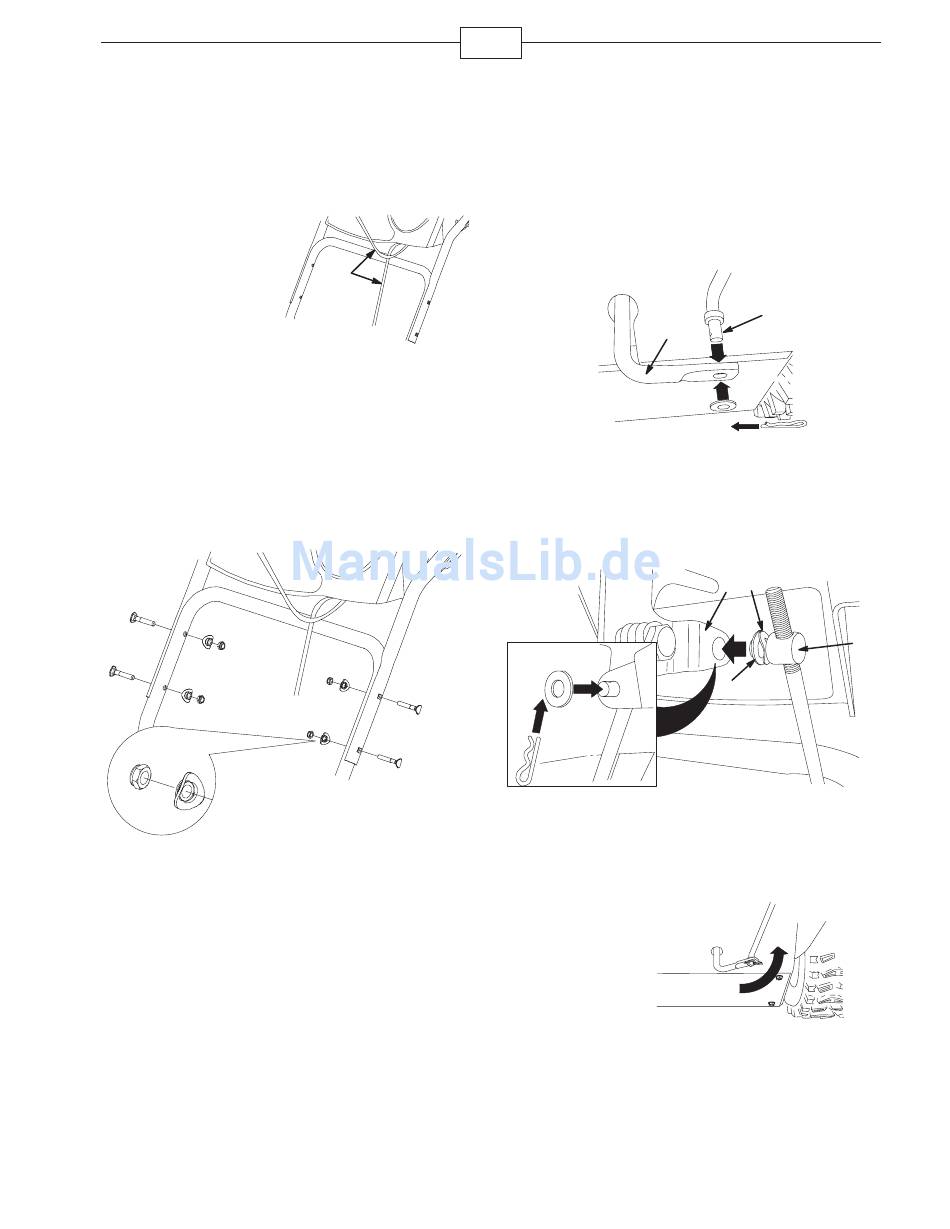

Einrichten
Einbauen des oberen Griffs
1. Heben Sie den oberen Griff an und drehen Sie
ihn, so dass er über dem unteren Griff positioniert ist.
Hinweis: Stellen Sie
sicher, dass die
beiden an den Quick
Stick (A) ange-
schlossenen Kabel
innerhalb des oberen
Griffbeins verlegt
sind, und dass die
beiden Hebelkabel
und das Kabel für
den Scheinwerfer
nicht zwischen den
Griffteilen einge-
klemmt sind.
2. Befestigen Sie den oberen Griff mit vier Griff-
schrauben, 4 gekrümmten Scheiben und vier
Sicherungsmuttern aus der Tasche mit den lose
mitgelieferten Teilen.
7
Einbauen des Fahrantriebs-
einstellgestänges
1. Entfernen Sie den Splint und die Scheibe vom
unteren Ende des Geschwindigkeitseinstellgestänge
(A) und setzen Sie das untere Ende der Stange in
den unteren Gestängearm (B) ein. Das gebogene
Ende des Geschwindigkeitseinstellgestänges sollte
nach hinten zeigen.
A
m-7698
2. Befestigen Sie das untere Ende des Ge-
schwindigkeitseinstellgestänges mit der vorher
entfernten Scheibe und dem Splint.
3. Entfernen Sie den Splint und die äußere Scheibe
(von 3 Scheiben) vom Drehzapfen (A) am oberen
Ende des Geschwindigkeitseinstellgestänges.
m-7698
4. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung R2.
5. Drehen Sie
den unteren Ge-
stängearm ganz
nach oben (ent-
gegen dem
Uhrzeigersinn).
3351-180 Rev A
B
Hinweis: Das Einbauen ist einfacher, wenn Sie
die gewellte Scheibe (B) und die flache Scheibe
(C) auf dem Drehzapfen lassen.
A
m-6899
B
D
A
C
m-6.898a
m–6971
