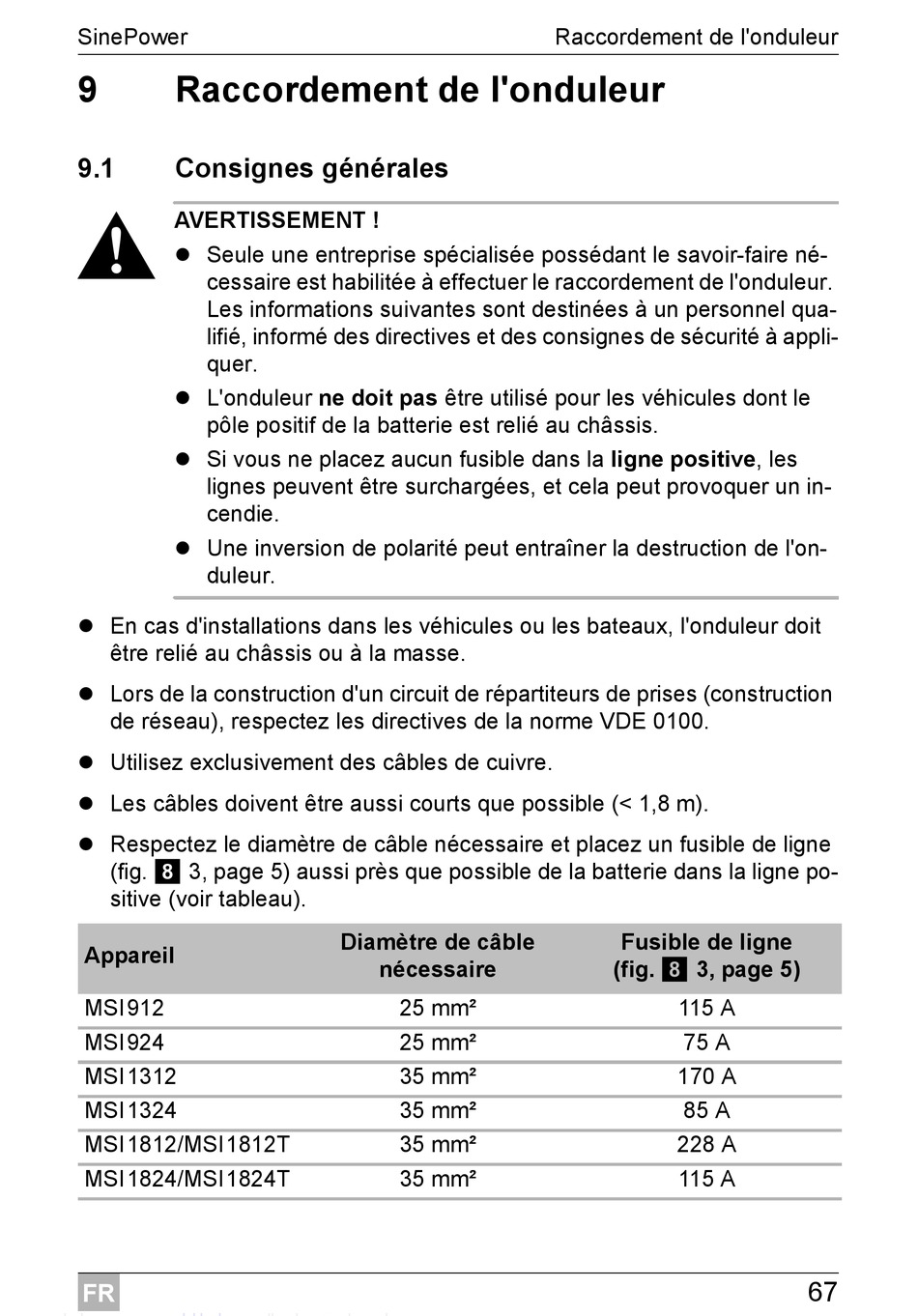

Raccordement de l'onduleur

9.1 Consignes générales
AVERTISSEMENT !
!
 Seule une entreprise spécialisée possédant le savoir-faire né-
cessaire est habilitée à effectuer le raccordement de l'onduleur.
Les informations suivantes sont destinées à un personnel qua-
lifié, informé des directives et des consignes de sécurité à appli-
quer.
 L'onduleur ne doit pas être utilisé pour les véhicules dont le
pôle positif de la batterie est relié au châssis.
 Si vous ne placez aucun fusible dans la ligne positive, les
lignes peuvent être surchargées, et cela peut provoquer un in-
cendie.
 Une inversion de polarité peut entraîner la destruction de l'on-
duleur.
 En cas d'installations dans les véhicules ou les bateaux, l'onduleur doit
être relié au châssis ou à la masse.
 Lors de la construction d'un circuit de répartiteurs de prises (construction
de réseau), respectez les directives de la norme VDE 0100.
 Utilisez exclusivement des câbles de cuivre.
 Les câbles doivent être aussi courts que possible (< 1,8 m).
 Respectez le diamètre de câble nécessaire et placez un fusible de ligne
(fig. 8 3, page 5) aussi près que possible de la batterie dans la ligne po-
sitive (voir tableau).
Appareil
MSI912
MSI924
MSI1312
MSI1324
MSI1812/MSI1812T
MSI1824/MSI1824T
FR
Diamètre de câble
nécessaire
25 mm²
25 mm²
35 mm²
35 mm²
35 mm²
35 mm²
Raccordement de l'onduleur
Fusible de ligne
(fig. 8 3, page 5)
115 A
75 A
170 A
85 A
228 A
115 A
