10
5. Mit Hilfe von Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an
der Wand. Die Spreizdübeln und Schrauben sollen an die Montagefläche angepasst
werden (andere beim Beton, Ziegel, Gips, Holz usw.).
6. Verbinden Sie die Bedienteilklemmen mit entsprechenden Klemmen der Alarmzentrale
(siehe: Abb. 4).
7. Setzen Sie den Deckel auf die Fänge ein und schließen Sie das Gehäuse.
8. Blockieren Sie den Deckel mit den Schrauben.
6.5.2 Anschluss der Erweiterung für verdrahtete Meldelinien
Sie können an die Zentrale Folgendes anschließen:
• PERFECTA 16 / PERFECTA 16-WRL: 1 Erweiterungsmodul für Meldelinien INT-E,
• PERFECTA 32 / PERFECTA 32-WRL: 3 Erweiterungsmodule für Meldelinien INT-E.
Jedes Erweiterungsmodul ermöglicht die Systemerweiterung um 8 einstellbare verdrahtete
Meldelinien.

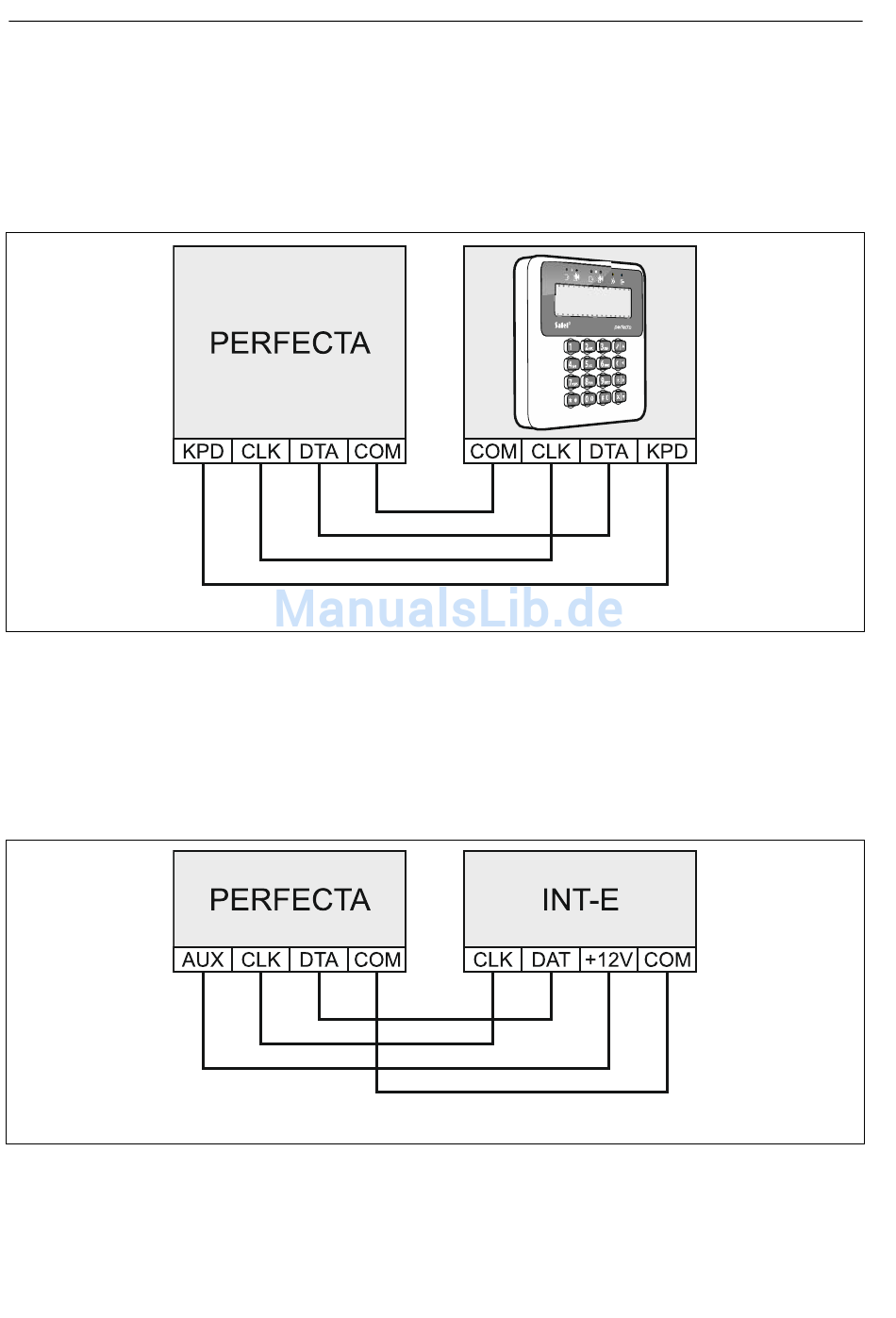

Abb. 5. Anschluss des Erweiterungsmoduls INT-E an die Zentrale.
Im Erweiterungsmodul für Meldelinien soll die folgende Adresse eingestellt werden:
• PERFECTA 16 / PERFECTA 16-WRL: 12 (0Ch),
• PERFECTA 32 / PERFECTA 32-WRL: 12 (0Ch), 13 (0Dh) oder 14 (0Eh).
Der DIP-Schalter muss auf OFF eingestellt sein.
Abb. 4. Anschluss des Bedienteils an die Zentrale.
