Verwandte Anleitungen für Satel abax2 ASP-200
Inhaltszusammenfassung für Satel abax2 ASP-200
- Seite 1 Funk-Außensignalgeber ASP-200 Firmwareversion 1.00 asp-200_de 12/22 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 Das Gerät erfüllt die Anforderungen der Technischen Regelwerke der Eurasischen Zollunion. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Webseite https://support.satel.pl zu finden.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Eigenschaften ........................2 Technische Daten ......................2 Beschreibung ........................3 Funkkommunikation......................4 Auslösung der Signalisierung ................... 4 Energiesparmodus (ECO) ....................5 Stromversorgung ......................5 Gehäuseunterteil ......................5 Montage und Inbetriebnahme ................... 5 Batteriewechsel ........................ 7... -
Seite 4: Eigenschaften

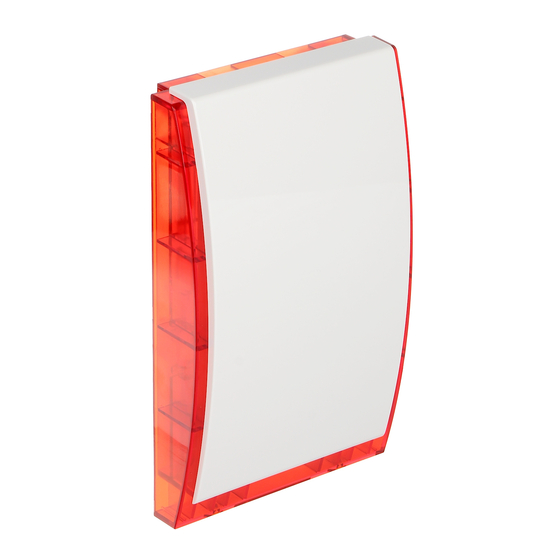

ASP-200 SATEL Der Funk-Signalgeber ASP-200 informiert über Alarme durch akustische und optische Signalisierung. Er ist für den Betrieb im bidirektionalen ABAX 2 / ABAX Funksystem bestimmt. Die Anleitung bezieht sich auf den Signalgeber mit der Programmversion 1.00 (oder höher), der durch folgende Geräte unterstützt wird: ... -
Seite 5: Beschreibung
SATEL ASP-200 Lautstärke (aus einer Entfernung 1 m)..............bis 105 dB Erfüllte Normen ....EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-4, EN 50131-5-3 Sicherheitsgrad gem. EN 50131-1 ................Grade 2 Umweltklasse gem. EN50130-5 ....................IV Betriebstemperaturbereich ................. -40C …+55C Max. -
Seite 6: Funkkommunikation
ASP-200 SATEL Funkkommunikation Der Signalgeber verbindet sich mit dem Funkbasismodul in regelmäßigen Zeitabständen, um über seinen Zustand zu informieren (periodische Kommunikation). Eine zusätzliche Kommunikation findet statt, wenn: der Signalgeber das Funkbasismodul über Sabotage informiert (Information über Sabotage wird sofort gesendet), ... -
Seite 7: Energiesparmodus (Eco)
Der Signalgeber wird mit einer 3,6 V Lithium-Thionylchlorid-Batterie gespeist. Es ist eine Hochstrombatterie, die sich durch eine hohe Kapazität auszeichnet. Die Batterie ist im Angebot von SATEL erhältlich. Der Signalgeber informiert über den Batteriezustand während jeder Übertragung. Wenn Sie die schwache Batterie durch eine neue ersetzten möchten, gehen Sie wie im Kapitel „Batteriewechsel”... - Seite 8 ASP-200 SATEL Die Batterie darf nicht zerquetscht, zerschnitten oder hohen Temperaturen ausgesetzt (ins Feuer geworfen, in den Ofen gelegt u. ä.) werden. Setzen Sie die Batterie nicht einem sehr niedrigen Druck aus, da die Gefahr der Batterieexplosion oder des Austretens von brennbaren Flüssigkeiten oder von Gas besteht.
-
Seite 9: Batteriewechsel
Umweltschutzrichtlinien zu entsorgen. 1. Starten Sie den Servicemodus in der Alarmzentrale (wenn das ABAX 2 / ABAX Funkbasismodul an die Alarmzentrale von SATEL angeschlossen ist) oder den Testmodus im System ABAX 2 / ABAX. 2. Wenn die LED ganz links im Signalgeber alle 3 Sekunden zu blinken beginnt, können Sie das Gehäuse des Signalgebers öffnen.
