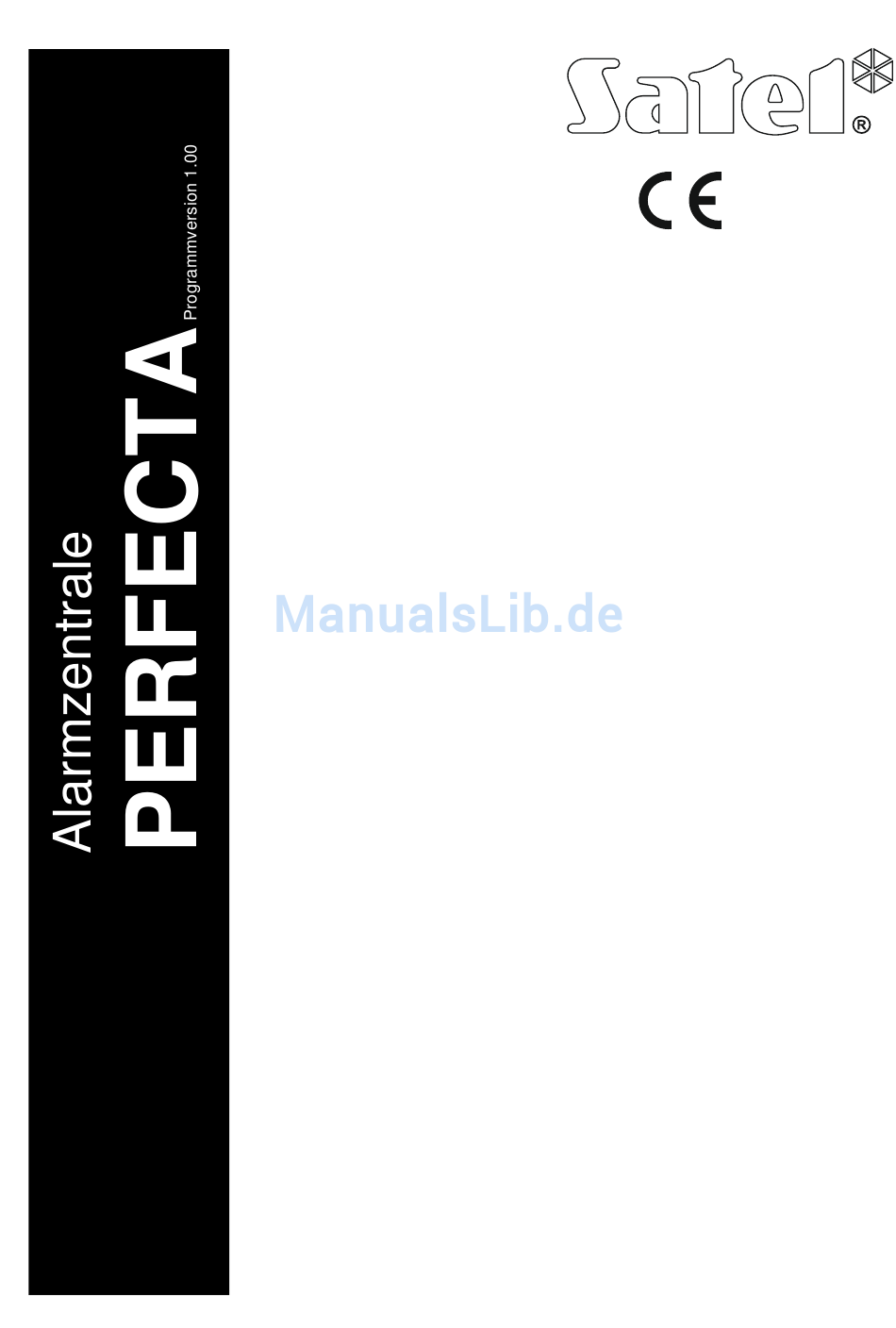

1471
ANLEITUNG
FÜR DEN ERRICHTER
SATEL sp. z o.o.
ul. Budowlanych 66
80-298 Gdańsk
POLEN
Fon: +48 58 320 94 00
www.satel.eu
perfecta_i_de 03/17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Satel Perfecta

Inhaltszusammenfassung für Satel Perfecta

  • Seite 1 1471 ANLEITUNG FÜR DEN ERRICHTER SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdańsk POLEN Fon: +48 58 320 94 00 www.satel.eu perfecta_i_de 03/17...
  • Seite 2 Alle Eingriffe in die Konstruktion, die vom Hersteller nicht erlaubt sind, oder eigenmächtige Reparaturen verursachen den Verlust der Garantie. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten. Dies kann zu Veränderungen in der technischen Spezifikation und der Software führen.

  • Seite 3: Inhaltsverzeichnis

    2. Spezifikation ........................2 3. Bedienteile ......................... 4 Eigenschaften der Bedienteile ....................5 4. Erweiterungsmodule ......................5 5. Funkgeräte PERFECTA 16-WRL / PERFECTA 32-WRL ..........5 6. Montage des Systems ....................... 5 Plan der Installation........................6 Einschätzung der Stromaufnahme im System ................. 6 Verkabelung ..........................

  • Seite 4: Einleitung

    – 2 Triggerausgänge Typ OC. • Maximale Anzahl einstellbarer Ausgänge: – 12 (PERFECTA 16 und PERFECTA 32), – 16 (PERFECTA 16-WRL und PERFECTA 32-WRL) – Ausgänge mit den Nummern von 13 bis 16 unterstützen die Funksignalgeber MSP-300. • 23 verfügbare Funktionen.

  • Seite 5: Benutzer

    • Benachrichtigung über Ereignisse an 8 Telefonnummern in Form von: – 16 Sprachmeldungen, – SMS-Nachrichten mit automatisch erzeugtem Inhalt. • Integriertes Sprachmodul zur Wiedergabe von Sprachmeldungen, um per Telefon zu benachrichtigen. • Informieren über Ereignisse der Benutzer der Applikation PERFECTA C über ONTROL Push-Nachrichten. SMS-Steuerung •...

  • Seite 6: Bedienteile

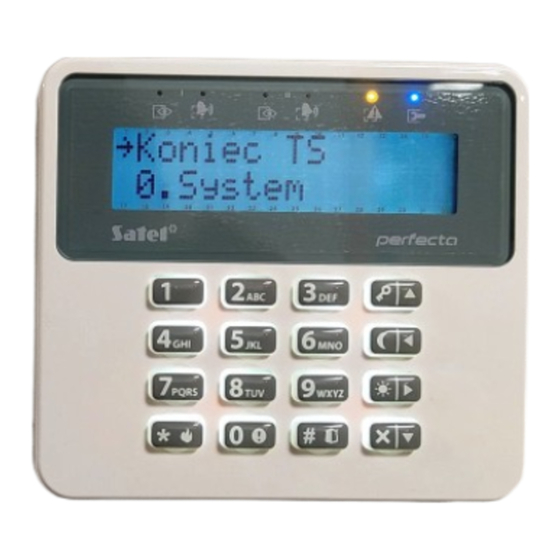

    • Kontrolle des Akkustatus und Tiefentladeschutz. 3. Bedienteile Abb. 1. Bedienteil PRF-LCD / PRF-LCD-WRL. Die Firma SATEL bietet folgende Bedienteile für die Alarmzentralen PERFECTA an: PRF-LCD – verdrahtetes LCD-Bedienteil mit normaler Tastatur, PRF-LCD-WRL – drahtloses LCD-Bedienteil mit normaler Tastatur (unterstützt die Zentralen...

  • Seite 7: Eigenschaften Der Bedienteile

    INT-O / INT-ORS – Erweiterung der Ausgänge. Ermöglicht die Systemerweiterung um 8 einstellbare verdrahtete Ausgänge. 5. Funkgeräte PERFECTA 16-WRL / PERFECTA 32-WRL Die Zentrale PERFECTA 16-WRL / PERFECTA 32-WRL unterstützt folgende Funkgeräte 433 MHz: MFD-300 – Funk-Wassermelder. MGD-300 – Funk-Glasbruchmelder.

  • Seite 8: Plan Der Installation

    PERFECTA SATEL Plan der Installation Vor der Montage bereiten Sie einen Plan der Sicherheitsanlage vor. Es wird empfohlen, einen Entwurf des Objektes auszuführen und alle Module, die zum Alarmsystem gehören (Zentrale, Bedienteile, Tastaturen, Melder, Signalgeber, Erweiterungsmodule usw.), auf dem Objekt zu verankern. Die Zentrale und andere Elemente des Alarmsystems sollten innerhalb des Schutzbereichs montiert werden.

  • Seite 9: Beschreibung Der Hauptplatine

    – blinkt beim eingeschalteten GSM/GPRS-Wahlgerät. RESET-Pins zur Inbetriebnahme der Zentrale in Notfällen (siehe: „Notstart der Zentrale” S. 15). RS-232-Schnittstelle (TTL). Leiter zum Anschluss des Akkumulators (rot +, schwarz -). Kabel zum Anschluss der Antenne (empfohlene Antenne: ANT-GSM-I von SATEL).

  • Seite 10: Anschluss Der Komponenten An Den Datenbus

    Steckplatz SIM2 zur Montage der zweiten SIM-Karte. Einstecken der SIM-Karte vor dem Einstellen des PIN-Codes der Karte in der Zentrale ist nicht empfohlen. Funkmodul. Nur PERFECTA 16-WRL und PERFECTA 32-WRL Mini-Klinkenbuchse zum Anschluss des Mikrofons. Beschreibung der Klemmen: - Stromversorgungseingang (18 V AC).

  • Seite 11: Anschluss Der Bedienteile

    SATEL PERFECTA Bei den meisten Komponenten, die an den Datenbus anzuschließen sind, ist die Einstellung der richtigen Adresse erforderlich. Zwei Komponenten können nicht dieselbe Adresse haben (ihre Identifikation ist dann nicht möglich). In den Kapiteln bezüglich der bestimmten Geräten finden Sie Informationen zur Adresseinstellung.

  • Seite 12: Anschluss Der Erweiterung Für Verdrahtete Meldelinien

    Abb. 5. Anschluss des Erweiterungsmoduls INT-E an die Zentrale. Im Erweiterungsmodul für Meldelinien soll die folgende Adresse eingestellt werden: • PERFECTA 16 / PERFECTA 16-WRL: 12 (0Ch), • PERFECTA 32 / PERFECTA 32-WRL: 12 (0Ch), 13 (0Dh) oder 14 (0Eh). Der DIP-Schalter muss auf OFF eingestellt sein.

  • Seite 13: Anschluss Der Erweiterung Für Verdrahtete Ausgänge

    SATEL PERFECTA Abb. 6. Einstellung der DIP-Schalter im Modul INT-E. Die Tabelle 2 zeigt die Nummerierung von Meldelinien im Erweiterungsmodul je nach eingestellter Adresse. Ist die Nummer der Linie im Erweiterungsmodul mit der Nummer der drahtlosen Linie gleich, können Sie bestimmen, welche der Linien unterstützt wird.

  • Seite 14: Anschluss Von Meldern Und Anderen Geräten An Meldelinien

    PERFECTA SATEL Abb. 8. Einstellung der DIP-Schalter im Modul INT-O. Sie können an die Zentrale das Modul INT-O oder INT-ORS anschließen. Es erlaubt die Systemerweiterung um 8 einstellbare verdrahtete Ausgänge. Erweiterungsmodul muss Adresse (0Fh) eingestellt werden. Beim Erweiterungsmodul INT-ORS muss der 10. DIP-Schalter auf ON eingestellt werden.

  • Seite 15: Anschluss Der Signalgeber

    Abb. 10. Anschluss der Signalgeber an die Ausgänge der Zentrale. I – Signalgeber ohne eigene Stromquelle. II – Signalgeber mit eigener Stromquelle. Anschluss des Mikrofons Das Mikrofons ermöglicht dem Benutzer das Reinhören in das überwachte Objekt nach der Verbindungsaufnahme mit der Alarmzentrale. Die Firma SATEL bietet das Mikrofon MIC-1...

  • Seite 16: Anschluss Der Stromversorgung Und Inbetriebnahme Der Zentrale

    PERFECTA SATEL an. Es ermöglicht den Anschluss an die Mini-Klinkenbuchse der Zentrale. Falls Sie sich auf ein anderes Mikrofon entscheiden, soll es ein Elektret-Mikrofon sein, z.B. ein typisches Computer-Mikrofon. Bei der Auswahl des Montageortes beachten Sie, dass Gardinen, Vorhänge, Möbelpolster, Akustikplatten etc.

  • Seite 17: Starten Des Servicemodus

    SATEL PERFECTA 4. Den Akkumulator an die entsprechenden Leitungen (rot an Plus, schwarz an Minus des Akkus) anschließen. Wenn die Kabelenden des Akkumulators anzuschrauben sind, benutzen Sie die mit der Zentrale mitgelieferten Adapter (schneiden Sie nicht die Kabelendungen des Akkumulators ab). Die Zentrale wird nicht gestartet, wenn Sie nur den Akku anschließen.

  • Seite 18: Erste Schritte Nach Der Inbetriebnahme Der Zentrale

    Inbetriebnahme der Zentrale mit Werkseinstellungen gehen Sie wie folgt vor: 1. Schließen Sie an die Zentrale den Computer an. 2. Registrieren Sie die Funkbedienteile über das Programm PERFECTA S Funkbedienteile. 3. Aktivieren Sie die Identifizierung der an den Datenbus der Zentrale angeschlossenen Geräte.

  • Seite 19: Programmieren Der Adresse, Ohne Start Des Servicemodus

    SATEL PERFECTA 4. Am Bedienteil, in welchem Sie die Adresse ändern wollen, drücken Sie die Zifferntaste, welche der neuen Adresse entspricht. 5. Drücken Sie , um die Funktion zu beenden (die Funktion wird automatisch 2 Minuten nach ihrer Aktivierung beendet). Das Bedienteil wird neugestartet.

  • Seite 20: Anschluss Des Computers An Die Zentrale

    Zentrale betriebenen Komponenten identifizieren. Vor der Montage der Funkkomponente: 1. Installieren Sie die Batterie im Gerät. 2. Registrieren Sie das Gerät in der Zentrale. Sie können das über PERFECTA S oder über das LCD-Bedienteil durchführen.

  • Seite 21: Hinzufügung Neuer Funkkomponenten

    SATEL PERFECTA 6.14.1 Hinzufügung neuer Funkkomponenten Programm PERFECTA S Hinzufügung eines Funk-Bedienteils 1. Klicken Sie auf die Registerkarte „Module”. 2. Klicken Sie auf ein der unbenutzten Bedienteile. Die Adresse des Bedienteils wird dem Funk-Bedienteil nach der Beendigung der Hinzufügung zugewiesen.

  • Seite 22: Löschen Der Funkkomponenten

    − Hinzufügung des Signalgebers: Ausgang, welchem Sie den Signalgeber zuweisen wollen. 9. Drücken Sie . Das Gerät wird hinzugefügt. 6.14.2 Löschen der Funkkomponenten Programm PERFECTA S Löschen des Funk-Bedienteils 1. Klicken Sie auf die Registerkarte „Module”. 2. Klicken Sie auf das zu löschende Funk-Bedienteil. 3. Klicken Sie auf 4.

  • Seite 23: Nummerierung Der Meldelinien Und Ausgänge Im System

    • Erweiterungsmodul mit der Adresse 13 (0Dh) – Nummern von 17 bis 24, • Erweiterungsmodul mit der Adresse 14 (0Eh) – Nummern von 25 bis 32. 7.1.2 Drahtlose Meldelinien PERFECTA 16-WRL / PERFECTA 32-WRL Bei der Hinzufügung der Funk-Melder wählen Sie die Nummern der Meldelinien, welche drahtlos werden.

  • Seite 24: Technische Daten

    Spannungsversorgung ............... 18 V AC ±15%, 50-60 Hz Empfohlener Transformator ..................... 40 VA Ruhestromaufnahme PERFECTA 16 / PERFECTA 32 .......... 150 mA PERFECTA 16-WRL / PERFECTA 32-WRL ....... 220 mA Max. Stromaufnahme PERFECTA 16 / PERFECTA 32 .......... 180 mA PERFECTA 16-WRL / PERFECTA 32-WRL .......

  • Seite 25: Bedienteil Prf-Lcd

    Betriebstemperaturbereich ..................-10…+55 °C Maximale Feuchtigkeit ....................93±3% Abmessungen der Elektronikplatine PERFECTA 16 / PERFECTA 32 ........ 160 x 68 mm PERFECTA 16-WRL / PERFECTA 32-WRL .... 160 x 110 mm Gewicht PERFECTA 16 / PERFECTA 32 ..........105 g PERFECTA 16-WRL / PERFECTA 32-WRL ......
