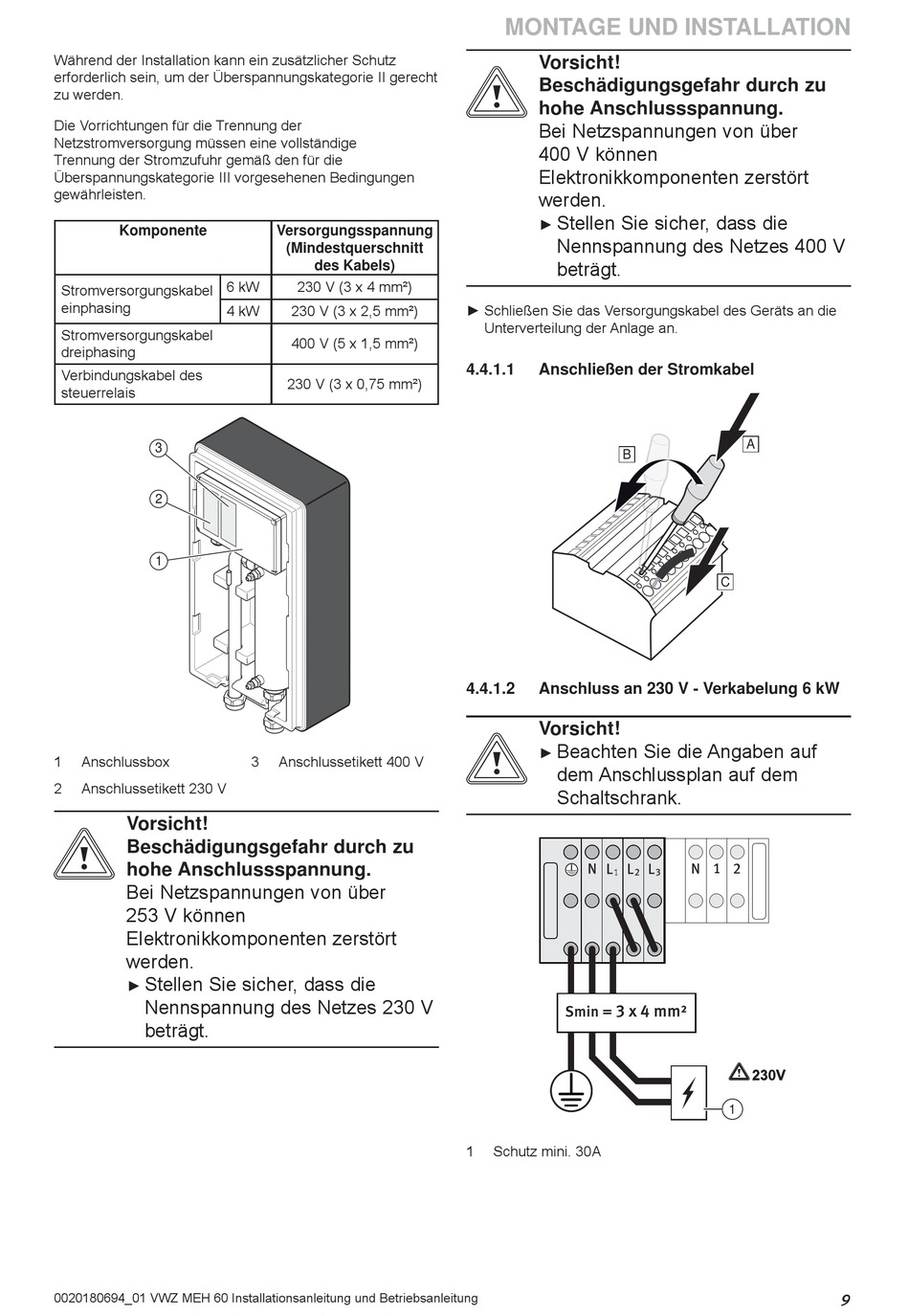

Während der Installation kann ein zusätzlicher Schutz
erforderlich sein, um der Überspannungskategorie II gerecht
zu werden.
Die Vorrichtungen für die Trennung der
Netzstromversorgung müssen eine vollständige
Trennung der Stromzufuhr gemäß den für die
Überspannungskategorie III vorgesehenen Bedingungen
gewährleisten.
Komponente
6 kW
Stromversorgungskabel
einphasing
4 kW
Stromversorgungskabel
dreiphasing
Verbindungskabel des
steuerrelais
3
2
1
1 Anschlussbox
2 Anschlussetikett 230 V
Vorsicht!
b
Beschädigungsgefahr durch zu
hohe Anschlussspannung.
Bei Netzspannungen von über
253 V können
Elektronikkomponenten zerstört
werden.
Stellen Sie sicher, dass die
►
Nennspannung des Netzes 230 V
beträgt.
0020180694_01 VWZ MEH 60 Installationsanleitung und Betriebsanleitung
Versorgungsspannung
(Mindestquerschnitt
des Kabels)
230 V (3 x 4 mm²)
230 V (3 x 2,5 mm²)
400 V (5 x 1,5 mm²)
230 V (3 x 0,75 mm²)
3 Anschlussetikett 400 V
MONTAGE UND INSTALLATION
Vorsicht!
b
Beschädigungsgefahr durch zu
hohe Anschlussspannung.
Bei Netzspannungen von über
400 V können
Elektronikkomponenten zerstört
werden.
Stellen Sie sicher, dass die
►
Nennspannung des Netzes 400 V
beträgt.
► Schließen Sie das Versorgungskabel des Geräts an die
Unterverteilung der Anlage an.
4.4.1.1 Anschließen der Stromkabel
B
4.4.1.2

Anschluss an 230 V - Verkabelung 6 kW

Vorsicht!
b
Beachten Sie die Angaben auf
►
dem Anschlussplan auf dem
Schaltschrank.
N1 L3 L2
1
3G4
1 Schutz mini. 30A
A
C
L1 02 01
1
9
