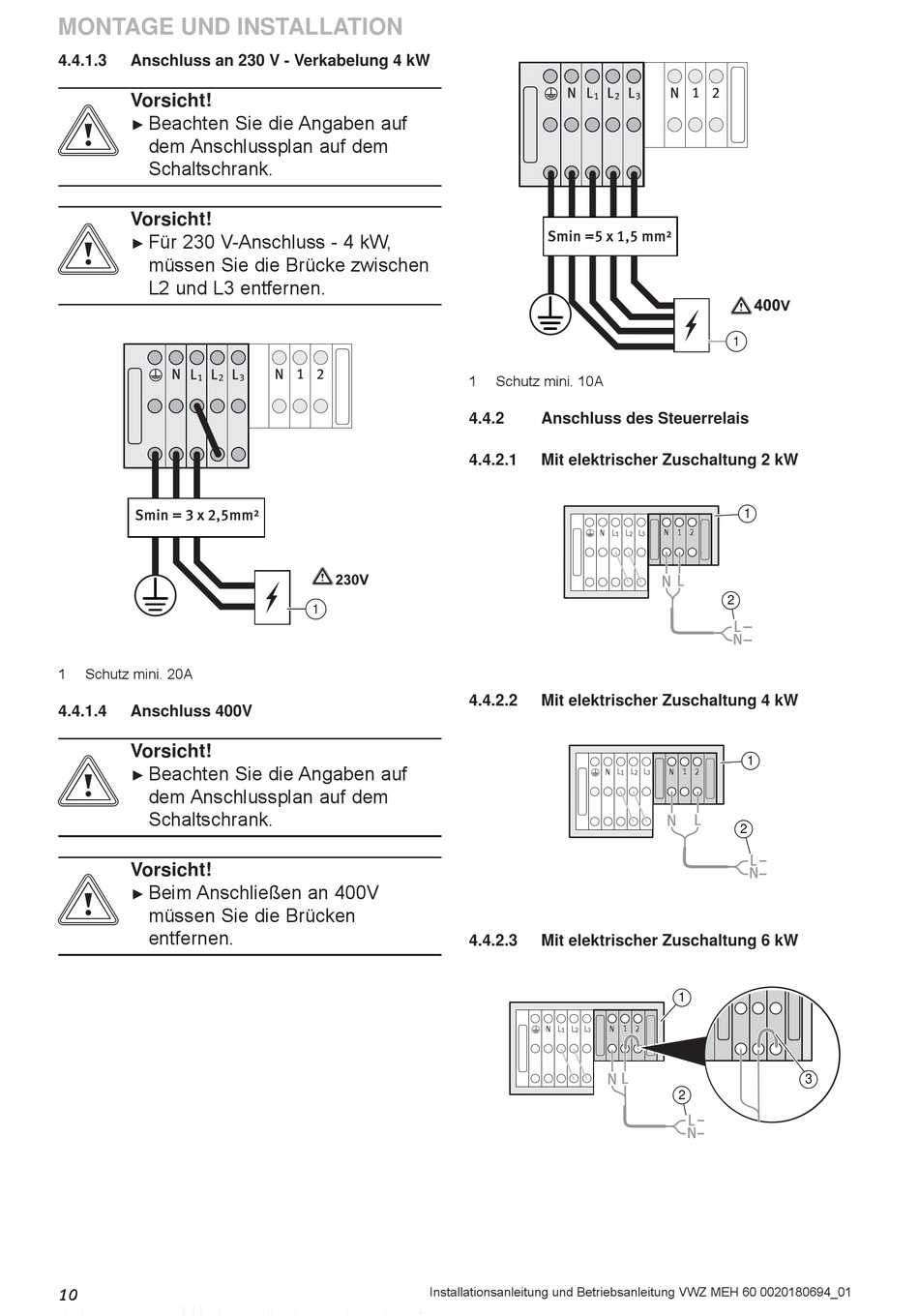

MONTAGE UND INSTALLATION
4.4.1.3

Anschluss an 230 V - Verkabelung 4 kW

Vorsicht!
b
Beachten Sie die Angaben auf
►
dem Anschlussplan auf dem
Schaltschrank.
Vorsicht!
b
Für 230 V-Anschluss - 4 kW,
►
müssen Sie die Brücke zwischen
L2 und L3 entfernen.
N1 L3 L2
1 Schutz mini. 20A
4.4.1.4 Anschluss 400V
Vorsicht!
b
Beachten Sie die Angaben auf
►
dem Anschlussplan auf dem
Schaltschrank.
Vorsicht!
b
Beim Anschließen an 400V
►
müssen Sie die Brücken
entfernen.
10
L1 02 01
1
N1 L3
1 Schutz mini. 10A
4.4.2

Anschluss des Steuerrelais

4.4.2.1

Mit elektrischer Zuschaltung 2 kW

N
4.4.2.2

Mit elektrischer Zuschaltung 4 kW

4.4.2.3 Mit elektrischer Zuschaltung 6 kW
N L L L
1 2 3
Installationsanleitung und Betriebsanleitung VWZ MEH 60 0020180694_01
L2 L1 02 01
1
1
L L L N 1 2
1 2 3
2
1
L L L
N N 1 2
1 2 3
2
1
N 1 2
2
3
