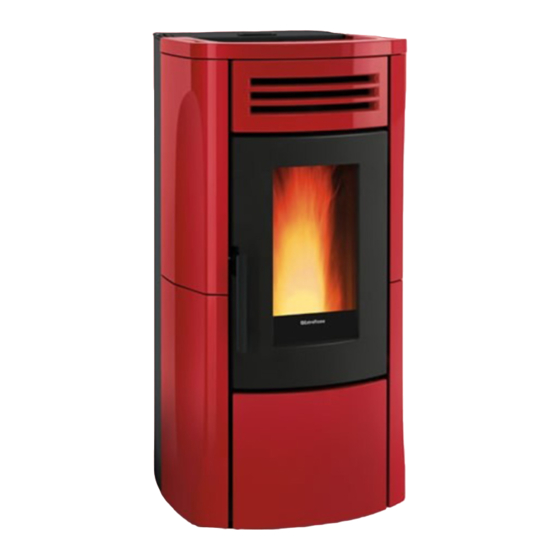

- Seite 1 BeNutZerHANDBuCH pelletöfeN terry plus MADE ITALY design & production 004277340 - Rev 000...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
MINDESTABSTÄNDE ..............................................9 HErmETiSCHE inSTaLLaTiOn ..................................11 VErBrENNuNgSlufT ............................................11 rAuCHgASABZugSSYSTEM ..........................................11 DETaiLS TErrY PLUS ..................................... 12 EiGEnSCHaFTEn DEr KanaLiSiErUnG ..............................13 FUnKTiOnSWEiSE KanaLiSiErUnG naCH WErKSvOrGabEn....................... 13 FUnKTiOnSWEiSE KanaLiSiErUnG miT THErmOSTaT ODEr SOnDE (OPTiOn) ................. 13 ZUSäTZLiCHES THErmOSTaT EXT. THErmOSTaT (OPTiOnaL) ....................... 14 SICHEruNg .................................................14... - Seite 4 ATENÇÃO - OBrIgATÓrIO ATTENZIONE TASSATIVO ANTES dE mOVImENTAr A SAlAmANdrA, rETIrAr PrImA dI mOVImENTArE lA STufA TOglIErE lE AS cErâmIcAS INdIcAdAS PArA EVITAr dANOS. mAIOlIchE INdIcATE PEr EVITArE dANNI. PArA O AlINhAmENTO SuPErIOr uSE 2 PArAfu- PEr l’AllINEAmENTO dEl TOP uTIlIZZArE lE 2 VITI. SOS.
- Seite 5 Silicone DEUTSCH...
-
Seite 6: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Seite 7 KENNTNIS BENUTZT WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN.
-
Seite 8: Fachgerechte Wartung
Š DER WÄRMERZEUGER WURDE SO KONZIPIERT, DASS ER UNTER JEGLICHEN (AUCH KRITISCHEN) KLIMATISCHEN BEDINGUNGEN FUNKTIONIERT. IM FALL VON SPEZIELL UNGÜNSTIGEN WITTERUNGSVERHÄLTNISSEN (STARKER WIND, FROST) KöNNTEN SICHER-HEITSEINRICHTUNGEN GREIFEN, DIE DEN WÄRMERZEUGER ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š... -
Seite 9: Installation
InstallatIon allgemeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 10: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 11: Hermetische Installation
HermetIscHe InstallatIon Der Generator ist ein vollkommen, bezüglich der Installationsumgebung, dichtes Produkt; dies bedeutet, dass es ideal für Passivhäuser ist, da es die im Inneren der Wohnungen vorhandene Luft nicht entnimmt. Verbrennungsluft Um die Dichtheit des Ofens zu gewährleisten, muss der Verbindungsschlauch der Verbrennungsluft (Verbrennung) direkt an den Außenbereich unter Verwendung von geeigneten Schläuchen und dichten Anschlüssen verbunden werden. -
Seite 12: Details Terry Plus
DEtAIls tERRY Plus On/Off Auslass Raumlüfter Kanalisierung Z1 Sicherung Versorgung 230V Zugang Brennkammer und Einlass Verbrennungsluft Eingang EXT. THERMOSTAT Aschekasten Pelletbehälter Druckverschluss Rauchauslass Funkkarte/Notfall Eingänge Thermostate Kanalisierung Z2 Kanalisierungen DEUTSCH... -
Seite 13: Eigenschaften Der Kanalisierung
EIGEnsCHAFtEn DER KAnAlIsIERunG Der Ofen ist mit zwei unabhängigen Ausgängen für die Kanalisierung ausgestattet. Von Werk aus sind die Kanalisierungen 1 - 2 aktiviert. Eigenschaften: Š Durchmesser Ausgang Kanalisierung: 2x80 mm Š empfohlene maximale Länge der Kanalisierung 8 m Š die Kanalisierung kann mit Thermostat geregelt werden Š... -
Seite 14: Zusätzliches Thermostat Ext. Thermostat (Optional)
FunKtionSWeiSe deR KanaliSieRunG Mit Sonde ntC 10KΩ (optional) SET auf OFF eingestellt Der kanalisierte Motor bleibt abgeschaltet, außer im Falle, in dem die Die gewünschte Temperatur einstellen ( von 7 bis 37 °C) Rauchgastemperatur die normalen Betriebstemperaturen nicht übersteigt Nachdem die spezifische Schwelle zur Aktivierung erreicht und überschritten wurde, folgt der Motor der Kanalisierung bei zu erreichender Temperatur dem Verlauf des SET auf AUTO eingestellt Ofens. -
Seite 15: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignit. -
Seite 16: Funkkarte/Notfall
Funkkarte/notFall Der Ofen ist mit einer Not-Funkkarte, die sich seitlich befindet, ausgestattet, und die die Grundverwaltung des Ofens im Fall von Defekt oder Fehlfunktion des Handbediengeräts erlaubt. Nicht in Gebrauch Die Funktionen, die durch die Not-Karte verwaltet werden können, sind: Vorhandensein von Stromversorgung Leistungsverminderung Led aus: Ofen abgeschaltet. -
Seite 17: Funksteuerung
FunKsTeuerunG KOnFiGurATiOn Die PRoZeDUR DeR KoDieRUNg DeR FUNKSteUeRUNg: 1. trennen Sie den ofen von der Versorgung ab. , bis die Bildschirmseite zur Auswahl der RADIO IDerscheint. 2. Drücken Sie gleichzeitig die tasten 3. Wählen Sie über die tasten die neue RADIO ID. 4. -
Seite 18: Eigenschaften Der Funksteuerung
eiGenschAFTen der FunKsTeuerunG Die Funksteuerung ist mit einem Display Lcd mit Hintergrundbeleuchtung ausgestattet. Die Dauer der Hintergrundbeleuchtung beträgt 5 Sekunden. Das Display schaltet sich nach einer bestimmten Zeit aus, um den Batterieverbrauch zu vermindern (Modalität Sleep). es wird durch Druck der taste oN/oFF (6) erneut eingeschaltet. ACHTUNg! Lassen Sie die Funksteuerung nicht direkt oder indirekt mit Wasser in Kontakt kommen. -
Seite 19: Display
dispLAy BILDSCHIRMSEITE IN BETRIEB STAND-BY aktiv Chrono aktiv Batterie leer Leistung 1-5^ Uhrzeit erfasste Umgebungstemperatur eingestelltes Set Raumtemperatur textvisualisierung BILDSCHIRMSEITE MIT EXTERNEM THERMOSTAT, DAS AN DIE KLEMME "EXT. THERMOSTAT" ANgESCHLOSSEN IST Uhrzeit Zeigt den Kontakt des zusätzlichen externen thermostats an textvisualisierung DEUTSCH... -
Seite 20: Allgemeines Menü
ALLGeMeines MenÜ TASTE FUNKTION TASTE FUNKTION Ablauf der Parameter taste Zurück - Ausgang änderung der einstellungsdaten taste Zündung - Abschaltung taste Zugang zum Menü RAUMLUEFTER KANALISIERUNg 1 SET RAUMTEMP* KANALISIERUNg 2 SET RAUMTEMP* EASY SETUP CHRONO FREIgABE PRg1 WOCHENPR. KAN1 FREIgABE PRg2 PRg1... -
Seite 21: Grundanweisungen
GrundAnWeisunGen Bei den ersten Zündungen des Ofens sind die folgenden Vor der Zündung des Ofens sind folgende Punkte zu überprüfen: Ratschläge zu beachten: Der Behälter muss mit Pellets gefüllt sein. Š Š es ist möglich, dass leichte gerüche erzeugt werden, die der Š... -
Seite 22: Funktionsweise Und Logik
FunKTiOnsWeise und LOGiK ZÜndunG Drücken Sie nach der Prüfung der oben aufgelisteten Punkte die taste für drei Sekunden, um den ofen zu zünden. Für die Phase der Zündung stehen 15 Minuten zur Verfügung, in denen die Anwesenheit der Flamme besteht. Bei erreichen der Kontrolltemperatur bricht der ofen die Phase der Zündung ab und geht auf VoRBeReiteN über. -
Seite 23: Raumluefter
rAuMLueFTer Das Menü erlaubt die einstellung von zwei Betriebmodalitäten des vorderen Lüfters: AUto - KoMFoRt. Zur einstellung: OK > RAuMluEFtER >sEt KAnALisierunG 1 Das Menü erlaubt die einstellung von zwei Betriebmodalitäten der Kanalisierung 1 und die Regulierung des Set temperatur, falls eine NtC- Sonde im eingang verbunden wäre: oFF - AUto - KoMFoRt Zur einstellung: OK >... -
Seite 24: Chrono
chrOnO Diese Funktion erlaubt, die automatische Zündung oder Abschaltung des ofens zu programmieren. Werkseitig ist CHRONO deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines tages, die für alle Wochentage zu benutzen sind. in jeder Zeitspanne können die uhrzeit der Zündung und Abschaltung, die Tage der Benutzung der programmierten Zeitspanne, die gewünschte Temperatur und das set Leistung eingestellt werden. - Seite 25 BEISPIEL CHRONO ÜBERLAPPENDE UHRZEITEN/ZEITSPANNEN Zeitspanne 02:00 08:00 16:30 23:00 Leistung 02:00 08:00 16:30 23:00 Set temperatur 22° 18° 02:00 08:00 16:30 23:00 Start 02:00 Zeitspanne 1 Leistung 3 - Set temp 22°C Stop 23:00 Start 08:00 Zeitspanne 2 Leistung 1 - Set temp 18°C Stop 16:30 Funktionsweise ofen DEUTSCH...
-
Seite 26: Wochenpr. Kan1
WOchenpr. KAn1 Diese Funktion erlaubt, die automatische Zündung oder Abschaltung der Kanalisierung zu programmieren. Werkseitig ist WOCHENPR. KAN1 deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines tages, die für alle Wochentage zu benutzen sind. in jeder Zeitspanne können die uhrzeit von Zündung und Abschaltung, die Tage der Verwendung des programmierten Bereichs eingestellt werden. -
Seite 27: Einstellung
einsTeLLunG Š DATUM/UHRZEIT Š SPRACHE SieHe KAPiteL: eiNSteLLUNgeN eRSte ZüNDUNg. Š gRAD dispLAy Das Menü "DISPLAY" erlaubt: Š Den timer Ausschaltung Hintergrundbeleuchtung des Displays Š Den Kontrast des DiSPLAySzu regulieren. einstellen. Š Die Hintergrundbeleuchtung zu aktivieren/deaktivieren. Š Den timer Ausschaltung Display einstellen (Modalität Sleep). Š... -
Seite 28: Erste Ladung
ersTe LAdunG Diese Funktion erlaubt die Aktivierung des getriebemotors zur Pelletladung für den Dauerbetrieb. Versichern Sie sich vor der Aktivierung der Funktion, dass der ofen kalt und im Zustand "oFF" ist. Zur einstellung: OK > EinstEllung > ERstE lADung Um die unterbrechungsfreie Zufuhr abzubrechen, ist es ausreichend, die taste oK für 3 Sekunden zu drücken. deLTA-T Diese Funktion erlaubt die einstellung der grenzwerte der Hysterese für die Zündung (DeLtA-t oN) und die Abschaltung (DeLtA-t oFF), die verwendet werden, um ein intervall zur Regelung zu schaffen, im Falle dass sie nicht von einem externen thermostat verwaltet werden. -
Seite 29: Reinigung Und Wartung
NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š Sicherstellen, dass der Stecker des Versorgungskabels herausgezogen ist, da der Generator für die Zündung programmiert sein könnte. - Seite 30 BRennschale und BRennkammeR: Über ein mechanisches System wird die Brennschalen-Reinigung in festgesetzten Intervallen automatisch ausgeführt. Man empfiehlt jedenfalls, mit einem Aschesauger eventuelle Rückstände zu beseitigen. Š Saugen Sie die zwischen Trennwand und Feuertüre abgelagerte Asche ab. Š Entfernen Sie die Flammemschutz-Einheit. Š...
-
Seite 31: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
eine sauBeRe BRennschale gaRantieRt eine koRRekte funktionsWeise! die BRennschale und dessen öffnungen müssen immeR fRei Von Rückständen deR VeRBRennung sein, damit eine oPtimale VeRBRennung auch im VeRlauf deR zeit gaRantieRt WeRden kann. hieRduRch können stöRungen VeRmieden WeRden, die den einsatz Von technischem fachPeRsonal eRfoRdeRlich machen. - Seite 32 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pelletbehälter, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
- Seite 33 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pelletbehälter, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
-
Seite 34: Anzeigen
Anzeigen DisplAy grunD Generator abgeschaltet START Die Phase START ist im Gang. PELLET LADEN Die kontinuierliche Pelletzufuhr während dem Zustand der Zündung ist im Gang. ZÜNDUNG Die Phase für die Zündung der Flamme ist im Gang. VORBEREITEN Die Phase der Stabilisierung der Flamme ist im Gang. BETRIEB Der Generator ist in Betrieb und funktioniert mit Set Benutzer MODULATION... -
Seite 35: Alarme
AlArMe DisplAy erlÄuTerung lÖsung RAUCHMOTOR Defekt am Rauchgasmotor Mit dem Kundendienstzentrum Kontakt aufnehmen DEFEKT RAUCHSONDE Defekt an der Rauchsonde Mit dem Kundendienstzentrum Kontakt aufnehmen Die Pelletzufuhr kontrollieren ("siehe Einstellung Pellet Laden"). RAUCH HEISS Hohe Rauchgastemperatur Falls das Problem nicht gelöst wird, einen zugelassenen Techniker kontaktieren Überprüfen, ob Pellets im Tank vorhanden sind, oder nicht. -
Seite 36: Garantiebedingungen
Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. Die Firma Extraflame S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können. - Seite 37 Wird das Produkt in einer der von der Firma Extraflame S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten.
- Seite 38 DEUTSCH...
- Seite 39 DEUTSCH...
- Seite 40 Der Hersteller behält sich vor, die in den vorliegenden Unterlagen wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden. 29/06/2018 004277340-000 - MAN.UT TERRY PLUS...
