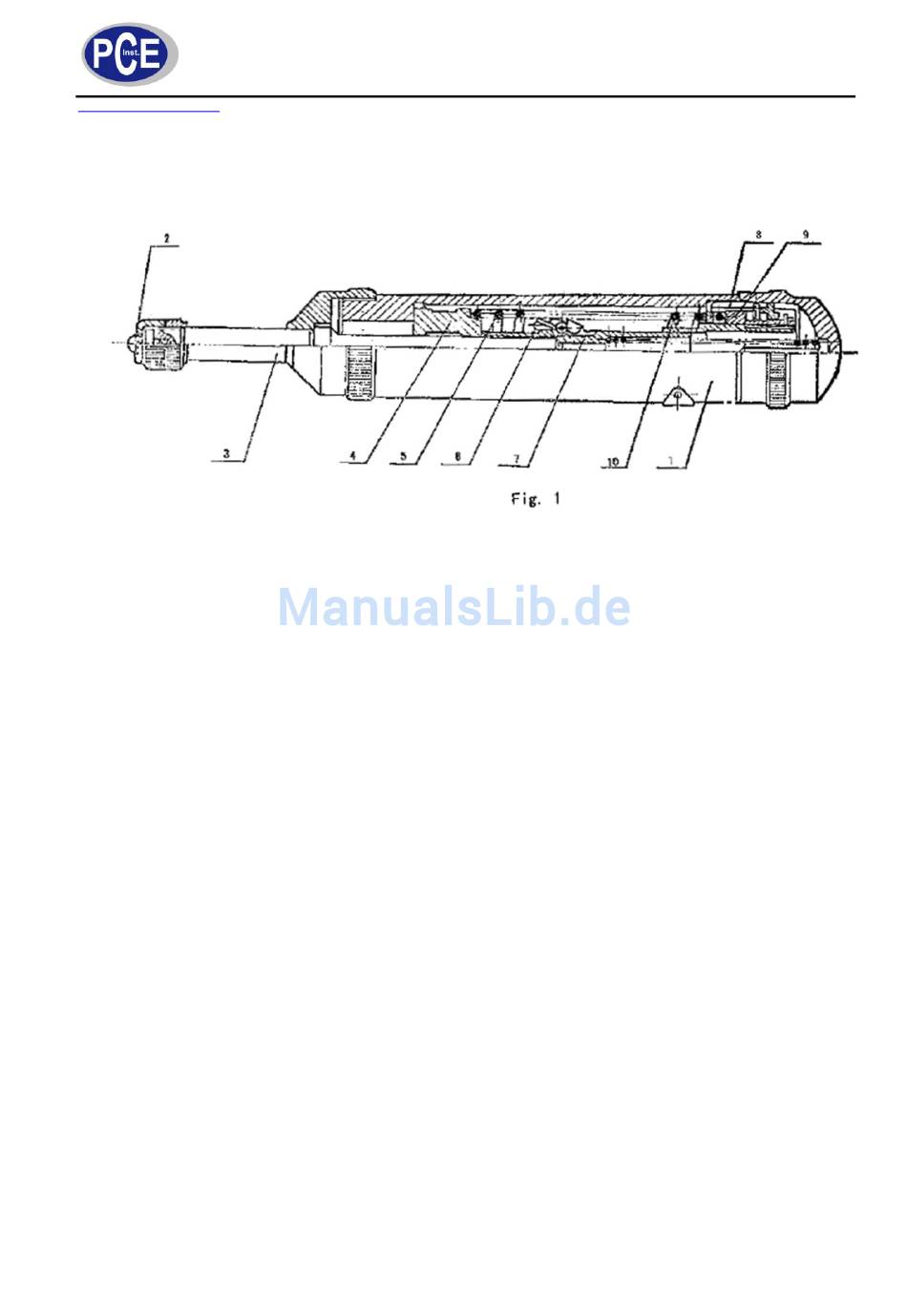

Gerätebeschreibung
1.
Stahlgehäuse, beinhaltet die Mechanik.
2.
Vorder Verschluss mit der Stahlkugel (und Kontermutter), führt den Schlagbolzen und verhindert, dass die
Stahlkugel während des Prüfvorganges verrutscht und die Energie optimal überträgt.
3.
Schlagbolzen, überträgt die Schallenergie.
4.
Schlaghammer, überträgt in Verbindung mit der Feder die Schlagenergie.
5.
Feder, erzeugt die Schlagenergie.
6.
Haken, diese halten den Schlaghammer und die Feder fest (um die Schlagenergie in der Feder zu
speichern).
7.
Hakensitz, dieser unterstützt die Haken und führt den Schlagbolzten.
8.
Anschlussmutter, diese dient der Anpassung der Schlagenergie (in Verbindung mit der Gewindestange).
9.
Gewindestange, diese sitzt in der Anschlussmutter und dient der Anpassung der Schlagenergie indem die
Feder mehr oder weniger gespannt wird.
10. Auslöser der Verriegelung, diese stellt sicher, dass die Haken gemeinsam gelöst werden. Wenn die Feder
über den Kontaktgeber gedrückt wird, löst dieser aus und die Kugel wird nach unten getrieben.
