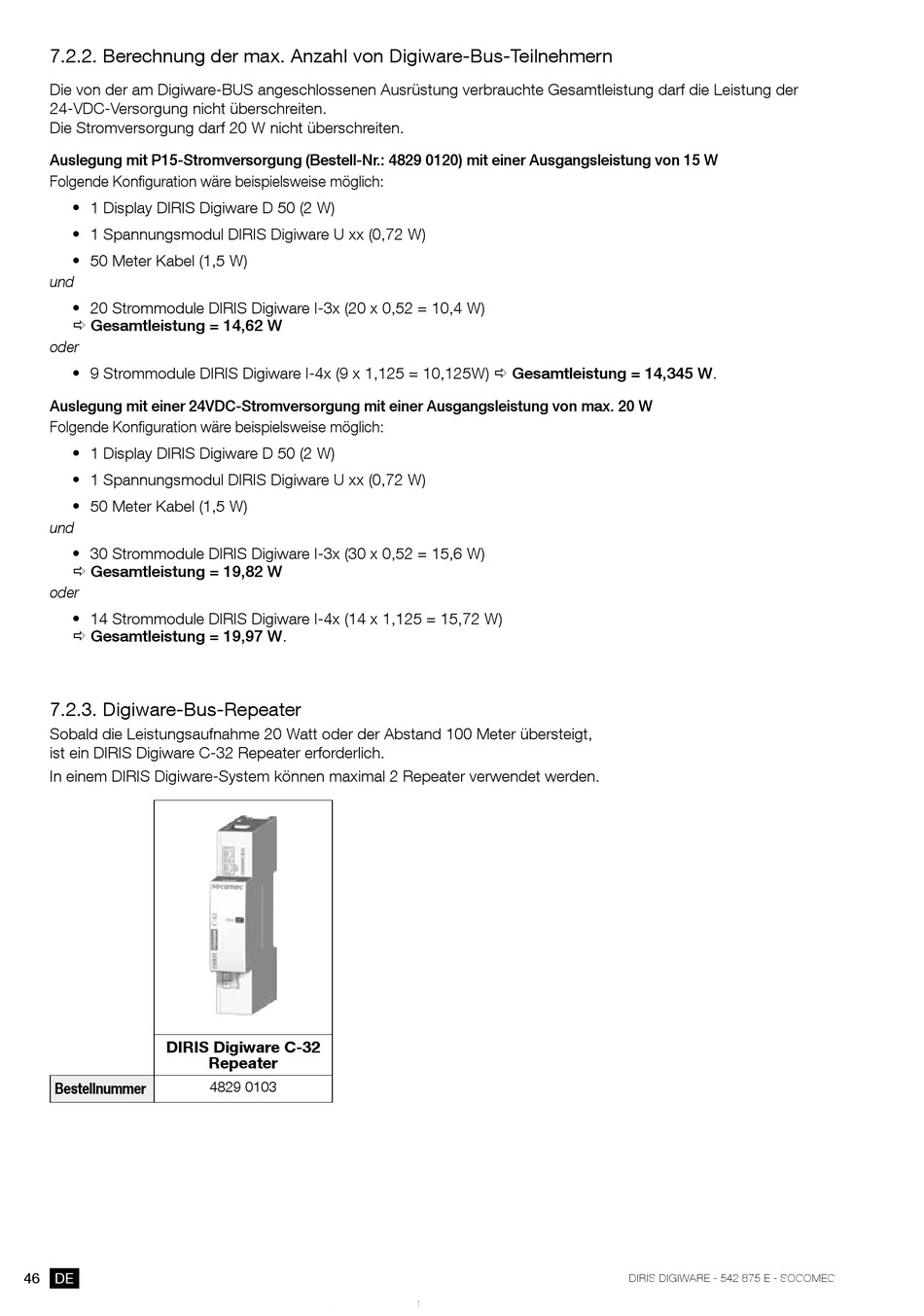

7 .2 .2 . Berechnung der max . Anzahl von Digiware-Bus-Teilnehmern
Die von der am Digiware-BUS angeschlossenen Ausrüstung verbrauchte Gesamtleistung darf die Leistung der
24-VDC-Versorgung nicht überschreiten.
Die Stromversorgung darf 20 W nicht überschreiten.
auslegung mit P15-stromversorgung (Bestell-nr.: 4829 0120) mit einer ausgangsleistung von 15 W
Folgende Konfiguration wäre beispielsweise möglich:
• 1 Display DIRIS Digiware D 50 (2 W)
• 1 Spannungsmodul DIRIS Digiware U xx (0,72 W)
• 50 Meter Kabel (1,5 W)
und
• 20 Strommodule DIRIS Digiware I-3x (20 x 0,52 = 10,4 W)
Gesamtleistung = 14,62 W
oder
• 9 Strommodule DIRIS Digiware I-4x (9 x 1,125 = 10,125W) Gesamtleistung = 14,345 W.
auslegung mit einer 24VDc-stromversorgung mit einer ausgangsleistung von max. 20 W
Folgende Konfiguration wäre beispielsweise möglich:
• 1 Display DIRIS Digiware D 50 (2 W)
• 1 Spannungsmodul DIRIS Digiware U xx (0,72 W)
• 50 Meter Kabel (1,5 W)
und
• 30 Strommodule DIRIS Digiware I-3x (30 x 0,52 = 15,6 W)
Gesamtleistung = 19,82 W
oder
• 14 Strommodule DIRIS Digiware I-4x (14 x 1,125 = 15,72 W)
Gesamtleistung = 19,97 W.
7 .2 .3 . Digiware-Bus-Repeater
Sobald die Leistungsaufnahme 20 Watt oder der Abstand 100 Meter übersteigt,
ist ein DIRIS Digiware C-32 Repeater erforderlich.
In einem DIRIS Digiware-System können maximal 2 Repeater verwendet werden.
DiriS Digiware C-32
Bestellnummer
46
DE
repeater
4829 0103
DIRIS DIGIWARE - 542 875 E - SOCOMEC
