6.2. anschluss der stromsensoren

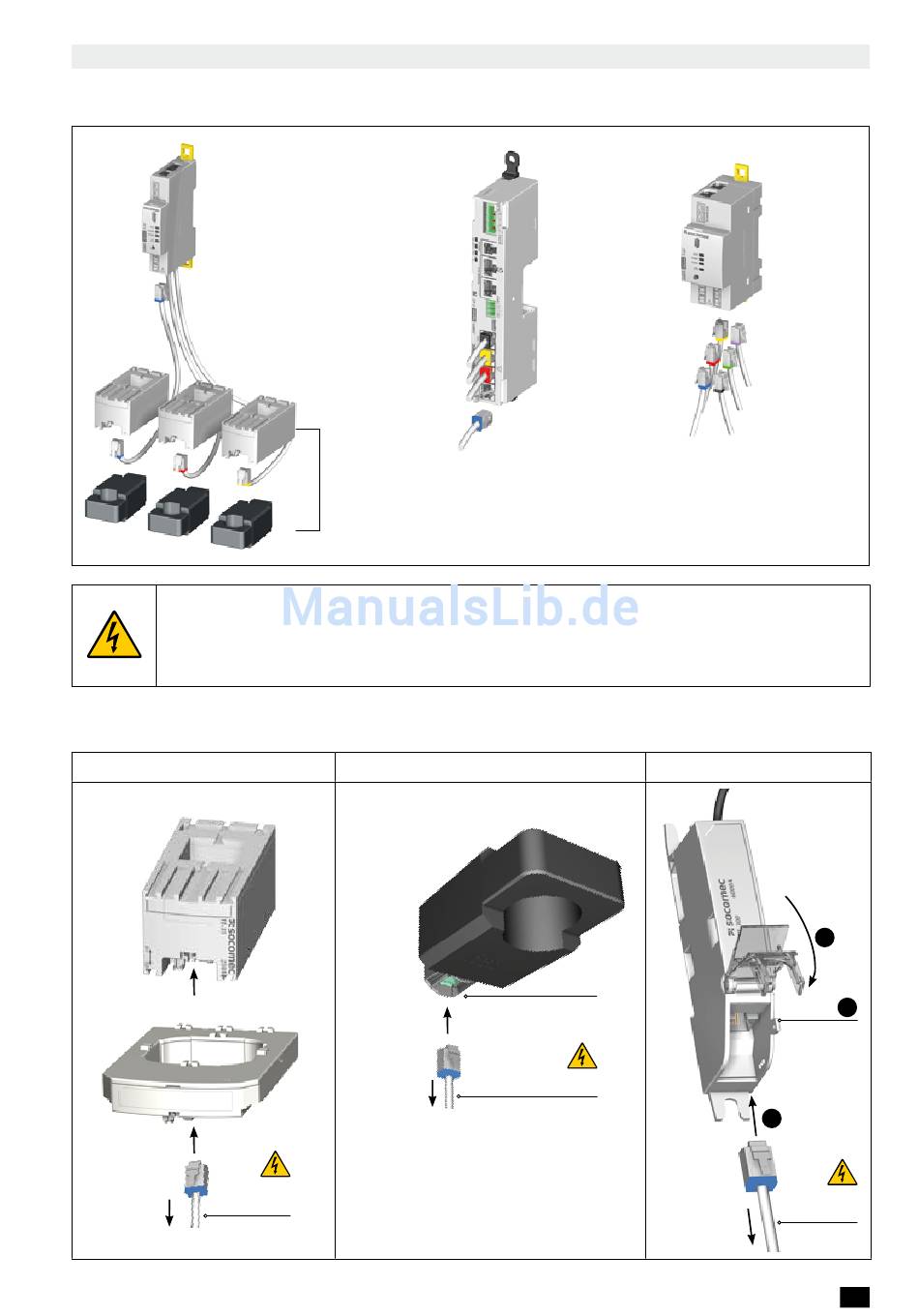

6 .2 .1 . Anschlussplan

DIRIS Digiware
I-3x
- Für den Anschluss der Stromsensoren folgende Kabel verwenden: SOCOMEC-Kabel oder gerade
RJ12-Kabel mit verdrilltem Leitungspaar, nicht geschirmt, mit 300 V Überspannung Kat.III (KAT
III), -20 °C / +70 °C gemäß IEC 61010-1 Version 3.0. Es wird empfohlen, alle Stromsensoren in
derselben Richtung zu installieren.
- Immer zuerst Eingang I01 anschließen.
6 .2 .2 . Details zu den RJ12-Anschlüssen der Stromsensortypen
te
te-18 bis te-55
te-90
Click!
SOCOMEC-
PMD
Stromsensoren
DIRIS B
DIRIS Digiware
DIRIS DIGIWARE - 542 875 E - SOCOMEC
3 Stromsensoren
TE / TR / TF
tr
PMD
DIRIS B
DIRIS Digiware
Kabel für
DIRIS Digiware
I-4x
4 Stromsensoren
TE / TR / TF
Nicht mit gefährlichen
Spannungen in Kontakt
bringen!
SOCOMEC-Kabel für
Stromsensoren
DIRIS Digiware
I-6x
6 Stromsensoren
TE / TR / TF
TF
2
Deckelsicherung
1
Click!
SOCOMEC-
Kabel für
PMD
Stromsensoren
DIRIS B
DIRIS Digiware
3
