11. aLarme
Schwellenwertalarme stehen nur bei DIRIS Digiware U-30, I-35, I-45 und IO-20 zur Verfügung.
Alarme an den digitalen Eingängen mit Änderung des Ausgangsstatus sind nur bei DIRIS Digiware I-45 und DIRIS
Digiware IO-10 verfügbar.
11.1. alarme nach Ereignissen
Alarm können dann erzeugt werden, wenn ein Schwellenwert eines elektrischen Parameters, des Verbrauchs,
oder eines Füllstands über- oder unterschritten wird oder sich ein Eingangsstatus ändert. Es können auch
Kombinationen der Alarme eingerichtet werden.
Bis zu 25 erfasste Alarme werden gespeichert und mit einem Zeitstempel versehen; ein Alarm kann 3 verschiedene
Zustände haben: Aktiver Alarm, beendeter Alarm, beendeter und quittierter Alarm. Alarme werden je nach Bedarf
entweder automatisch oder durch eine Aktion des Benutzers bestätigt.
Bei elektrischen Messungen können bis zu 8 Alarme für Anlagenkomponenten und 4 Alarme für Statusänderungen
eines digitalen Eingangs konfiguriert werden. Die digitalen Eingänge sind nur bei DIRIS Digiware-Modulen I-43, I-45
und IO-10 verfügbar.
Die Alarme werden über die Easy Config-Software konfiguriert.
11 .1 .1 . Elektrische Parameter
Die verfügbaren Alarme basieren auf den in den Geräten gemessenen elektrischen Parametern.
• Alarm nach Änderung eines momentanen oder durchschnittlichen elektrischen Wertes: Strom, Spannung,
Frequenz, Leistung, Leistungsfaktor, Cos Phi, Oberwellenverzerrungen oder eine analoge Größe beim DIRIS
Digiware IO-20-Modul.
• Auswahl der Hysterese und eines oberen/unteren Schwellenwerts.
• Einstellung einer Zeitverzögerung am Beginn und am Ende des Alarms.
• Für die zugehörigen dreiphasigen Werte für die harmonische Gesamtverzerrung, Spannung und Strom; ein Alarm
kann erzeugt werden, wenn die Bedingung bei einer Phasenkombination erfüllt ist:
- Bei einer einzelnen Phase: Phase1, Phase 2, Phase 3
- Gleichzeitig bei allen Phasen: Phase 1 und Phase 2 und Phase3
- Bei einer Phase der drei Phasen: Phase1 oder Phase 2 oder Phase 3

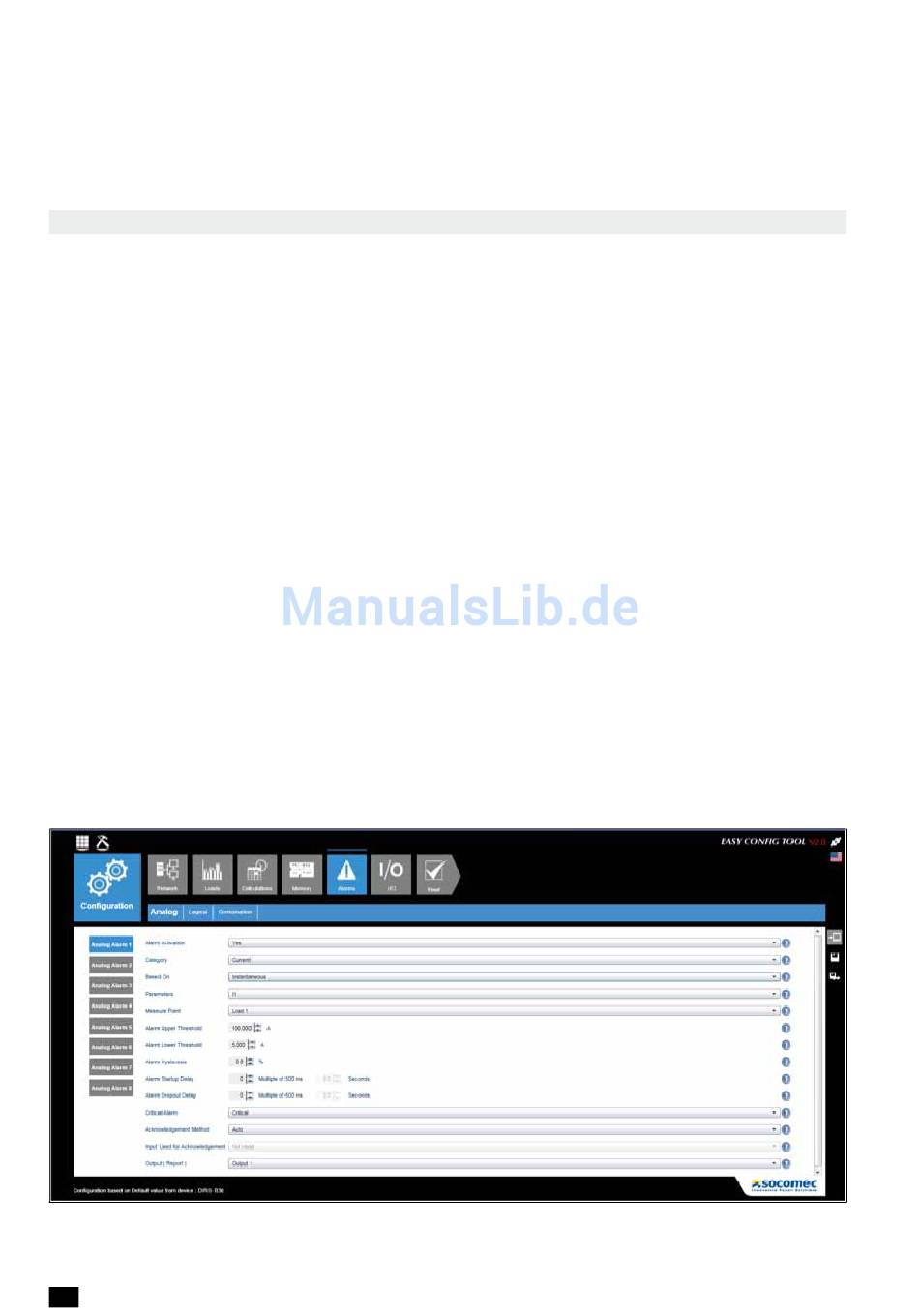

Beispiel für die Konfiguration eines Stromalarms über Easy Config:
58
DE
DIRIS DIGIWARE - 542 875 E - SOCOMEC
