9 .2 .3 . Anschluss mit externem Display DIRIS Digiware D-40
Bei einer RS485-Verbindung ist das externe Display DIRIS Digiware D-40 ein Slave-Gerät des RS485-Bus und mit
dem DIRIS Digiware-Bus verbunden.
Dabei sind folgende Regeln zu beachten:
• Ein 120-Ω-Widerstand muss am Anfang der RS485-Verbindung hinzugefügt werden
• Ein 120-Ω-Widerstand muss am Ende der RS485-Verbindung hinzugefügt werden
• Ein Digiware-Busabschluss muss am Ende der RS485-Verbindung hinzugefügt werden

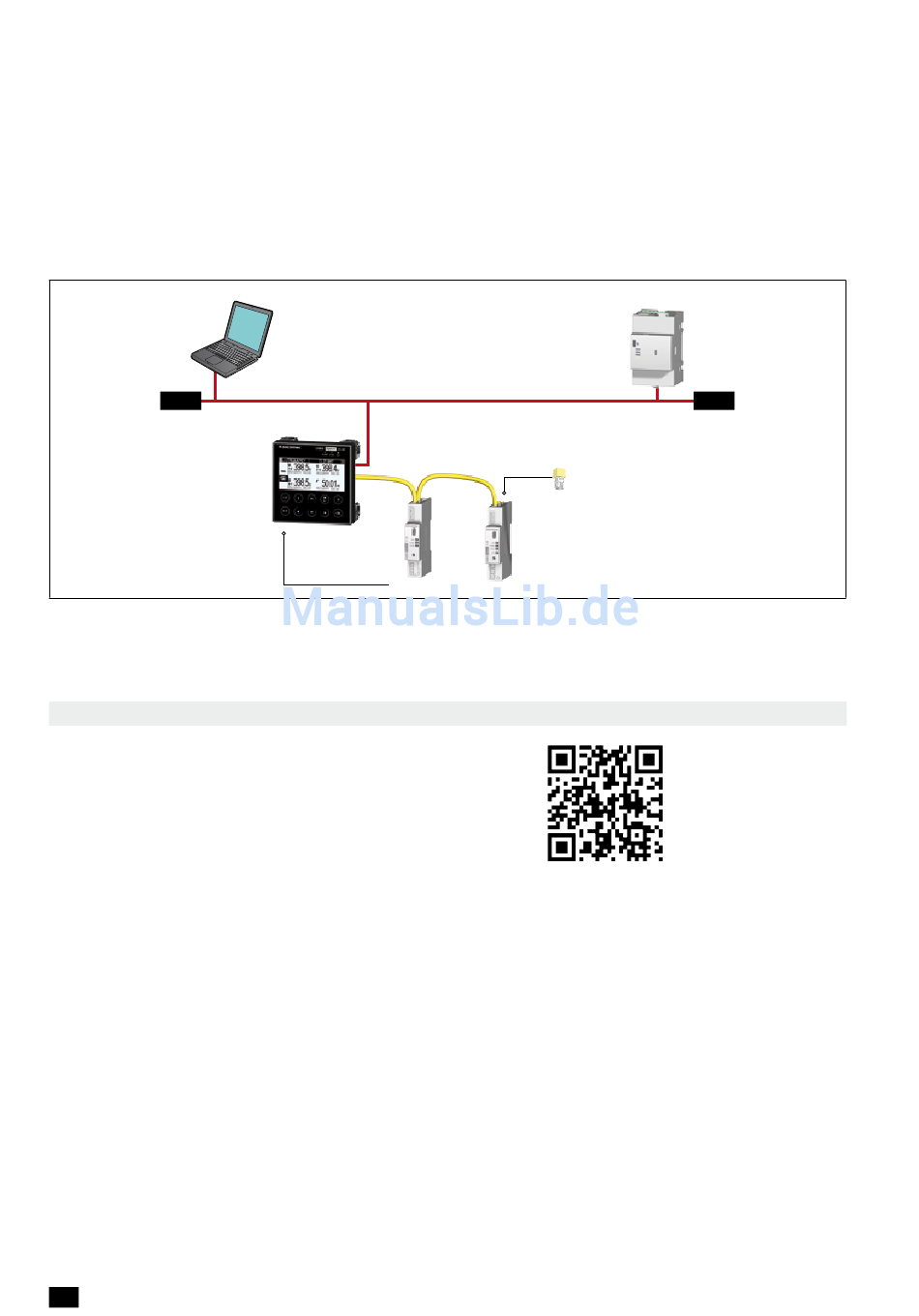

Anschlussbeispiel:
PC
RS485
120Ω
120Ω
Digiware-Bus
Digiware-
Busabschluss
DIRIS Digiware D-40
Das Display DIRIS Digiware D-40 kann 32 Geräte anzeigen.
9.3. Kommunikationstabellen
Die Kommunikationstabellen und die zugehörigen Erläuterungen
finden Sie auf den Dokumentationsseiten für DIRIS Digiware auf
der SOCOMEC-Website unter folgender Adresse:
www.socomec.com/en/diris-digiware
Die Kommunikationstabellen werden über JBUS (Modbus)
gesendet.
52
DE
DIRIS DIGIWARE - 542 875 E - SOCOMEC
