8_Montage

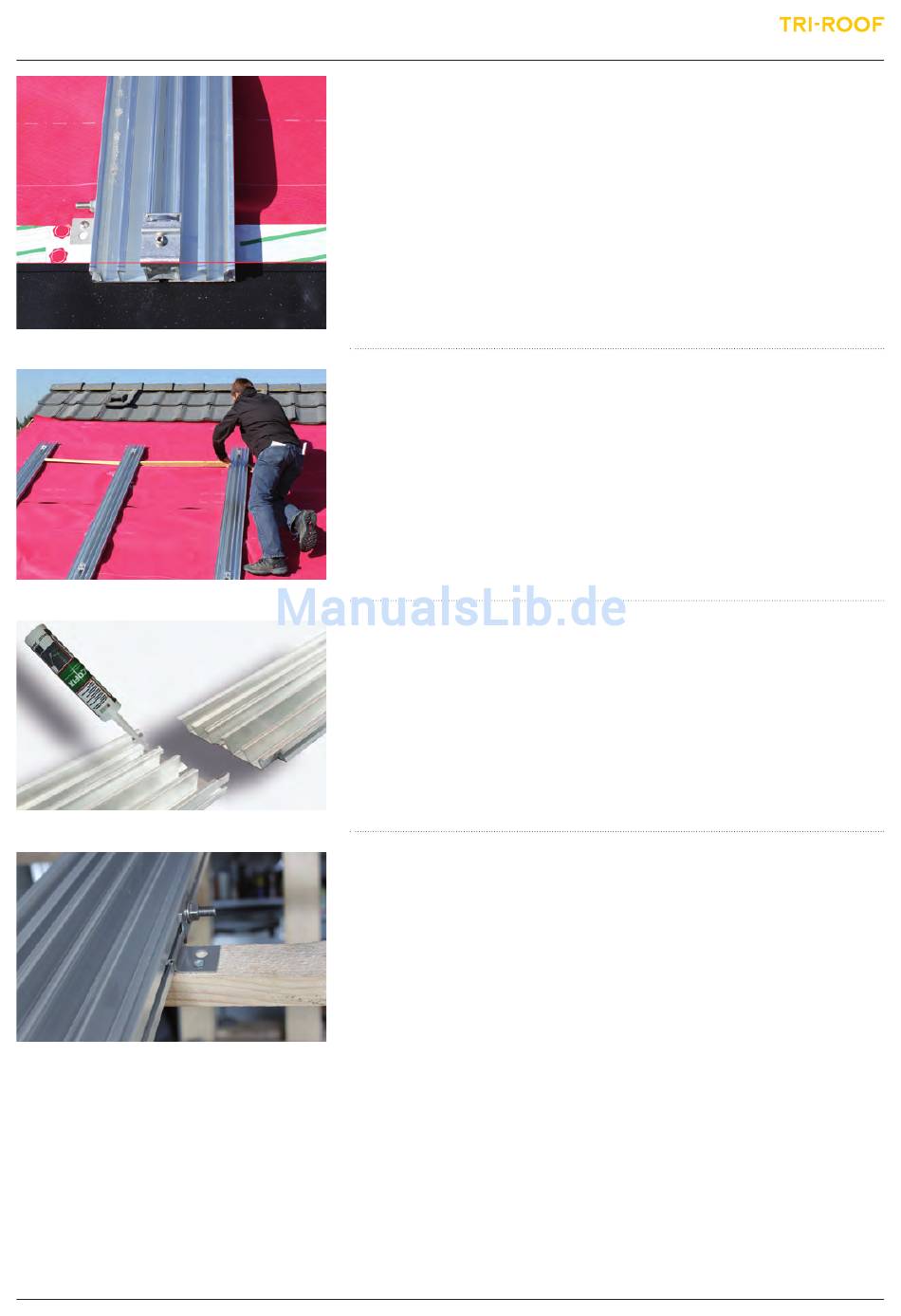

Montieren der vertikalen UP-I Profile
Bei kleinen Anlagentiefen ohne UP-I Stösse können die SafeClicks auf dem
Boden oder in der Werkstatt vormontiert werden. Die Montage der SafeClicks
wird im Abschnitt »Befestigen der unteren Aussenbleche mit der ersten
SafeClick-Reihe« beschrieben.
Basierend auf der Auslegung der Anlage werden die UP-I Profile an den errech-
neten Stellen montiert. Hierbei werden die Profile mit einer Richtschnur so
ausgerichtet, dass sie horizontal auf derselben Höhe und vertikal im rechten
Winkel zur Unterkante liegen. Es wird empfohlen, den korrekten rechten Win-
kel durch Einmessen der Diagonalen zu überprüfen.
Um eine grössere Genauigkeit zu gewährleisten, empfiehlt sich der Einsatz
einer Lehre, mit der sich der horizontale Abstand zwischen zwei Profilen ge-
nau ausrichten lässt. Mit folgenden Faustformeln lassen sich die Abstände
zwischen den Profilen festlegen:
Lichter Endfeldabstand:
Modulverlegebreite (in mm) – 254 mm
Lichter Mittelfeldabstand:
Modulverlegebreite (in mm) – 168 mm
Falls aufgrund der Tiefe des Modulfelds mehrere UP-I Profile übereinander
montiert werden müssen, werden diese ineinander geschoben und mit
TRI-ROOF Spezialkleber für Firstbleche verklebt. Anschließend werden die
Profile mit dem Flachverbinder, den Gleitmuttern M10 und Sechskantschrau-
ben M10 x 25 A2 in der Mitte formschlüssig verbunden.
Befindet sich auf dem Schienenstoß ein SafeClick, kann der Flachverbinder
auch an die seitliche oder untere Nut des UP-I Profils mit Hammerkopfschrau-
ben und Sperrzahnmuttern angeschlossen werden.
Je nach Dach können sich verschiedene Befestigungsmethoden ergeben. So
sind die Art der Befestigung von der Dachunterkonstruktion und die Anzahl
der Befestigungspunkte von statischen Begebenheiten abhängig.
Folgende Befestigungsmittel kommen bei entsprechenden Dachkonstruk-
tionen zum Einsatz. Die jeweilige Montage der verschiedenen Befestigungs-
mittel wird anschliessend beschrieben.
Dachlatten:
Universalprofilhalter TR-U und
Rundkopfschraube 5.0 x 30 A2
Stahlpfetten:
Z-Adapter TR-Z
Holzpfetten:
Universalprofilhalter TR-U und
Tellerkopfschraube 8.0 x 80
