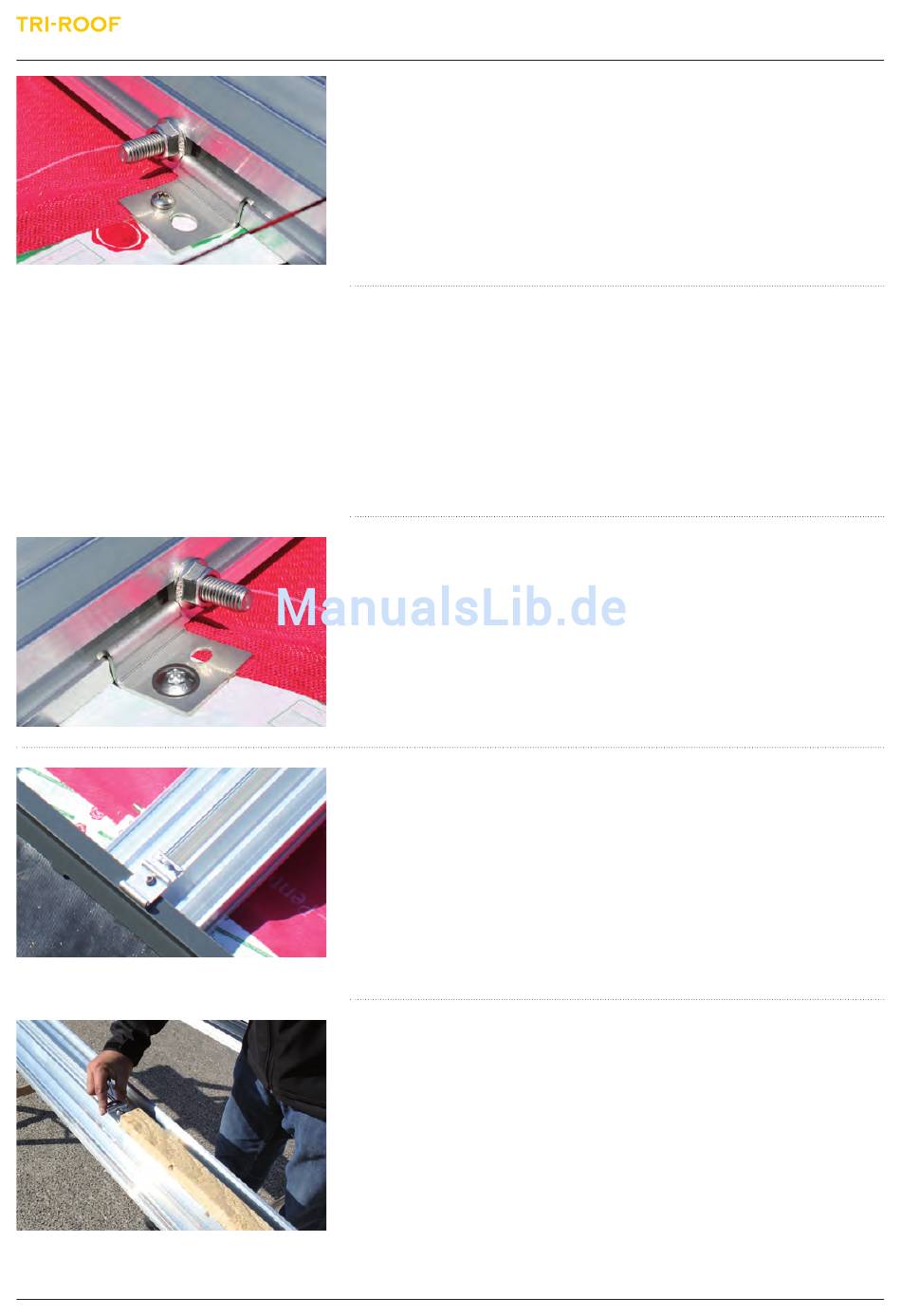

Montage_9
Befestigung mit Universalprofilhalter TR-U und Rundkopfschraube
5.0 x 30 a2
Die Universalprofilhalter werden mit den Rundkopfschrauben 5.0 x 30 A2 auf
der Lattung entsprechend der statischen Angaben über Anzahl und Abstand
befestigt. Zusätzlich wird oberhalb der Universalprofilhalter eine Hammer-
kopfschraube M10 x 20 A2 mit Sperrzahnmutter M10 A4 angebracht, um ein
Abrutschen der UP-I Profile zu verhindern.
Befestigung mit dem Z-Adapter TR-Z
Die Z-Adapter werden mit Hammerkopfschrauben M10 x 20 A2 und Sperr-
zahnmutter M10 A4 auf der Unterseite der UP-I Profile eingefahren und bis
zum Anschlag an die T-Profile geschoben und angezogen. Anschliessend wird
die Sechskantschraube M10 x 25 A2 in das Gewinde der Z-Adapter gedreht,
um die Verbindung zug- und druckfest zu bekommen. Bei tiefen Modul-
feldern (> 12 m), werden nur die firstnahen Sechskantschrauben fest angezo-
gen. Das Anziehen der unteren Schrauben darf nur handfest erfolgen, um
eine Wärmeausdehnung der UP-I Profile zu ermöglichen.
Befestigung mit dem Universalprofilhalter TR-U und
Tellerkopfschraube 8.0 x 80
Die Universalprofilhalter werden mit den Tellerkopfschrauben 8.0 x 80 auf
den Holzpfetten befestigt. Dies muss entsprechend der statischen Angaben
über Anzahl und Abstand der Befestigungspunkte erfolgen. Zusätzlich wird
oberhalb der Universalprofilhalter eine Hammerkopfschraube M10 x 20 A2
mit Sperrzahnmutter M10 A4 befestigt, um ein Abrutschen der UP-I Profile
zu verhindern.
Befestigen der unteren aussenbleche mit der ersten
SafeClick-Reihe
Am unteren Ende und bündig zu den UP-I Profilen werden die Abschluss-
bleche montiert. Die Befestigung erfolgt durch Festklemmen mit den SafeClicks
auf den UP-I Profilen.
Um einen durchgängigen Abschluss des Modulfelds am unteren Rand zu
erreichen, werden die Bleche überlappend verlegt und vernietet. Hierbei ist
darauf zu achten, dass die Abschlussbleche sich jeweils mindestens um 10 cm
überlappen.
Zum Montieren der SafeClicks empfiehlt es sich erneut mit einer Lehre zu
arbeiten. Die SafeClicks werden, ausgehend vom unteren SafeClick, im vor-
gegebenen Abstand montiert (Moduleinlegelänge minus 57.5 mm). Hierzu
werden sie von oben in das Profil eingesetzt und an der entsprechenden
Stelle mit dem Inbusschlüssel fixiert. Das Anbringen der SafeClicks kann auch
im Vorfeld der Montage am Boden oder in der Werkstatt erfolgen.
