Montage_15

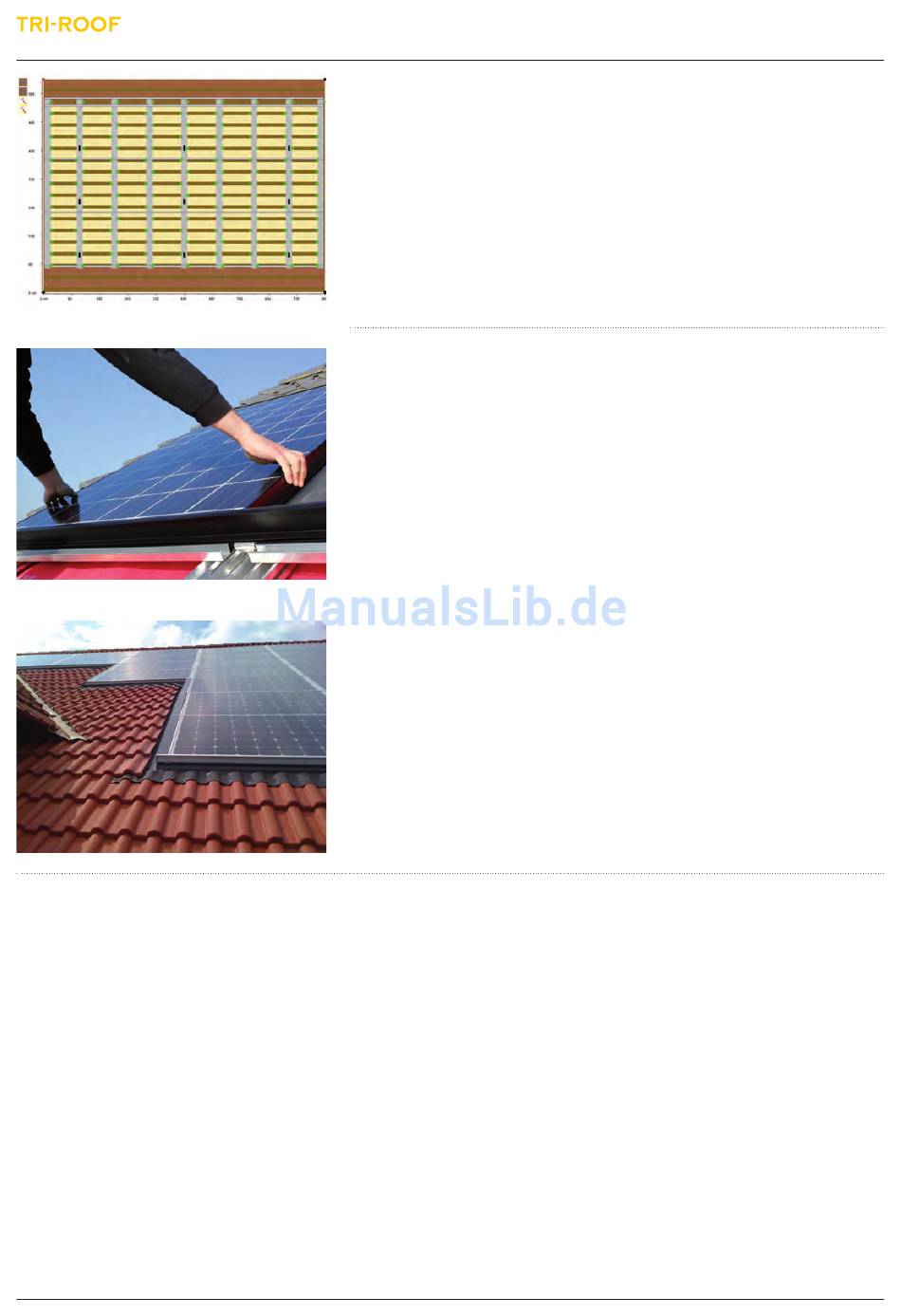

Einbau der TRI-ROOF TR-D Distanzhalter:
Die Positionierung der TR-D Distanzhalter wird in der Auslegung festgelegt.
Der Distanzhalter lässt sich einfach montieren, wenn links oder rechts der vor-
gesehenen Stelle bereits ein Modul liegt. Dieser wird dann in den Mittelkanal
der UP-I Schiene mit einer 90° Drehung eingesetzt und die nächsten Module
können bis zum darauffolgenden TR-D eingelegt und verkabelt werden.
Das Einlegen der Module erfolgt in drei Schritten:
• Einschieben des Moduls in das obere TS-Profil
• Ablegen des Moduls auf dem unteren TS-Profil
• Einschieben des Moduls in das untere TS-Profil
Die Module werden von der Schwerkraft in den TS-Profilen gehalten und sind
ohne Schrauben und Nieten sicher fixiert. Nach dem Verlegen der Module
und TR-D Distanzhalter werden – falls notwendig – die Füllstücke eingebaut.
Die Füllstücke werden in die noch freien Stellen, genau wie die Module,
eingelegt. Danach wird das Füllstück mit zwei TRI-ROOF Nieten an den AS-
Seitenwinkel genietet.
Es gelten die allgemeinen Geschäfts- und Garantiebedingungen der TRITEC.
Made in Switzerland
© Version 2.0
Technische Änderungen vorbehalten.
