10_Montage

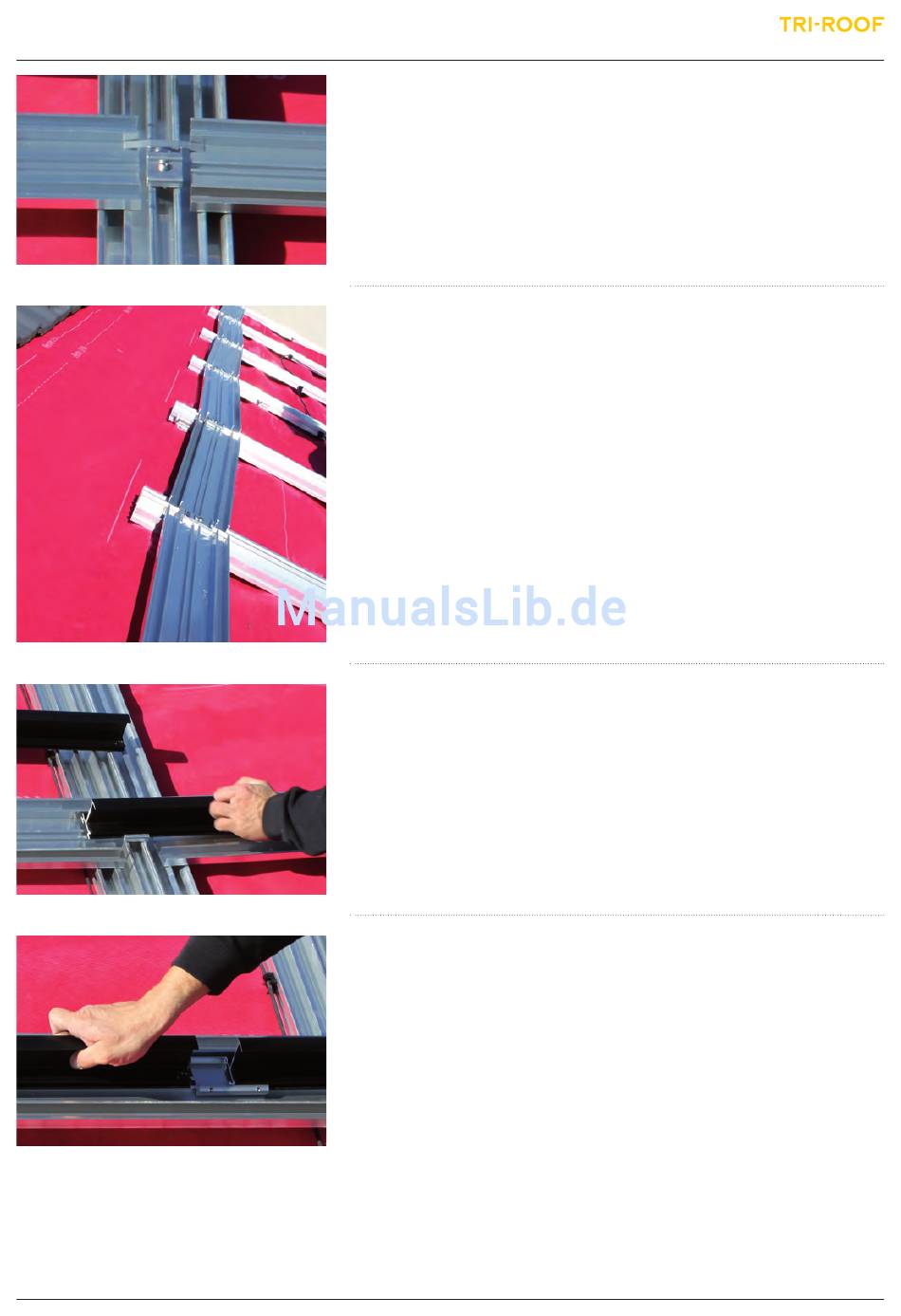

Einklicken der TR-H Horizontalrinnen und der TS-Profile
Die wasserführenden TR-H Rinnen werden mit den TR-C Clips direkt auf den
UP-I Profilen montiert. Hierzu werden die Profile mit den Clips oberhalb der
zuvor montierten SafeClicks festgeklemmt. Da im Modulfeld immer zwei
TR-H Profile mit einem TR-C Clip befestigt werden, empfiehlt es sich, den Clip
erst nach Einsetzen des zweiten Profils endgültig in das Profil einzuklicken.
Um ein optimales Ablaufen des Regenwassers unter den horizontalen
Modulstössen zu erreichen, müssen die TR-H Horizontalrinnen schräg aufei-
nander zulaufend montiert werden. Die Schräge wird durch das abwechseln-
de Anschlagen der TR-C Clips an der oberen Anschlagkante oder dem zweiten
Steg der TR-H Rinnen erreicht.
Ermittlung der TR-H Rinnenlänge in den Endfeldern:
• Moduleinlegebreite minus 155 mm
• Sonderfall nur eine vertikale Modulreihe:
Moduleinlegebreite minus 241 mm
Ermittlung der TR-H Rinnenlänge in den Mittelfeldern:
Moduleinlegebreite minus 69 mm
Nach der Montage aller TR-H Profile werden die TS-Profile in die SafeClicks
eingeklickt. Um eine feste Verbindung zwischen SafeClick und TS-Profil zu
erzielen, genügt es, das Profil in die Nuten des SafeClicks einzulegen und an-
schliessend bis zum Einrasten festzudrücken.
Um eine sichere Befestigung der Module auf dem Dach zu erreichen, muss
bei der Montage der TS-Profile vor allem auf deren Ausrichtung geachtet
werden. Die Profile müssen so eingeklickt werden, dass der längere Flansch
der Modulhalterung zur Dachunterkante und der kürzere in Richtung des
Dachfirsts zeigt.
Je nach Breite des Modulfeldes kann ein Verlängern der TS-Profile notwendig
sein. Um zwei TS-Profile miteinander zu verbinden, wird der Einlegeschienen-
verbinder TS-C zwischen die beiden Schienen montiert. Der TS-C Verbinder
wird mit der Madenschraube nach unten gerichtet in ein montiertes TS-Profil
geschoben, bis dieser mit dem TS-Profil bündig abschließt. Anschließend wird
das nächste TS-Profil mit 3 mm Abstand zum vorherigen montiert, der TS-C
Verbinder wird in das neue TS-Profil bis zu seiner Mittelmarkierung gescho-
ben und dann einseitig mit einer Madenschraube befestigt. Durch diese Ver-
bindungsart können die TS-Profile sich relativ spannungsfrei bei Wärme aus-
dehnen bzw. Kälte zusammenziehen. Die Modullasten werden dennoch
übertragen.
