TRI-ROOF+
Montageanleitung für Indachsysteme

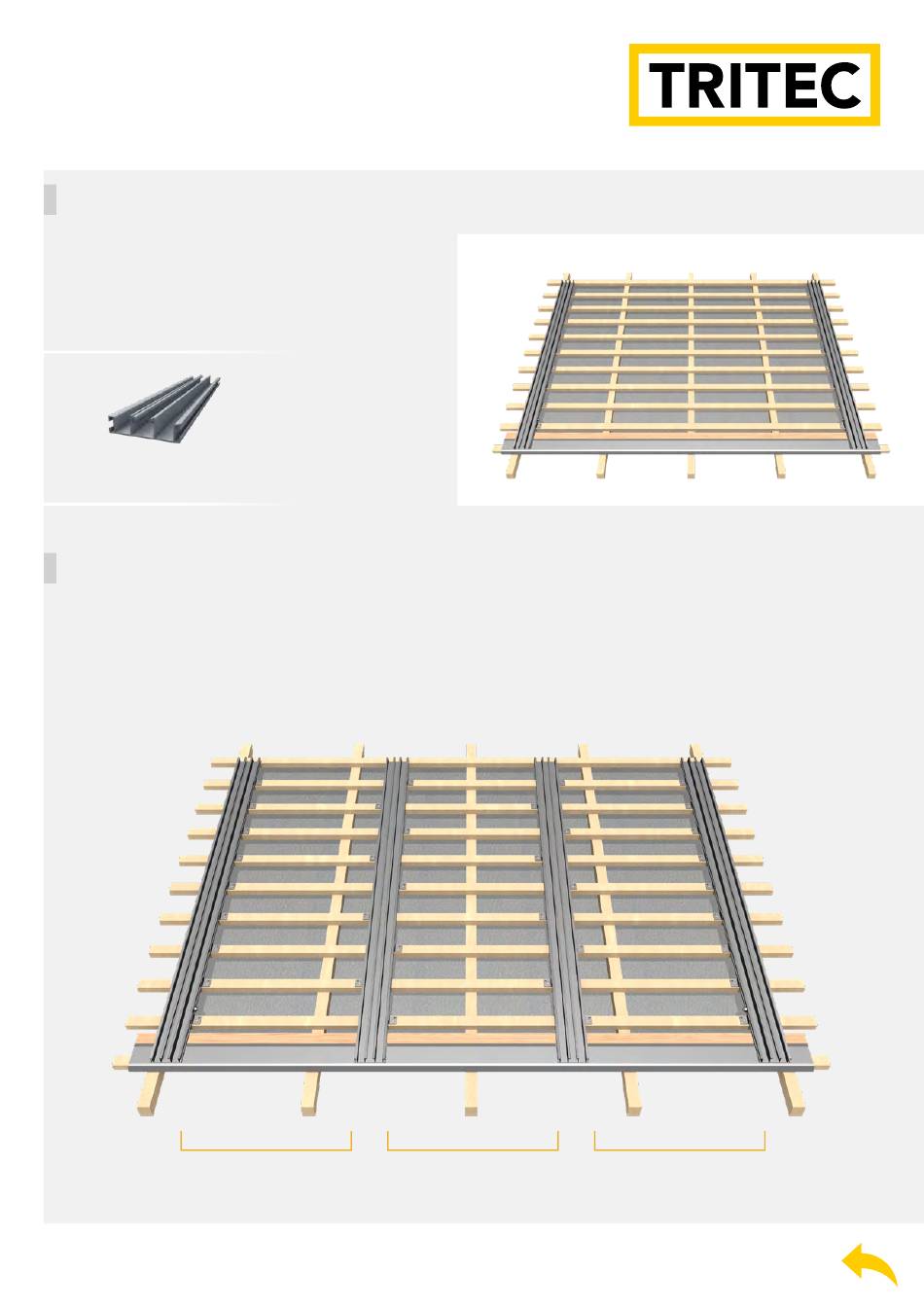

3.5 IP-Profil befestigen
Rechtes IP-Profil entlang der Markierung
auflegen und entsprechend dem linken
IP-Profil (siehe Punkt 3.3 + 3.4) befestigen.
TRI-ROOF+ Indachprofil IP
3.6 Mittlere IP-Profile befestigen
Mittlere IP-Profile einmessen, unten ausrichten,
mit Indachprofilhaltern IP-U seitlich befestigen
und mittels Hammerkopfschraube sichern. IP-U
Indachprofilhalter entsprechend TRI-DESIGN
Auslegung links und rechts anbringen.
10
V 1.0 | 11-004_MA-TRI-ROOF+_DE_v1.0 | © 2023 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
Modulbreite -170 mm
IP-U Indachprofilhalter gegenüberliegend befestigen
Modulbreite -112 mm Modulbreite -170 mm
