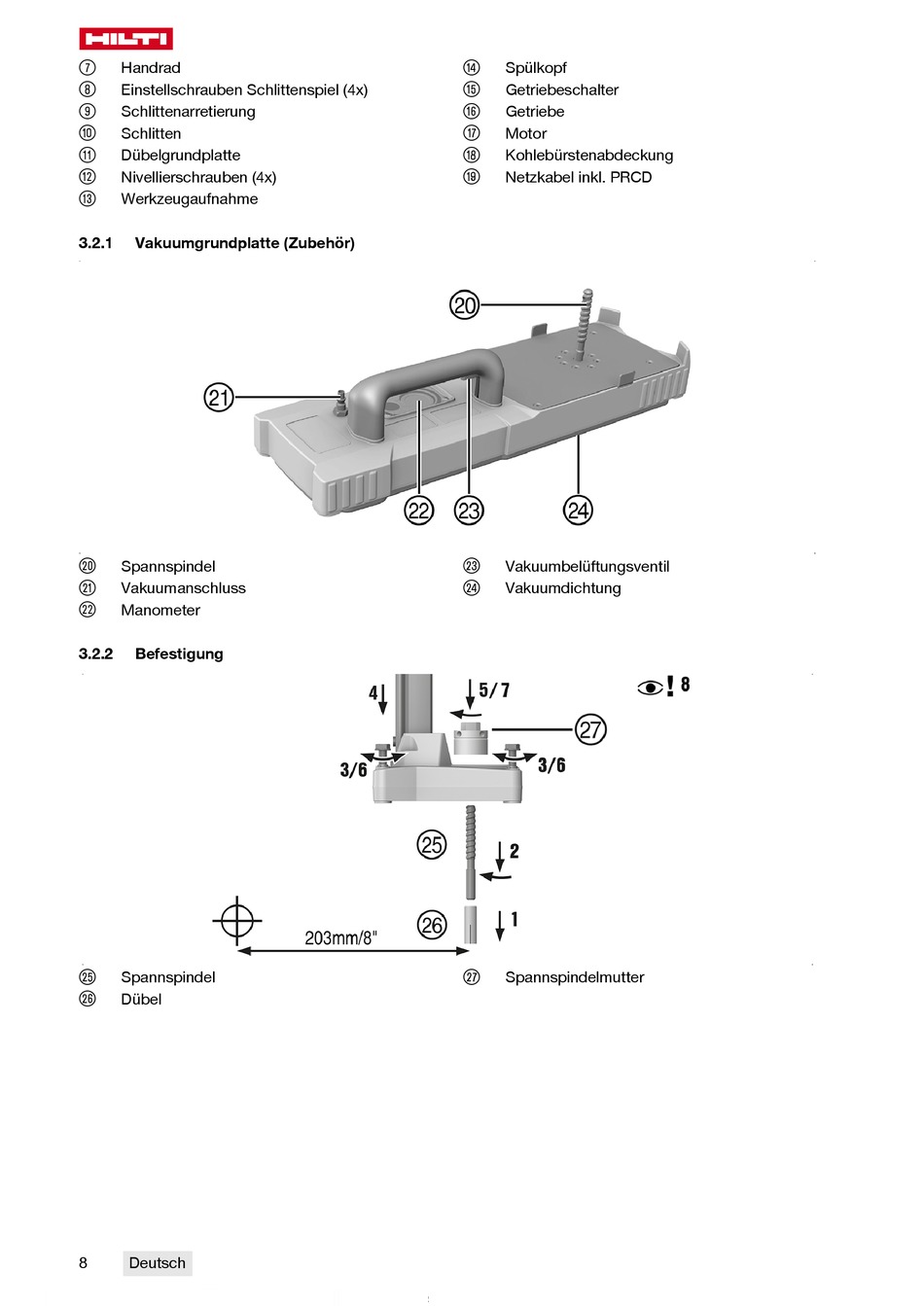

Hilti DD 120 Bedienungsanleitung Seite 10

Handrad
)
Einstellschrauben Schlittenspiel (4x)
+
Schlittenarretierung
§
Schlitten
/
Dübelgrundplatte
:
Nivellierschrauben (4x)
∙
Werkzeugaufnahme
$
3.2.1 Vakuumgrundplatte (Zubehör)
Spannspindel
R
Vakuumanschluss
T
Manometer
Z
3.2.2 Befestigung
Spannspindel
O
Dübel
P
8 Deutsch
Printed: 24.05.2018 | Doc-Nr: PUB / 5127343 / 000 / 04
Spülkopf
£
Getriebeschalter
|
Getriebe
¡
Motor
Q
Kohlebürstenabdeckung
W
Netzkabel inkl. PRCD
E
Vakuumbelüftungsventil
U
Vakuumdichtung
I
Spannspindelmutter
Ü
