Abb.: Beispiel-Anlage Mit Ego-Smartheather Tageskurve Und Eingeblendeten Werten - Solar-Log 500 Benutzerhandbuch

Bedienung mit dem Webbrowser im eigenen Netzwerk
Intelligente Verbraucher
Unter dem Reiter Intelligente Verbraucher werden alle verfügbaren Werte in einem aktuellen Kurvendia-
gramm angezeigt.
Nachfolgend die Werte am Beispiel eines EGO-Smartheater:
•
Heizleistung
Zugeführte Energie (in Watt) zur Betreibung des Heizstabes.
•
Gemeldeter Überschuss
Zur Verfügung stehender Überschuss der PV-Anlage.
•
Wassertemperatur
Die zum jeweiligen Zeitpunkt gemessene Wassertemperatur.
•
Gerätetemperatur
Die zum jeweiligen Zeitpunkt gemessene Temperatur des Heizstabes.
•
Maximaltemperatur
Die maximale Heiztemperatur des Heizstabes.

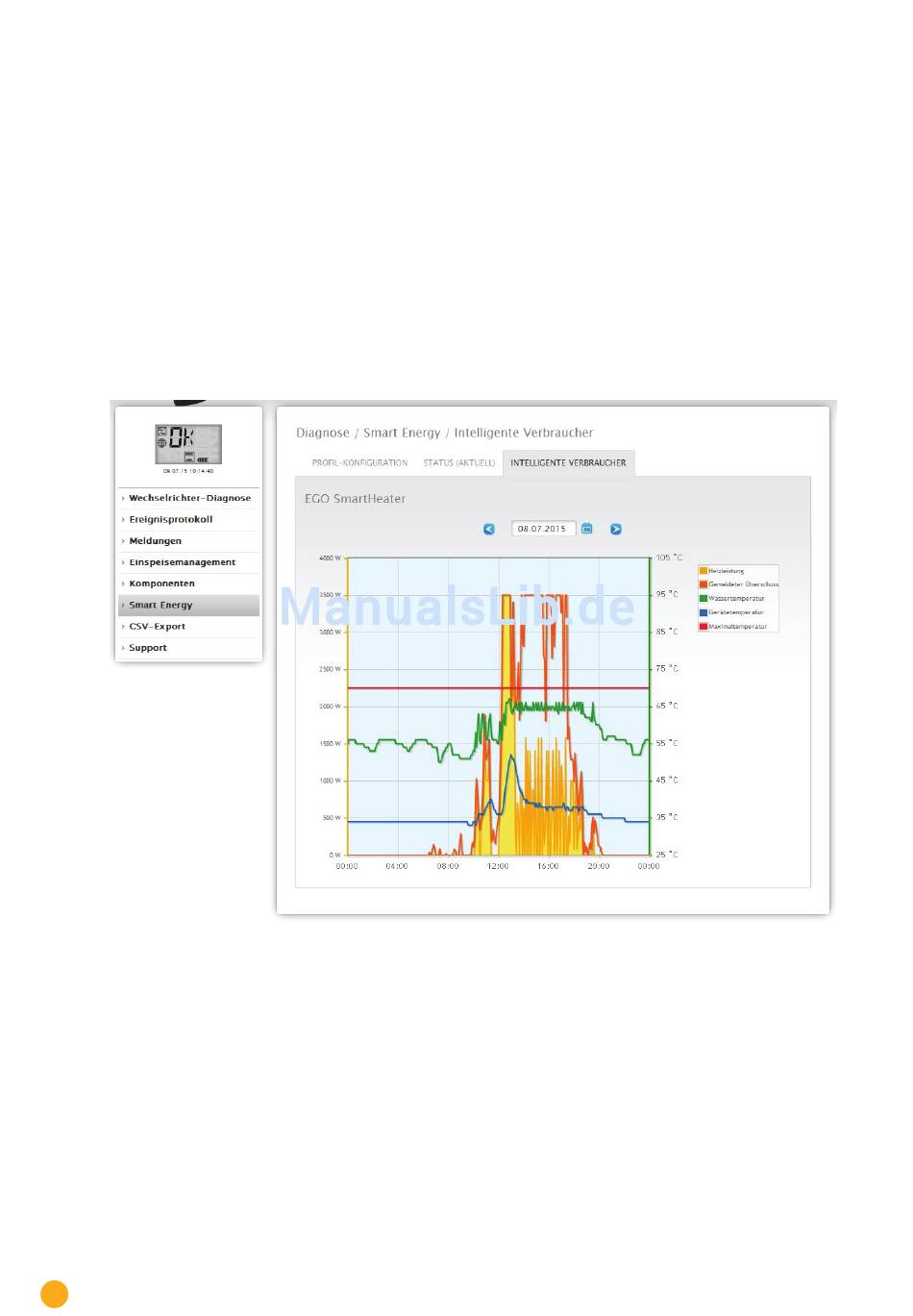

Abb.: Beispiel-Anlage mit EGO-Smartheather Tageskurve und eingeblendeten Werten

Datum
Das Feld
Pfeiltasten im Datum vor- und zurückblättern werden.
Die einzelnen Werte, in der Legende rechts oben, lassen sich mittels Mausklick ein- und ausblenden.
Bei der IDM-Wärmepumpe werden in der Kurve folgende Werte angezeigt:
•
Leistung
Zugeführte Energie (in Watt) zur Betreibung der Wärmepumpe.
•
Gemeldeter Überschuss
Zur Verfügung stehender Überschuss der PV-Anlage.
68
bietet die Möglichkeit bestimmte Tage zur Ansicht auszuwählen. Zudem kann über die
