2�4�2 Energiefluss; Abb.: Bespiel-Anlage Mit Energiefluss - Solar-Log 500 Benutzerhandbuch

über einen der Balken, wird der Tageswert angezeigt, Klicken Sie auf einen der Balken, wird im
linken Diagramm die dazugehörige Kurve dargestellt.
Weitere Reiter sind in dieser Ansicht auswählbar:
•
Energiefluss
•
Tabelle
!
Hinweis
Sollte der Solar-Log™ für reines Verbrauchsmonitoring genutzt werden, so be-
schränkt sich die Menüführung auf
Alle anderen Menü-Punkte werden ausgeblendet.
!
Hinweis
Sind am Solar-Log™ nur Verbrauchszähler vorhanden, so wird unter dem Menü-
Punkt
großer Verbrauchstacho angezeigt.
2�4�2 Energiefluss
Unter dem Reiter Energiefluss wird die Anlage in einem Flussdiagramm angezeigt.

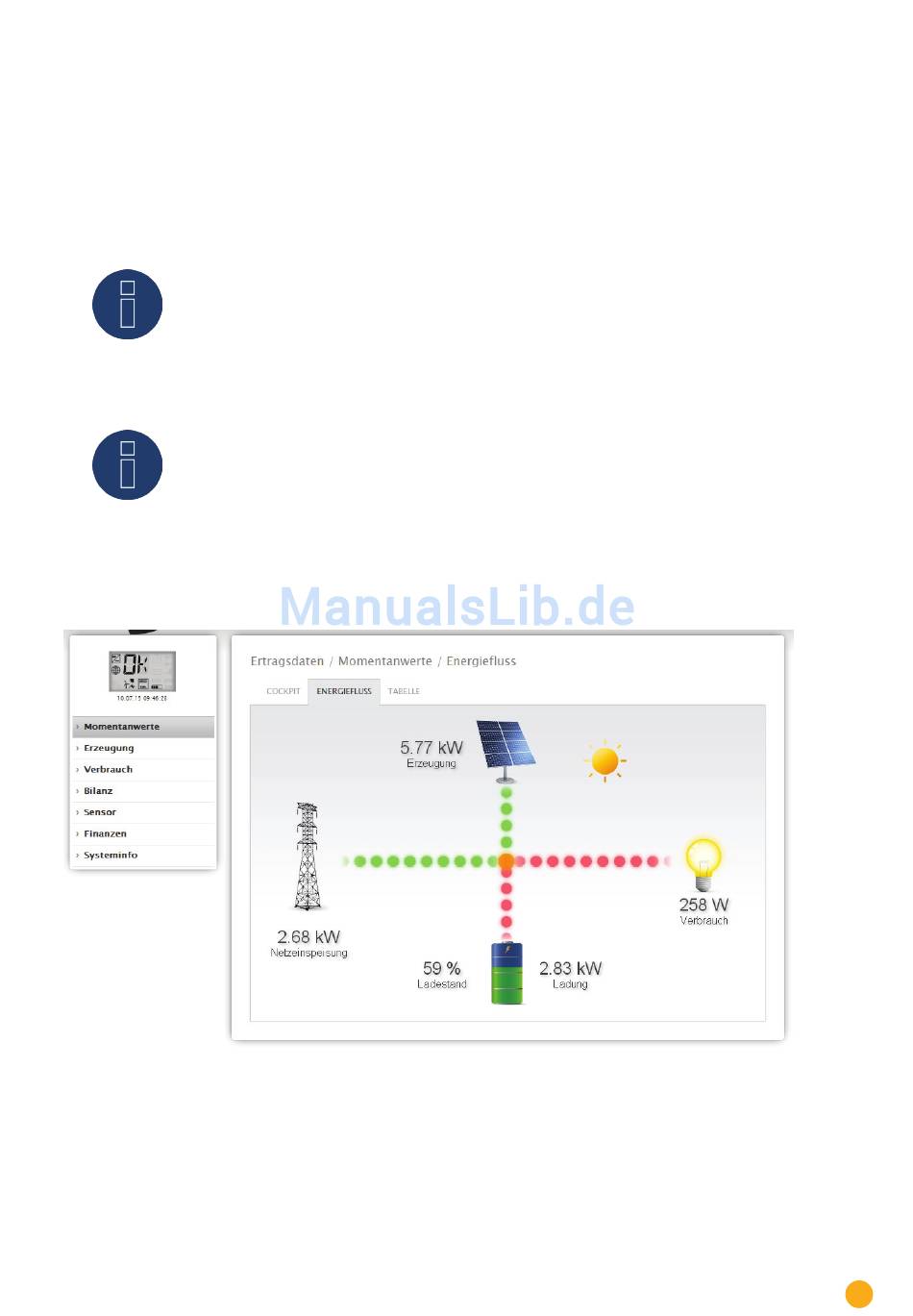

Abb.: Bespiel-Anlage mit Energiefluss

In diesem Flussdiagramm werden je nach angeschlossenen Geräten, folgende Werte in Echtzeit angezeigt:
•
Die Erzeugung (W)
•
Der Verbrauch (W)
•
Die Netzeinspeisung (W)
•
Batterie-Status:
• Ladestand (%)
• Standby (W)
Momentanwerte | Cockpit
Bedienung mit dem Webbrowser im eigenen Netzwerk
Momentanwerte Verbrauch
,
in der Mitte, anstelle des Produktionstachos, ein
Systeminfo
und .
15
