7.7

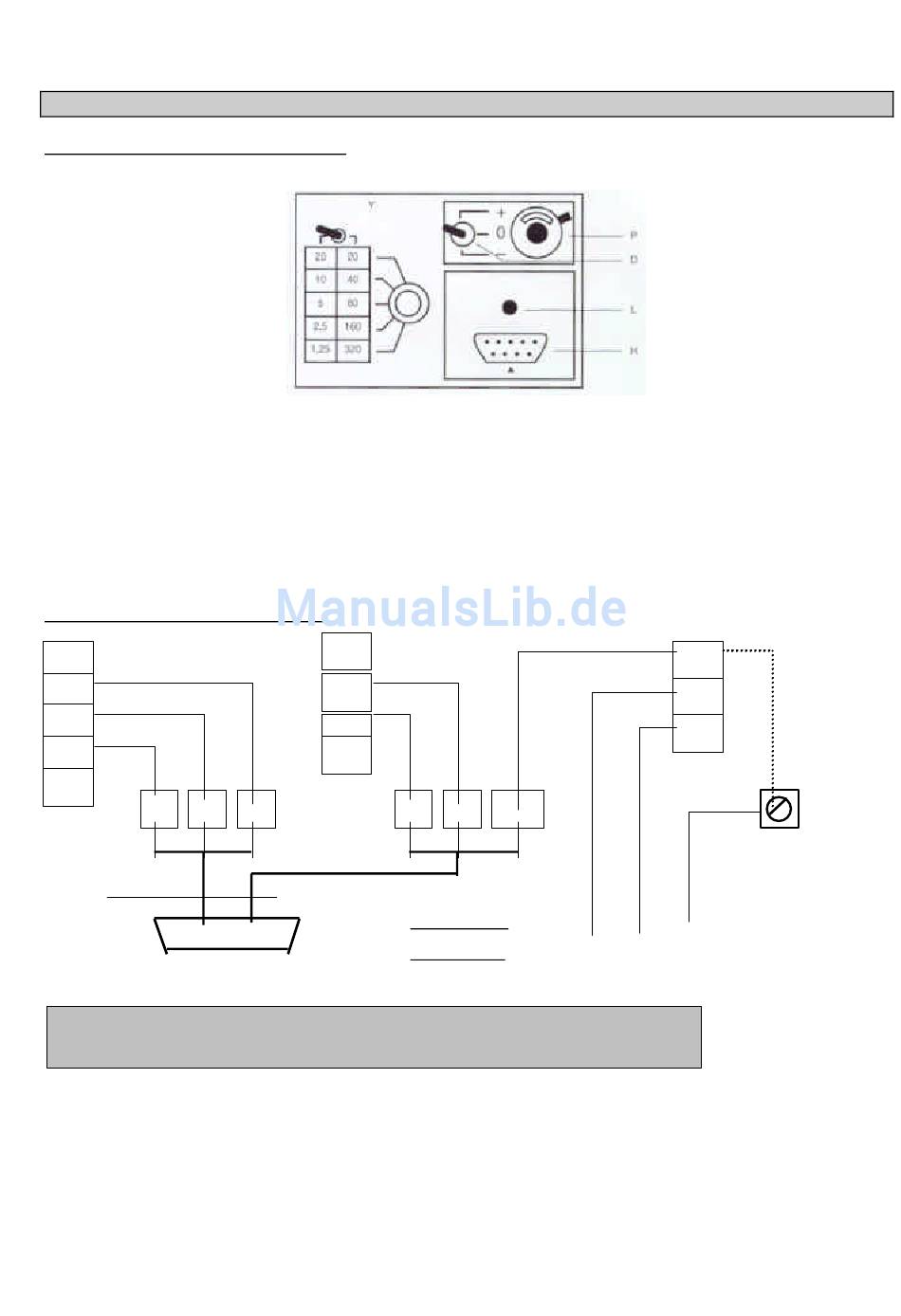

Prüfung des Messumformers mit dem Simulator GS 8 A
GS 8 A Bedienungselemente und Zubehör
D
Schalter, Durchflussrichtung
H
Buchse für Stecker H1 der Leitung Z
H1
Stecker der Leitung Z
L
Hilfsenergie eingeschaltet
P
Potentiometer „Nullpunkt"
Y
Schalter Messbereiche
Z
Leitung zwischen GS 8 A und Messumformer
Anschluss des GS 8 A an Messumformer
20
2
1
3
30
3
1
Z
*
Achtung: Interne Verbindung (Leiter) im Anschlussraum des Messumformers darf nicht
entfernt werden (gelb/grüner Draht zwischen der Bügelklemme und der Klemme 10).
Vor Beginn der Arbeiten Hilfsenergie ausschalten!
1)
Deckel vom Anschlussraum des Messumformer entfernen.
2)
Alle Leitungen des Messwertaufnehmers von den Klemmen 1, 2, 3, 7, 8, 20, 30, C, D und E abklemmen, vorher
Anschlussbelegung notieren.
3)
Anschluss des GS 8 A an den Messumformer gemäß der obigen Abbildung.
4)
Stecker H1 der Leitung Z in die Buchse H auf der Frontplatte des GS 8 A stecken.
5)
Anschluss mA-Meter an die Klemmen I+/I-:
7
7
8
8
2
H
8
7
10
100-230 V AC:
24 V AC / DC:
Genauigkeitsklasse 0,1
= 15 – 500 Ω
R
i
Bereich 20 mA
56
10
*
11
12
N
L
PE
_
_
0L~
1L~
FE
