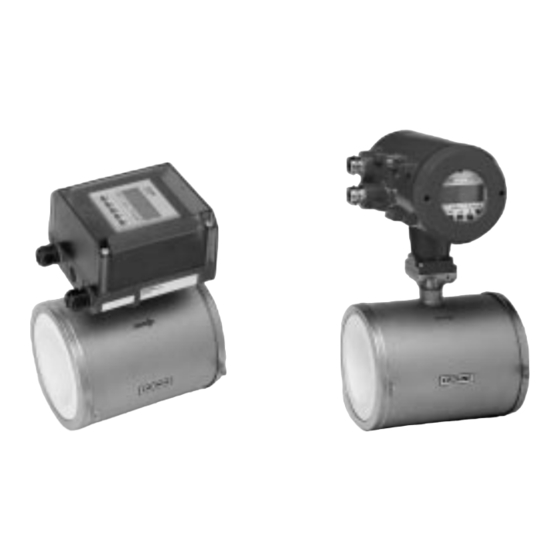

- Seite 1 05/98 Montageanleitung Magnetisch-induktive Durchflußmesser PROFIFLUX • Meßwertaufnehmer IFS 5000 F • Kompakt-Durchflußmesser IFM 5010 K IFM 5020 K IFM 5080 K INHALT Einbau in die Rohrleitung Seiten 4-5 und 7-8 IFS 5000 F Erdung Seiten 8-9 IFM 5010 K IFM 5080 K 3.1M46D1 059821 Ident-Nr.
-
Seite 2: Inhaltsverzeichnis
Darüber hinaus gelten die „Allgemeinen Verkaufsbedingungen“, die Grundlage des Kaufvertrages sind. Wenn Sie PROFIFLUX-Durchflußmesser an Krohne zurücksenden, beachten Sie bitte die vorletzte Seite dieser Montage- und Betriebsanleitung. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung bei Krohne nicht möglich. -
Seite 3: Lieferumfang
Lieferumfang IFS 5000 F IFM 5010 K, IFM 5020 K und IFM 5080 K Meßwertaufnehmer Kompakt-Durchflußmesser • Meßwertaufnehmer • Kompakt-Durchflußmesser in der bestellten Baugröße in der bestellten Baugröße • Kalibrierzertifikat • Kalibrierzertifikat • Montagezubehör gemäß • Montagezubehör gemäß der folgenden Tabelle der folgenden Tabelle •... -
Seite 4: Wichtige Hinweise Für Den Einbau: Bitte Beachten
1 Wichtige Hinweise für den Einbau: BITTE BEACHTEN ! • Transport Durchflußmesser nicht am Meßumformer- Durchflußmesser nicht auf das Meßumfor- gehäuse oder an der Anschlußdose mergehäuse oder auf die Anschlußdose anheben. stellen. • Zur Reinigung des Meßumformergehäuses aus Polycarbonat dürfen nur lösungsmittelfreie Reinigungsmittel verwendet werden! •... -
Seite 5: Installationsbeispiele
• Starke elektromagnetische Felder in der Nähe des Durchflußmessers vermeiden. Einlaufstrecke 5 × × DN und Auslaufstrecke 2 × × DN, gerade Rohrleitung, • gemessen ab Elektrodenebene (DN = Nennweite) • Wirbel- und Drallströmung, Ein- und Auslaufstrecke vergrößern oder Strömungsgleichrichter vorsehen. •... -
Seite 6: Geräteschild
Geräteschild IFS 5000 F getrennter Meßwertaufnehmer Magnetfeldfrequenz Typenbezeichnung (hier 1/6 der Hilfsenergie-Frequenz) IFS 5000 F / 6 Holland Meßstellen-Nr. TAG: 1234567-89 ISO KL. H IP 67 Altometer Schutzart nach IEC 529 / EN 60529 Serien-Nr. A 97 00000 Meßwertaufnehmer- GK: 1.918 Isolationsklasse Konstante DN50/2”- AL - PT... -
Seite 7: Einbau In Die Rohrleitung
Einbau in die Rohrleitung • Montagezubehör, s. Tabelle Seite 3 • Rohrleitungsflansche, Betriebsdruck und Anzugsmomente s. Kap. 6. • Abstand der Rohrleitungsflansche (Einbaumaß) Durchflußmesser Einbaumaß „a“ in mm Nennweite Einbau mit Einbau ohne DN mm Zoll Erdungsringen Erdungsringe 2.5 - 15 ”... -
Seite 8: Anzugsmomente
Anzugsmomente Durchflußmesser max. zul. Anzugsmomente Baugröße max. zul. mit Dichtungen Rohrleitungsflansche Betriebs- aus ... Meßrohres druck ...Gylon ...Chemo- ...z.B. therm nach ... Nennweite Druckstufe FI-Klasse ... DIN 2501 (BS 4504) ≤ 40 DN 002.5 – 10 DN 010, 15 PN 40 ≤... - Seite 9 Kompaktanlagen Hilfsenergie > 50 V AC • Die Erdung erfolgt über den mit der Hilfsenergie zugeführten Schutzleiter PE, s. hierzu auch das Kap. „Hilfsenergie-Anschluß“ in der Montage- und Betriebsanleitung des Meßumformers. • AUSNAHME: Schutzleiter PE nicht im Anschlußraum anschließen, wenn die Kompaktanlagen, z.B.
-
Seite 10: Austausch Des Getrennten Meßwertaufnehmers
8 Austausch des getrennten Meßwertaufnehmers Vor Beginn der Arbeiten Hilfsenergie ausschalten ! 1) Vor der Demontage des „alten“ Meßwertaufnehmers notieren Sie bitte die Belegung der Anschlußklemmen. 2) Die Montage des neuen Meßwertaufnehmers ist nach der mitgelieferten Montageanleitung durchzuführen. 3) Der elektrische Anschluß an den Meßumformer ist nach der Montage- und Betriebsanleitung des Meßumformers vorzunehmen. -
Seite 11: Technische Daten
Technische Daten Elektrische Leitfähigkeit ≥ 10 µS/cm DN 2.5, ” ≥ 20 µS/cm bei demineralisiertem Kaltwasser ≥ 5 µS/cm DN 4 - 100, ” - 4” Temperaturen Umgebungstemperatur Meßstofftemperatur Kompaktanlagen: Standard -25 bis +60 °C -60 bis +060 °C -25 bis +40 °C -60 bis +140 °C EEx-Ausführung -25 bis +60 °C... -
Seite 12: Abmessungen Und Gewichte
Abmessungen und Gewichte BITTE BEACHTEN ! Das Gesamtmaß für die Höhe ergibt sich aus dem Maß b (Tabelle) plus der Höhe für den Anschlußkasten oder den Meßumformer, s. Zeichnungen. Das Gesamtgewicht addiert aus dem Gewicht des Meßwertaufnehmers (Tabelle) plus dem Gewicht für Anschlußdose oder Meßumformer, s.u. Anschlußdose IFC 010 K und IFC 020 K IFC 090 K... - Seite 13 Maße in mm Abmessungen der Dichtungen D2 Nennweite nach ... Abmessungen ... DIN 2501 ... ANSI B 16.5 ø d ø d außen innen Einsatz handels- DN 2.5-15 ”- ” üblicher Flach- dichtungen DN 025 1” DN 040 ” DN 050 2”...
-
Seite 14: Notizen
Notizen... -
Seite 15: Formblatt Für Geräterücksendung
Flüssigkeiten in Kontakt gekommen sind, nur dann Krohne kann Ihre Rücklieferung ohne eine solche Beschei- transportieren, prüfen oder reparieren, wenn das ohne Risiken nigung leider nicht bearbeiten. Wir bitten um Ihr Verständnis. für Personal und Umwelt möglich ist. Krohne kann Ihre Rück- Kopiervorlage Firma: Ort:...
