05/98
Magnetisch-induktive
Durchflußmesser
• Meßwertaufnehmer
• Kompakt-Durchflußmesser
IFS 6000 F
IFM 6010 K
3.1M54D1 059821
INHALT
Einbau in die Rohrleitung
Erdung
IFM 6080 K
Montageanleitung
VARIFLUX
IFS 6000 F
IFM 6010 K
IFM 6020 K
IFM 6080 K
Seiten 4-5 und 7-8
Seiten 8-9
Ident-Nr. 7.02143.11.00
USA: 7.02140.73.00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE VARIFLUX IFS 6000 F
Inhaltszusammenfassung für KROHNE VARIFLUX IFS 6000 F

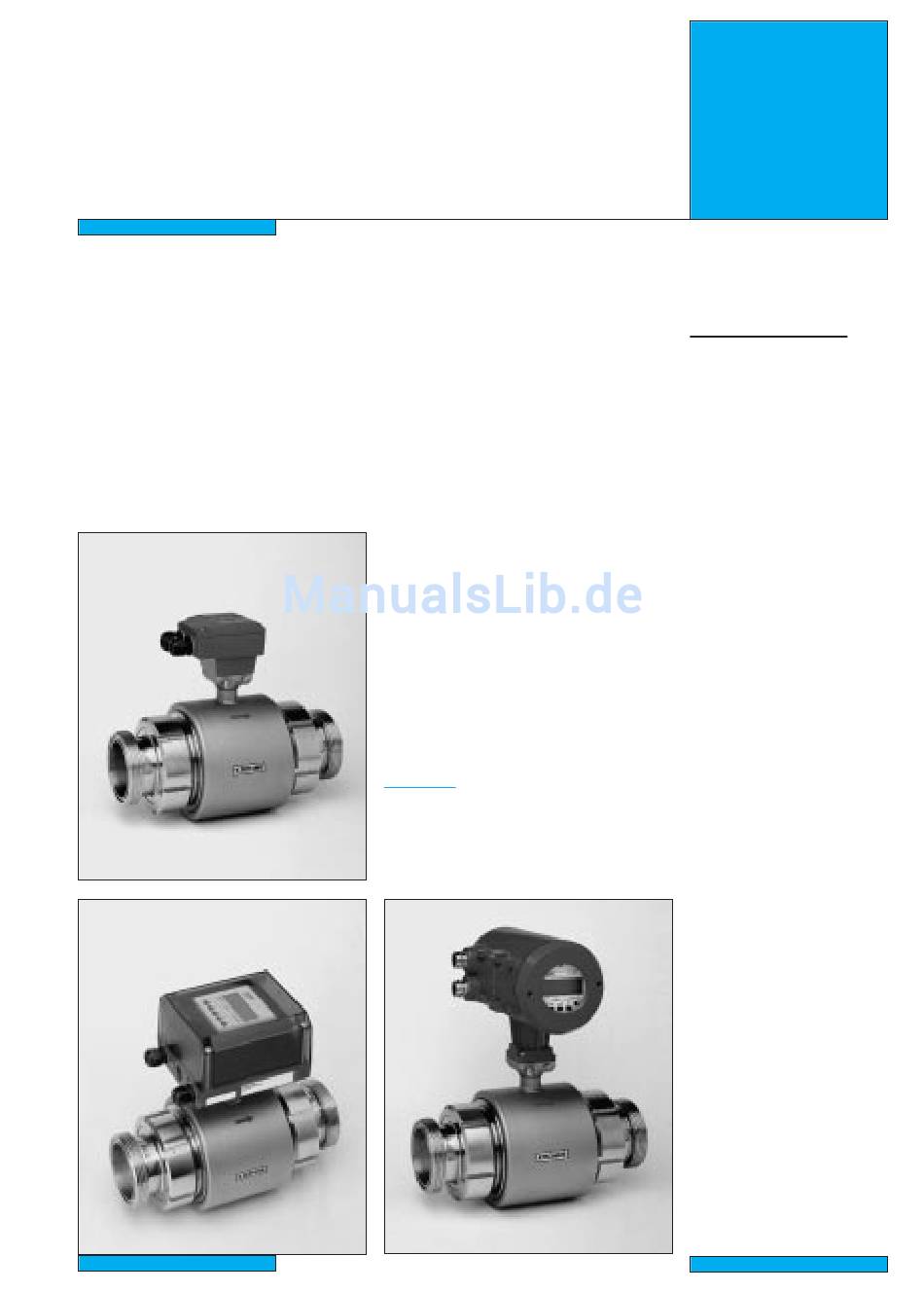

- Seite 1 05/98 Montageanleitung Magnetisch-induktive Durchflußmesser VARIFLUX • Meßwertaufnehmer IFS 6000 F • Kompakt-Durchflußmesser IFM 6010 K IFM 6020 K IFM 6080 K INHALT Einbau in die Rohrleitung Seiten 4-5 und 7-8 IFS 6000 F Erdung Seiten 8-9 IFM 6010 K IFM 6080 K 3.1M54D1 059821 Ident-Nr.
-
Seite 2: Inhaltsverzeichnis
Darüber hinaus gelten die „Allgemeinen Verkaufsbedingungen“, die Grundlage des Kaufvertrages sind. Wenn Sie VARIFLUX-Durchflußmesser an Krohne zurücksenden, beachten Sie bitte die vorletzte Seite dieser Montage- und Betriebsanleitung. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung bei Krohne nicht möglich. -
Seite 3: Lieferumfang
Lieferumfang IFS 6000 F Meßwertaufnehmer IFM 6010 K, IFM 6020 K und IFM 6080 K Kompakt-Durchflußmesser • Meßwertaufnehmer • Kompakt-Durchflußmesser in der bestellten Baugröße in der bestellten Baugröße • Kalibrierzertifikat • Kalibrierzertifikat • Montageanleitung • Montageanleitung • Montage- und Betriebsanleitung für den Meßumformer Lieferbare Baugrößen/Typen und Anschlüsse nicht nach ISO 2037 Zoll... -
Seite 4: Wichtige Hinweise Für Den Einbau: Bitte Beachten
1 Wichtige Hinweise für den Einbau: BITTE BEACHTEN ! • Transport Durchflußmesser nicht am Meßumformer- Durchflußmesser nicht auf das Meßumfor- gehäuse oder an der Anschlußdose mergehäuse oder auf die Anschlußdose anheben. stellen. • Zur Reinigung des Meßumformergehäuses aus Polycarbonat dürfen nur lösungsmittelfreie Reinigungsmittel verwendet werden! •... -
Seite 5: Installationsbeispiele
• Starke elektromagnetische Felder in der Nähe des Durchflußmessers vermeiden. Einlaufstrecke 5 × × DN und Auslaufstrecke 2 × × DN, gerade Rohrleitung, • gemessen ab Elektrodenebene (DN = Nennweite) • Wirbel- und Drallströmung, Ein- und Auslaufstrecke vergrößern oder Strömungsgleichrichter vorsehen. •... -
Seite 6: Geräteschild
Geräteschild IFS 6000 F getrennter Meßwertaufnehmer Magnetfeldfrequenz Typenbezeichnung (hier 1/6 der Hilfsenergie-Frequenz) IFS 6000 F / 6 Holland Meßstellen-Nr. TAG: 1234567-89 ISO KL. H IP 67 Altometer Schutzart nach IEC 529 / EN 60529 Serien-Nr. A 97 00000 Meßwertaufnehmer- GK: 1.918 Isolationsklasse Konstante DN50/2”-PFA- HC... -
Seite 7: Einbau In Die Rohrleitung Und Anzugsmomente
Einbau in die Rohrleitung und Anzugsmomente • Montagezubehör, s. Seite 3 • Rohrleitungsanschlüsse und Betriebsdruck, s. Kap. 6 „Grenzwerte“ • Abstand der Rohrleitungsflansche (Einbaumaß) = Maß „a“ + 2 x Dichtungsdicke von D2 (Maß „a“ s. Kap. 11 „Abmessungen und Gewichte“, Anordnung der Dichtungen s. -
Seite 8: Grenzwerte
Grenzwerte Max. Betriebsdruck in bar bei Meßstofftemperatur von ... Anschlüsse Anschlußnennweite < 40°C < 60°C < 70°C < 90°C < 100°C < 120°C < 140°C < 180°C Flansch DIN 2501/PN 40 DN 10*-15 Flansch JIS 2210/20 K DN 10*-15 Flansch ANSI B 16.5: 150 lb ”* 19.6 19.0... - Seite 9 Kompaktanlagen Hilfsenergie > 50 V AC • Die Erdung erfolgt über den mit der Hilfsenergie zugeführten Schutzleiter PE, s. hierzu auch das Kap. „Hilfsenergie-Anschluß“ in der Montage- und Betriebsanleitung des Meßumformers. • AUSNAHME: Schutzleiter PE nicht im Anschlußraum anschließen, wenn die Kompaktanlagen, z.B.
-
Seite 10: Service
8 Service 8.1 Austausch des getrennten Meßwertaufnehmers Vor Beginn der Arbeiten Hilfsenergie ausschalten ! 1) Vor der Demontage des „alten“ Meßwertaufnehmers notieren Sie bitte die Belegung der Anschlußklemmen. 2) Die Montage des neuen Meßwertaufnehmers ist nach der mitgelieferten Montageanleitung durchzuführen. 3) Der elektrische Anschluß... -
Seite 11: Technische Daten
Technische Daten Baugrößen/Typen DN 2.5 - 80 und ” - 3” Lieferbare Anschlüsse s. Seite 3 ≥ 5 µS/cm (≥ 20 µS/cm bei demineralisiertem Elektrische Leitfähigkeit Kaltwasser) Umgebungstemperatur Standard -25 bis +60 °C Ex-Ausführungen -20 bis +40 °C Max. zulässige Betriebsdaten Betriebsdruck/Meßstofftemperatur siehe Tabelle „Grenzwerte“, nächste Seite Vakuumbelastbarkeit... -
Seite 12: Abmessungen Und Gewichte
Abmessungen und Gewichte BITTE BEACHTEN ! Das Gesamtmaß für die Höhe ergibt sich aus dem Maß b (Tabelle) plus der Höhe für den Anschlußkasten oder den Meßumformer, s. Zeichnungen. Das Gesamtgewicht addiert aus dem Gewicht des Meßwertaufnehmers (Tabelle) plus dem Gewicht für Anschlußdose oder Meßumformer, s.u. Anschlußdose IFC 010 K und IFC 090 K Meßumformer... -
Seite 13: Abmessungen Ohne Anschlußstücke/Adapter
Abmessungen ohne Anschlußstücke/Adapter Baugröße/ Typ Abmessungen in mm ca. Gewicht in kg ohne Adapter Zoll DN 62.5 DN 64 DN 66 DN 10 DN 15 DN 25 DN 40 DN 50 DN 65 DN 80 DN 2.5 - 15 / ”... - Seite 14 Abmessungen mit montierten Anschlußstücken/Adaptern (2) Milchrohrverschraubung nach DIN 11 851 Anschlußnennweite ø D DN 10 DN 15 47.0 DN 25 DN 40 49.0 DN 50 50.0 DN 65 53.0 DN 80 66.0 Rohrverschraubung nach ISO 2853 Anschlußnennweite ø D 12 mm –...
-
Seite 15: Formblatt Für Geräterücksendung
Flüssigkeiten in Kontakt gekommen sind, nur dann Krohne kann Ihre Rücklieferung ohne eine solche Beschei- transportieren, prüfen oder reparieren, wenn das ohne Risiken nigung leider nicht bearbeiten. Wir bitten um Ihr Verständnis. für Personal und Umwelt möglich ist. Krohne kann Ihre Rück- Kopiervorlage Firma: Ort:...
