Elektrische Verbindungen,
J9
Dioden und
Sicherung
Dioden
Sicherung
www.dimplex.de
Kommunikationsport:
PIN Nr. Spezifikation
1 12 VDC
2 TX
3 RX
4 0V

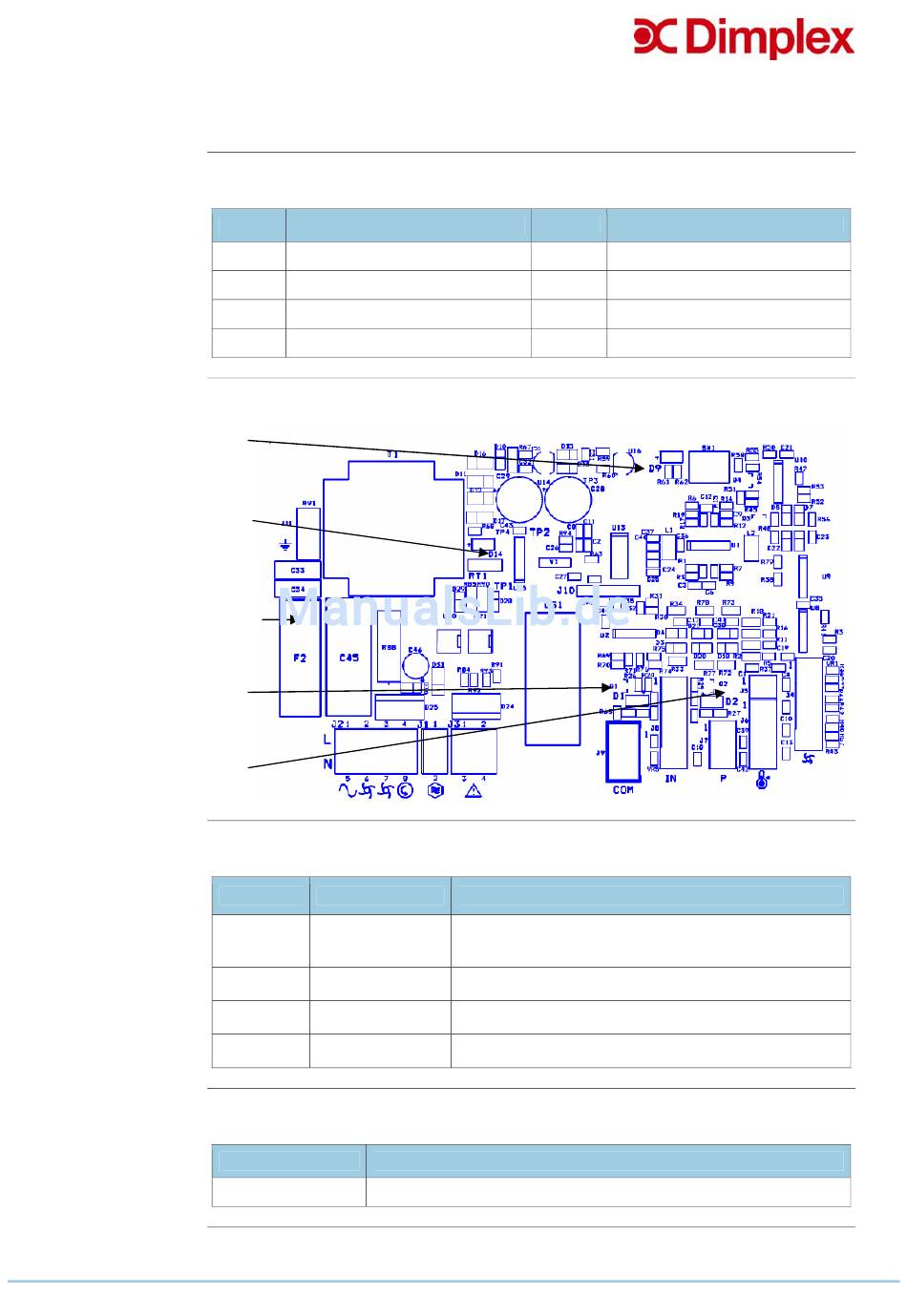

Dies zeigt die Dioden und die Sicherung an der Steuerung
D9
D14
Sicherung
D1
D2
Die Tabelle gibt einen Überblick über die Funktionen der Dioden:
Diode Farbe
D9 Rot
D14 Grün
D1 Gelb
D2 Gelb
In der Tabelle wird die Spezifikation der Sicherung beschrieben:
Sicherung
F2 4 A – 250 V
fortgesetzt
PIN Nr.
5
6
7
8
Softwarezyklus (blinkt normalerweise 1 Mal pro Se-
kunde)
Power ON
Nicht genutzt
Hygrostat Eingang aktiv
Spezifikation
Spezifikation
-
-
-
-
Funktion
