Funktionen,
Abbildung der
Luftwege
Beschreibung
der Luftwege
Filter-
überwachung
www.dimplex.de
fortgesetzt

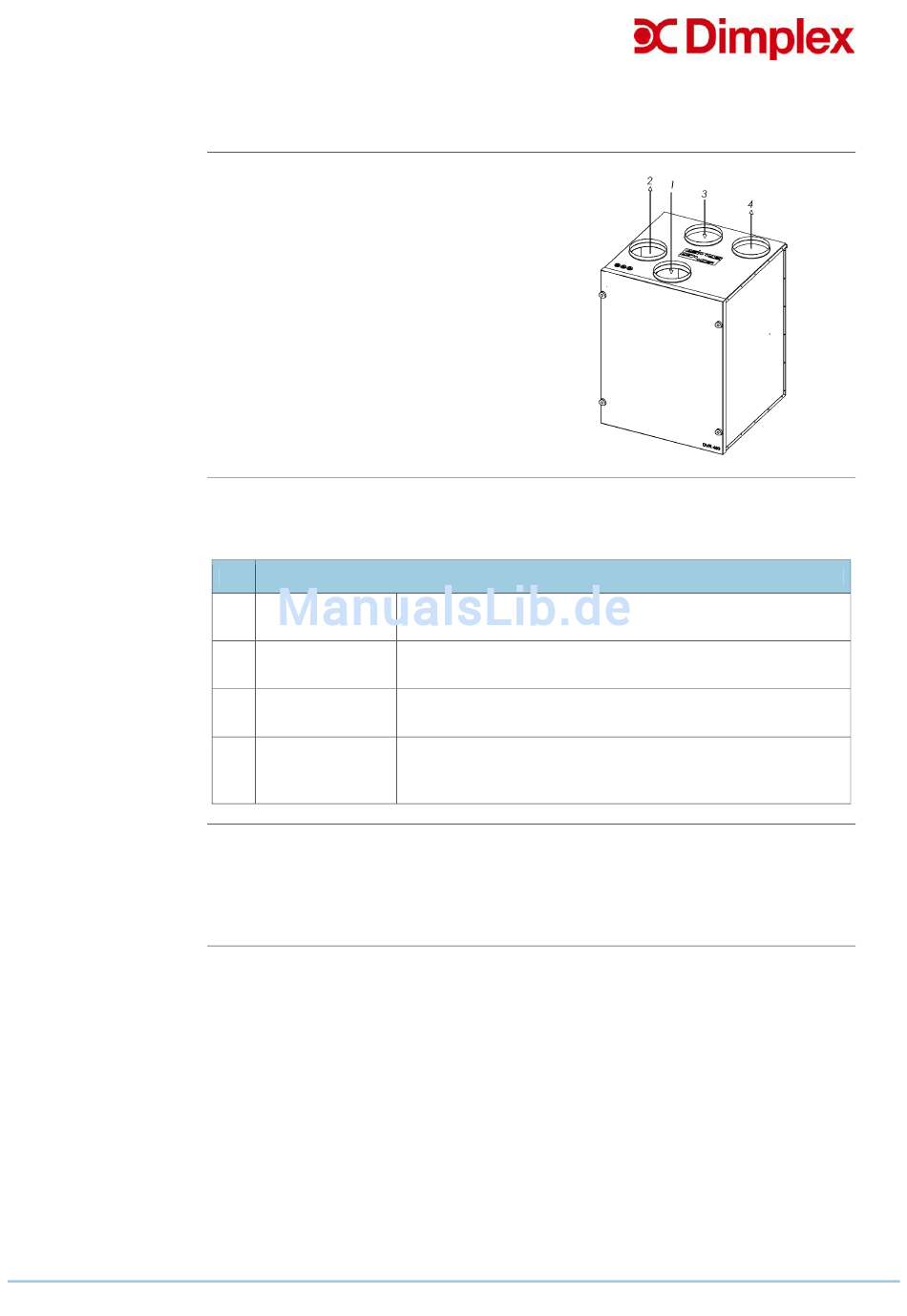

Hier werden die Luftwege gezeigt:
Hier werden die Luftwege im Detail beschrieben:
Nr.
1 Außenluft
2 Zuluft
3 Abluft
4 Fortluft
Nach ca. 3000 Betriebsstunden, was ca. 4 Monaten entspricht, wird von der Filter-
alarmfunktion in der Steuerung ein Summton an der Fernbedienung aktiviert. Mehr zur
Filterwartung erfahren Sie im Abschnitt "Wartung".
Der Timer muss manuell zurückgestellt werden, siehe Abschnitt "Bedienungsanleitung".
Beschreibung
Frische Luft, die in den Wärmetauscher kommt, um durch
die Abluft aus dem Haus (3) erwärmt zu werden
Frische Luft für die Räume, die durch die Abluft aus dem
Haus erwärmt wurde (3)
Verbrauchte Luft aus den Räumen, die zum Erwärmen der
frischen Außenluft (1) genutzt wird
Die Wärme wurde der verbrauchten Innenluft entzogen, um
die frische Außenluft zu erwärmen (1). Die Fortluft wird aus
dem Haus und dem System geleitet
