Elektrische Verbindungen

Einleitung

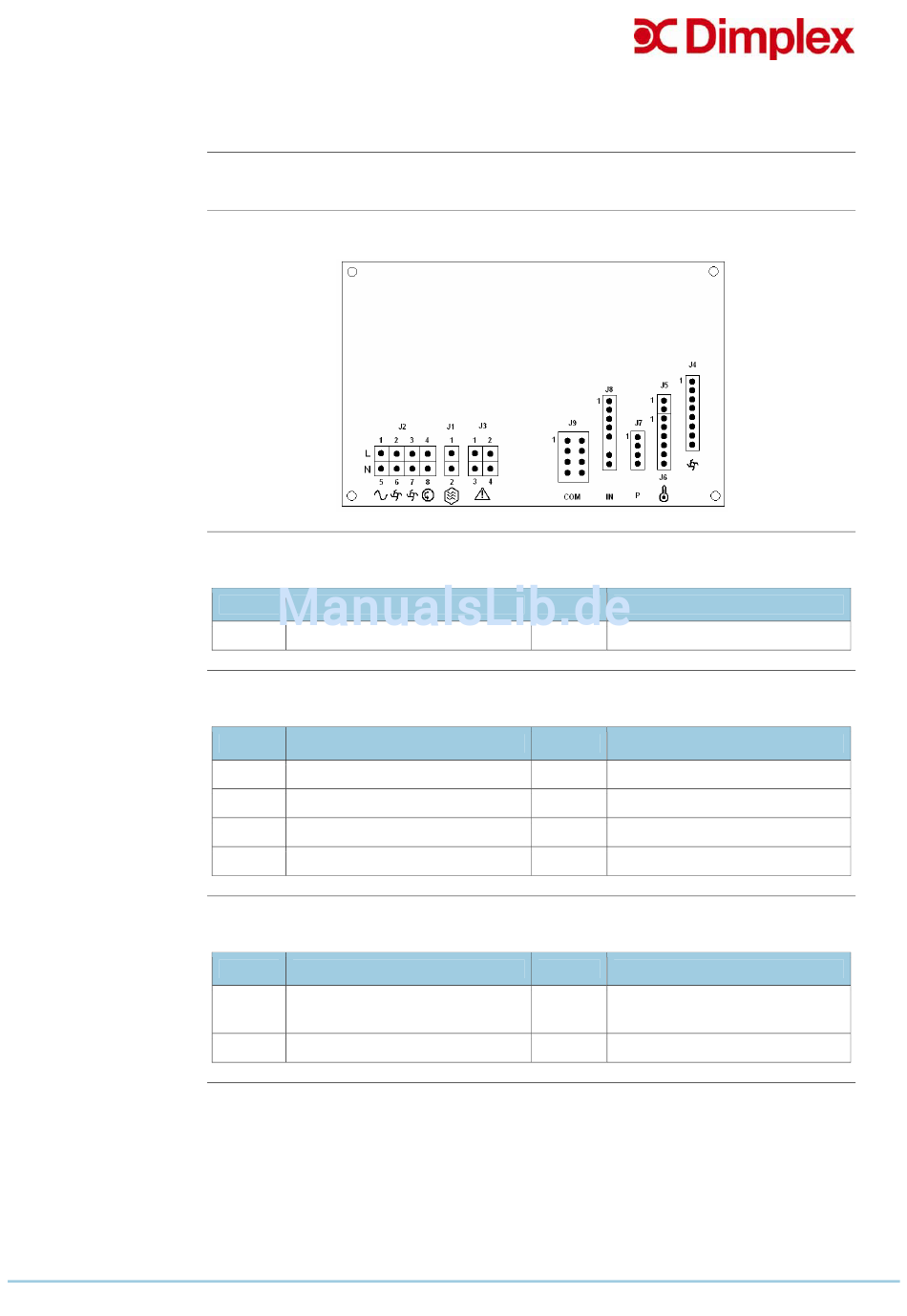

Hauptsteuerung
J1
J2
J3
www.dimplex.de
In diesem Abschnitt werden die elektrischen Verbindungen der Hauptelemente gezeigt.
Stecker für die Hauptelemente
Versorgungsspannung ausgehend für elektrisches Heizelement:
PIN Nr. Spezifikation
1 230 VAC – L
Versorgungsspannung eingehend und ausgehend zu Ventilatoren und Rotormotor:
PIN Nr. Spezifikation
1 230 VAC Ein – L
2 230 VAC Ventilator 1 – L
3 230 VAC Ventilator 2 – L
4 230 VAC Rotor – L
Relaisausgang für Fehlerkontakt: 5 A, 240 VAC:
PIN Nr. Spezifikation
1 Fehlerkontakt, normal ge-
schlossen
2 Fehler gemeinsam
PIN Nr. Spezifikation
2 230 VAC – N
PIN Nr. Spezifikation
5 230 VAC Ein – N
6 230 VAC Ventilator 1 – N
7 230 VAC Ventilator 2 – N
8 230 VAC Rotor – N
PIN Nr. Spezifikation
3 -
4 Fehlerkontakt, normal offen
Fortsetzung auf der nächsten Seite
