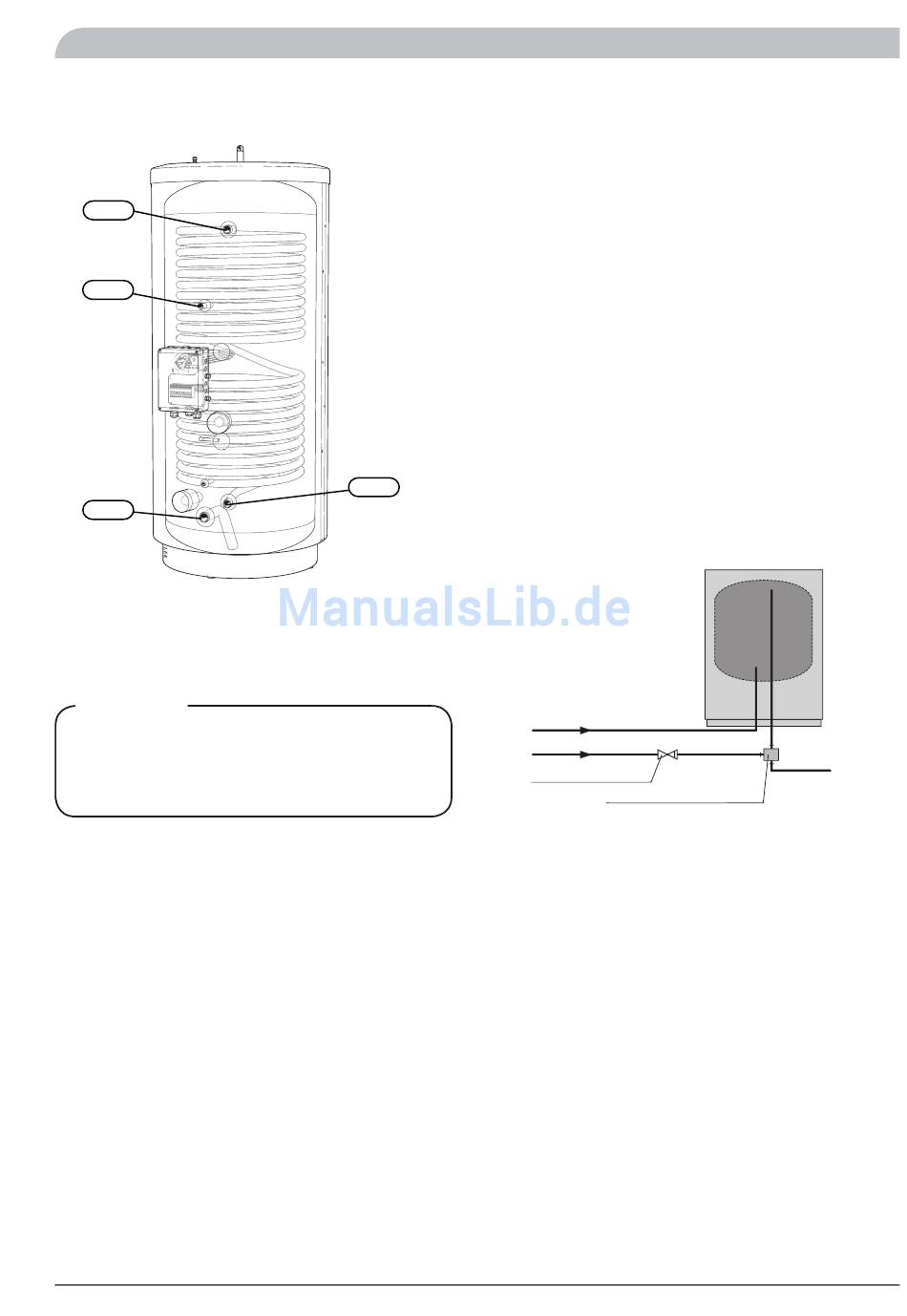

WWS 500 SPLIT
XL4
XL18
XL19
Anschluss des Klimatisierungssystems
Verbinden Sie HM 8-12 SPLIT Rohranschlüsse (XL1) und
■
( XL2) mit dem Klimatisierungssystem.
HINWEIS!
Der in dieser Montage- und Bedienungsanleitung
verwendete Begriff "Klimatisierungssystem" bezeich-
net ein Heiz- oder Kühlsystem von HM 8-12 SPLIT zur
Erwärmung oder Kühlung.
KV
Anschluss des Brauchwasserspeichers
Der Brauchwasserspeicher (WWS 300 SPLIT/WWS 500
SPLIT) ist mit der erforderlichen Ventilausrüstung zu verse-
hen.
Das Mischventil muss vorhanden sein, wenn die Tempe-
■
ratur 60°C überschreitet.
Das Sicherheitsventil muss einen max. Öffnungsdruck
■
von 10,0 Bar aufweisen und an der Brauchwasser-Ein-
gangsleitung angebracht werden (siehe Prinzipskizze).
Das Überlaufrohr vom Sicherheitsventil muss rostfrei
sein und über die gesamte Länge mit einem Gefälle
verlegt werden, um Wassersäcke zu verhindern.
Siehe Abschnitt Anschlussoptionen auf Seite 30 für die
■
Prinzipskizze.
Zusätzlicher Brauchwasserspeicher mit Elektroheizpa-
trone
Wenn ein Whirlpool oder ein anderer großer Brauchwas-
Backventil
serverbraucher angeschlossen wird, sollte die Wärmepum-
pe um einen elektrischen Brauchwasserspeicher ergänzt
werden.
XL3
Wenn der Speicher über eine Ventilkupplung mit Ø 15
mm verfügt, sollte diese durch eine vergleichbare Einheit
mit Ø 22 mm ersetzt werden.
BW von HM 8-12 SPLIT
KW
Backventil
Rückschlagventil
SPLIT
INK KV-ANSL
VV
KV
BACKVENTIL
Ventilkoppel-del
Vv från värmepump
Kv
Blandningsventil-del
Vv från värmepump
Kv
Blandningsventil
Mischventil
Inkoppling av spetsberedare utan delbart
ventilkoppel.
Für den Installateur
Rohrinstallation
PROPPNING
VV
Proppas
Vv
BW
Vv
25
