Überprüfen der Motordrehrichtung (Kontaktfreie Methode)
1. Trennen Sie die Messfühler vom Messgerät und von
jedem anderen zu prüfenden Gerät.
2. Halten Sie das Messgerät nahe (2 cm oder näher) an
den Motor parallel zur Längsrichtung der Motorachse.
3. Die Unterseite des Messgerätes sollte in Richtung
der Motorachse zeigen und die Messgeräterückseite

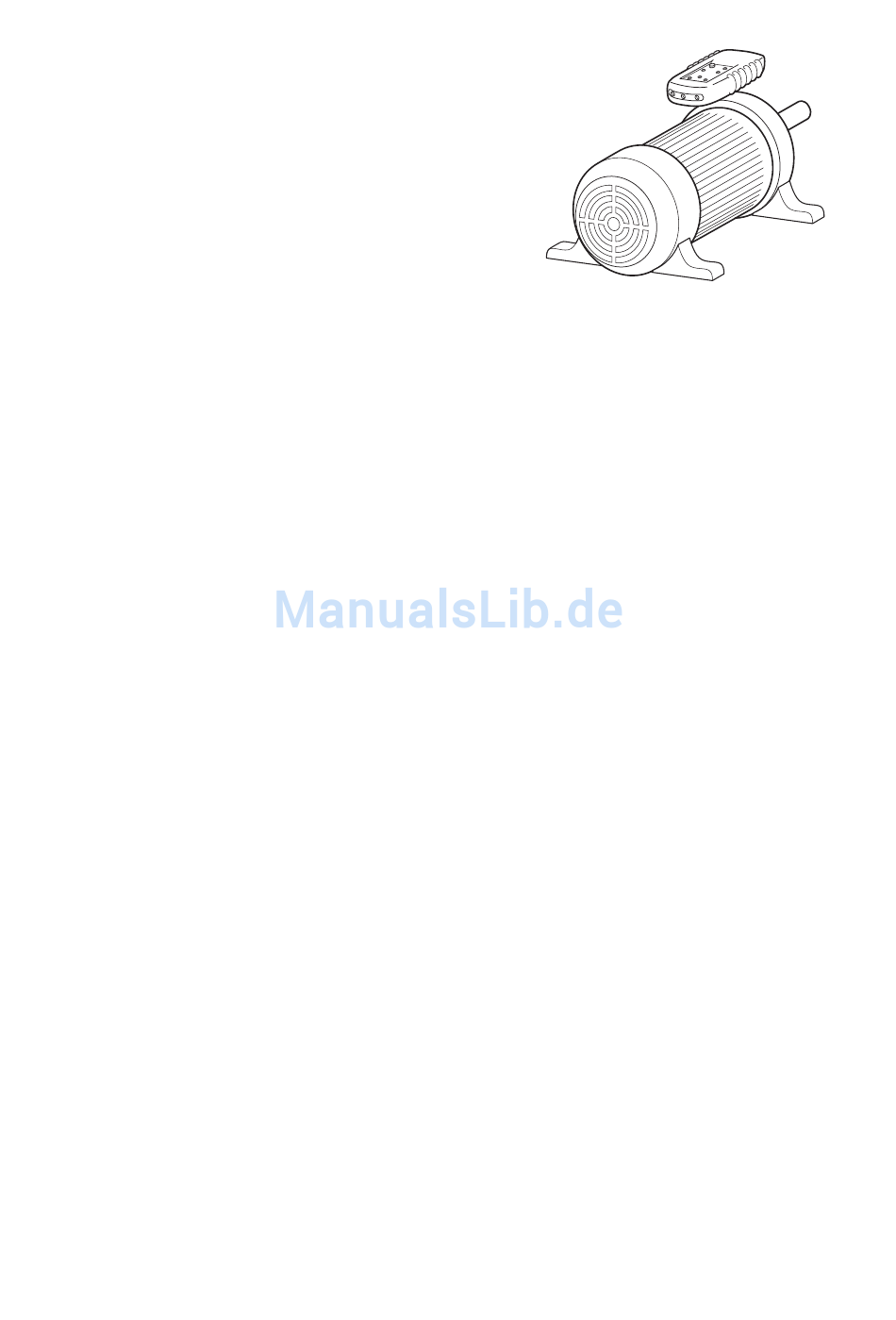

sollte in einer Flucht mit dem Motor liegen (siehe
Abbildung rechts).
Hinweis: Es befindet sich zur Hilfe ein
Orientierungssymbol auf dem Messgerät.
4. Drücken und halten Sie die Taste ON. Der grüne Indikator ON zeigt an, dass das Messgerät zur
Prüfung bereit ist.
5. Die Orientierung des Motors wird durch die Pfeile im oder gegen den Uhrzeigersinn mit den
Symbolen ‚L' und ‚R' für links und rechts angezeigt. Schauen Sie in Richtung Motorrückseite
(das Messgerät erscheint als auf dem Kopf stehend), wenn Sie den Staus der LEDs ablesen.
Hinweis: Das Messgerät funktioniert nicht bei Motoren, die durch Frequenzwandler kontrolliert
werden (VFDs).
Magnetfeldermittlung
1. Halten Sie das Messgerät in das zu prüfende Gebiet. Drücken und halten Sie die Taste ON.
2. Ein Magnetfeld ist vorhanden, wenn entweder die LED für den Uhrzeigersinn oder die LED
gegen den Uhrzeigersinn aufleuchtet.
4
480403-EU-GE v3.4 08/13
