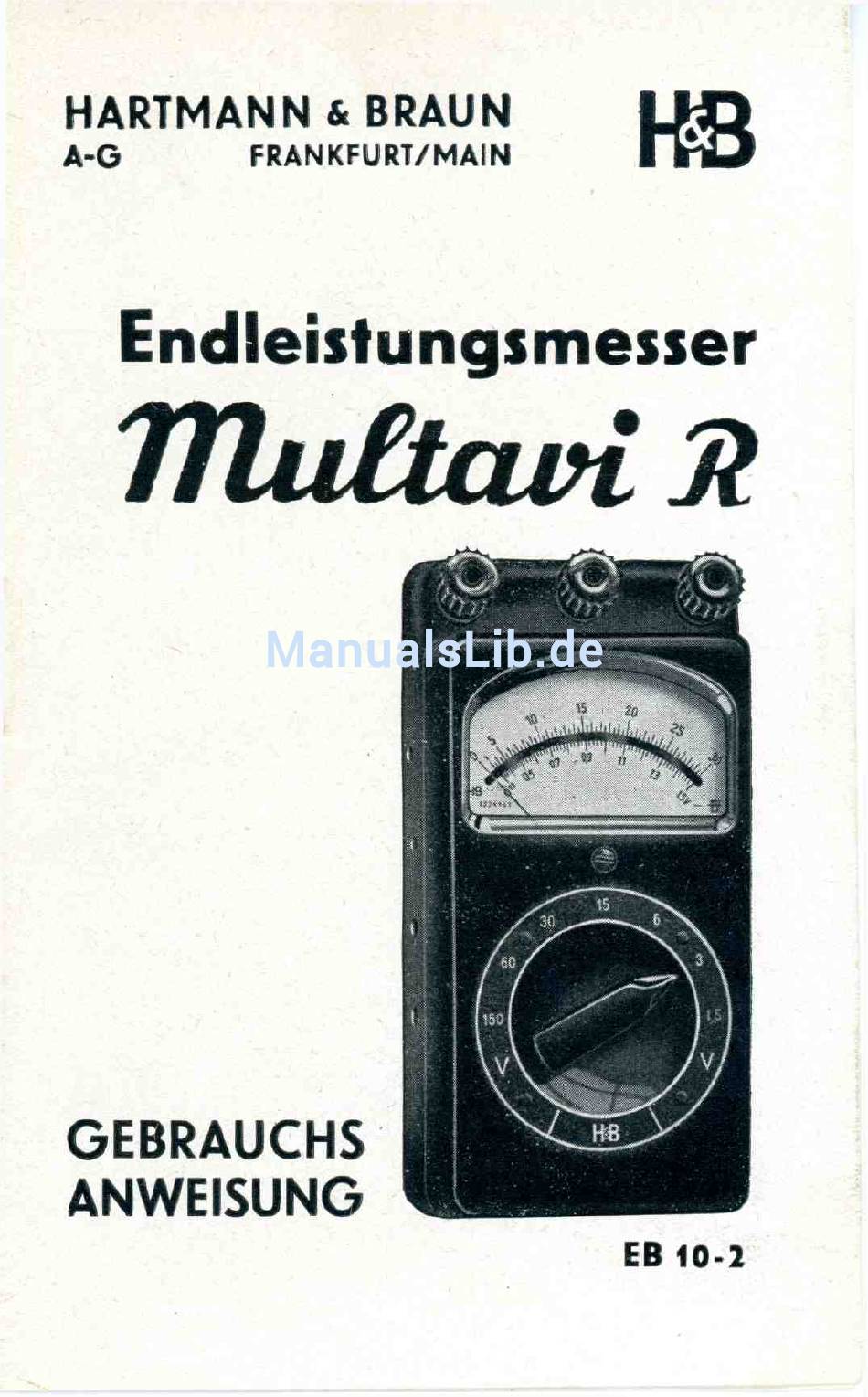

- Seite 1 HARTMANN & BRAUN F R A N K F U R T/M A IN Endleistungsmesser M ultavi R GEBRAUCHS ANWEISUNG EB 10- 2...

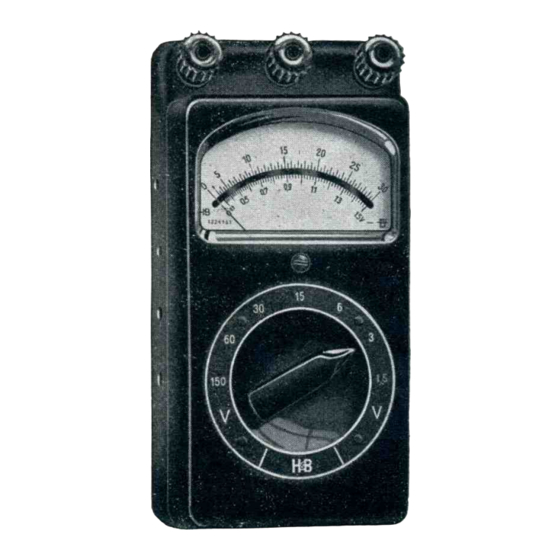

- Seite 3 Der Endleistungsmesser für die Funktechnik Allgemeines Der Endleistungsmesser M u lta v i R ist ein Instrument zur Messung von tonfrequenter W echselspannung m it gleichbleibendem Anpassungswiderstand für alle sieben Meßbereiche (1,5, 3, 6, 15, 30, 60, 150 V). In erster Linie dient M u lta v i R zur Messung der A usgangsleistung von Rundfunkem pfängern und V er...
- Seite 4 Unterhalb des Skalenfensters liegt die K orrektions schraube zur genauen N ullpunkteinstellung. B ild 1 A n s c h lu ß k le m m e n des Multavi R m it S c haltung ssym bolen Für den Anschluß sind drei Klemmen mit isolierten Rändelmuttern vorhanden, die auch für Bananen...
- Seite 5 Anwendung des M u l t a v i R Messung der Ausgangsleistung auf der Sekundärseife des Ausgangs-Übert ragers eines Rundfunkgerätes oder Verstärkers ohne Eingriff in die Schaltung (Bild 2). Der Ausgangsübertrager (A ü ) paßt die niederohm ige Schwingspule ( R i ) des dynamischen Lautsprechers (2-15 Ω) an den hochohmigen W iderstand der Laut...
- Seite 6 Beispiel 1: 1,22 gemessene Spannung E = Schwingspulenwiderstand Ri = 3 Ω L = 1 ^ I = J A = 0,5W a«. Das Rundfunkgerät hat eine Endleistung von 0,5 W att. Beispiel 2: gemessene Spannuug 10,3 V Schwingspulenwiderstand Ri = Ω...
- Seite 7 sammen aus Instrum entwiderstand ri = 7500 Ω und A nodenbelastungswiderstand r a, der wie fo lg t er m ittelt w ird : ra ■ ri r i - R a Ra = -----:— oder r a ----- ra + ri ri - Ra aus Ra = 2300 O, ri = 7500 Q erg ib t sich ra = ca.
- Seite 8 Der Empfänger kann nur dann seine v o lle Leistung abgeben, wenn die einzelnen Schwingkreise ab ge glichen und aufeinander abgestim m t sind. Diese A b stimmung w irkt sich durch g rö ßere Ausgangsleistung aus. Vor Beginn der Abgleichung ist der Schwund ausgleich durch Erden der Regelspannung abzu...
- Seite 9 Messung und Behebung des Netz- brummens Die Ursache des störenden N etzbrummens liegt ent w eder in der ungenügenden Siebung des N etzteiles oder in der ungenügenden Abschirmung der einzel nen Bauteile gegeneinander. Diese Brummspannung w ird gemessen, indem das M u lta v i R zwischen Erde bzw.
-
Seite 10: Zur Beachtung
Der Einfluß der Abschirm ung zwischen den einzelnen Bauteilen ist ebenso aus der G röße der am Instrument angezeigten Brummspannung ersichtlich. Die Behebung des N etzbrummens, welches durch die Unsymmetrie der Heizwicklung verursacht w ird, kann durch Verstellen des Brumm potentiom eters (Entbrum mer) ebenfalls auf ein M inim um eingestellt werden. - Seite 11 Zubehör Zur Verringerung des Eigenwiderstandes auf 4000 Ω kann besonderer N ebenw iderstand geliefert w erden, zwei Laschen unverwechselbar unter die Klemmen K und K angesteckt wird. Für den Transport ist eine Ledertragtasche mit Tragriemen v o rg e sehen, die auch zur A uf...
- Seite 12 EB 1 0 -2 500/7.52 / Rs...
