H&B Pontavi-Wheatstone Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Pontavi-Wheatstone:
- Gebrauchsanweisung (8 Seiten) ,
- Gebrauchsanweisung (6 Seiten)
Verwandte Anleitungen für H&B Pontavi-Wheatstone
Inhaltszusammenfassung für H&B Pontavi-Wheatstone

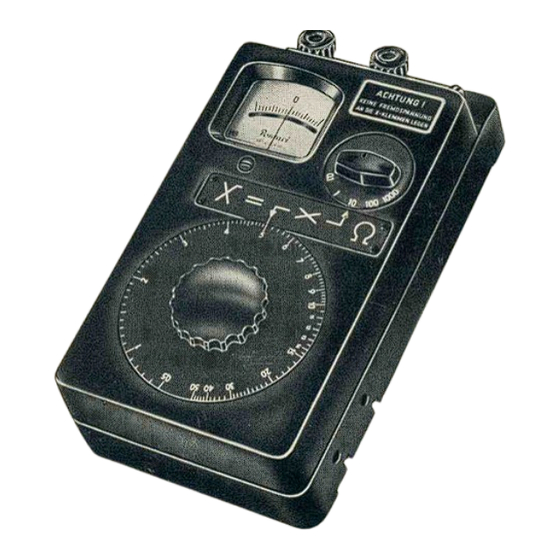

- Seite 1 EB 1 8 -7 G E B R A U C H S A N W E I S U N G Po n ta vi-W heatstone Schleifdraht-Meßbrücke für Widerstände von 0,05 bis 50000 Ω H A R T M A N N &...
- Seite 2 1. Anwendung Die PONTAVI-Meßbrücke dient zur W iderstandsbe stimmung fester und flüssiger Leiter m it Hilfe der bekannten wheatstoneschen Brückenschaltung. Die d afür erforderlichen regelbaren W iderstände sind zusammen mit einem Zeigergalvanom eter und einer Taschenlampenbatterie in einem Preßstoffgehäuse untergebracht. Das Messen und Ablesen der W id e r standswerte e rfo lg t in denkbar einfacher Weise.
- Seite 3 zw ar der kürzere in den mit + bezeichneten Klotz. Dann w ird die Schutzplatte w ieder befestigt; Brücke ist m eßfertig. Ist keine Ersatzbatterie vorhanden, so kann nach Herausnahme der Taschenlampenbatterie eine an dere Stromquelle angeschlossen werden, die jedoch nur eine Spannung von ca.
- Seite 4 Bei richtigem Anschluß der Batterie w ird beim Dre hen der Skalenscheibe die Zeigerbewegung des G al vanometers in gleicher Richtung erfolgen. Skalenscheibe und Stufenwiderstand sind äußerlich durch einen Linienzug verbunden, der die Ermittlung des Ohm wertes sinnfällig erleichtert. Steht z. B. nach erreichter Nullstellung des Galvanom eters die Ska...
- Seite 5 Zur Beachtung! Zu prüfende W iderstände dürfen nicht unter Span nung stehen, da in diesem Fall nicht nur keine Mes sung erfolgen, sondern auch bereits beim Anklem men des W iderstandes der Schleifdraht beschädigt werden kann. Sind W iderstände zu messen, die möglicherweise unter Spannung stehen können, so sind diese zum Schutze der Meßbrücke vor dem Anlegen an die...
- Seite 6 Sekunden bestehen bleibt, genügt es, die Meßbrücke durch einen einfachen, den Klemmen parallel geleg ten Schalter zu schützen, der zur Messung geö ffn et w ird, nachdem die Spannung am Prüfling zusam mengebrochen ist. In den beiden beschriebenen Fäl len ist die Verwendung von Schaltern m it niedrigem K ontaktw iderstand (Messerkontakte) anzuraten.
- Seite 7 h a ft mit dem „PONTAVI-Summer", der eigens für die PONTAVI-Meßbrücke gebaut wurde und Wech selstrom von Tonfrequenz erzeugt. Die Summer-Ein richtung besteht aus einem kleinen Preßstoffgehäuse von 75x135x40 mm, das auf der oberen Seite einen kleinen Hebelausschalter besitzt. Das Kästchen w ird mit seinen beiden Steckstiften rechts an die Meßbrücke gesteckt, w odurch der Summer mit der dort einge...
- Seite 8 Das Nachstellen des Summers e rfo lg t bei eingeschal tetem Stromkreis. Die auf der Bodenplatte in der M itte sichtbare Stellschraube ist m it einem Schrau benzieher um 1 oder 2 Rasten nach rechts zu drehen, bis der Summer w ie d e r anspricht. Die Summerstell schraube d a rf auf keinen Fall zu w e if gedreht w e r...
