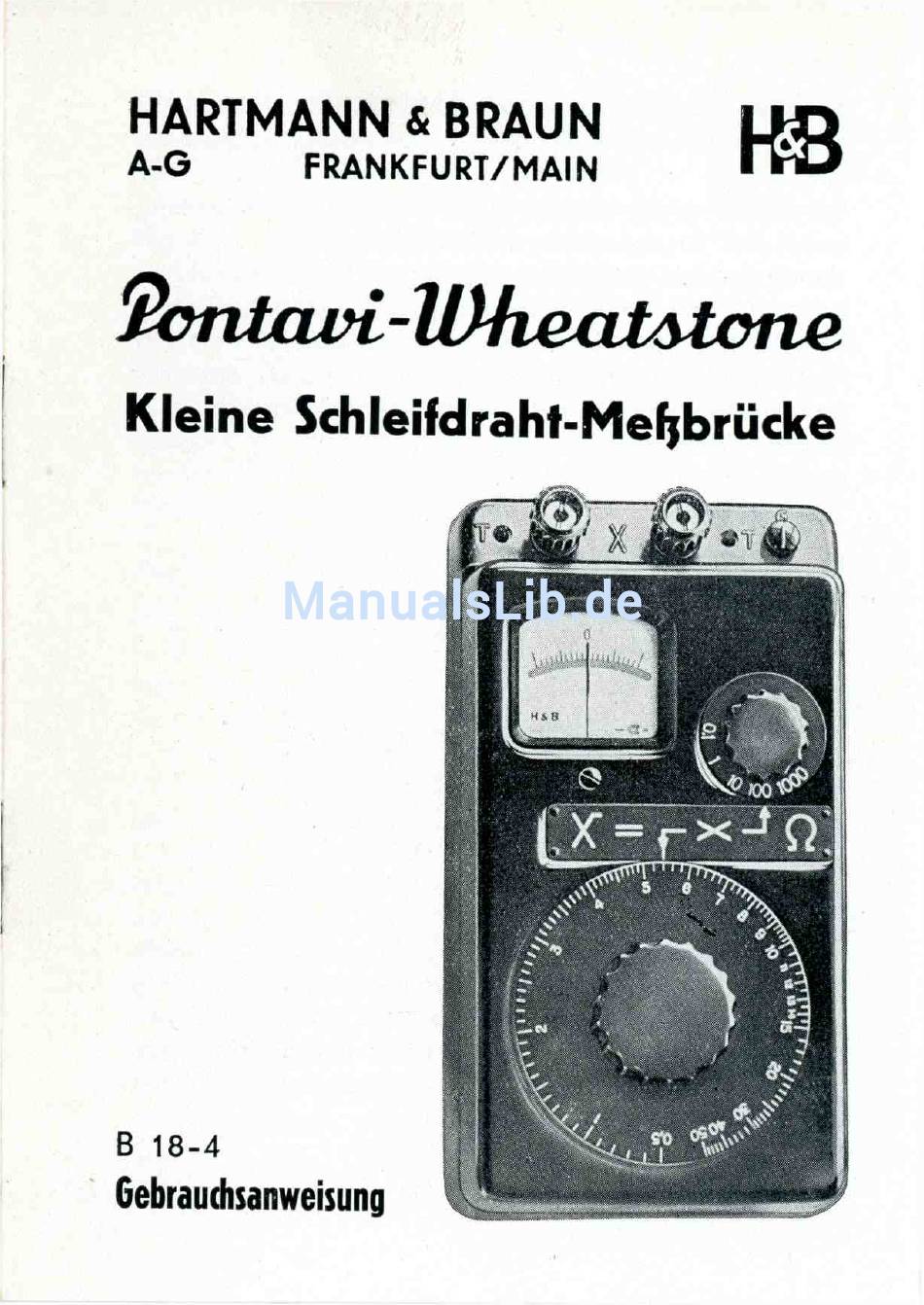

- Seite 1 HARTMANN & BRAUN FRANKFURT/MAIN Pontavi-W heatstone Kleine Schleifdraht-Meßbrücke Gebrauchsanweisung...
-
Seite 2: Stromquelle

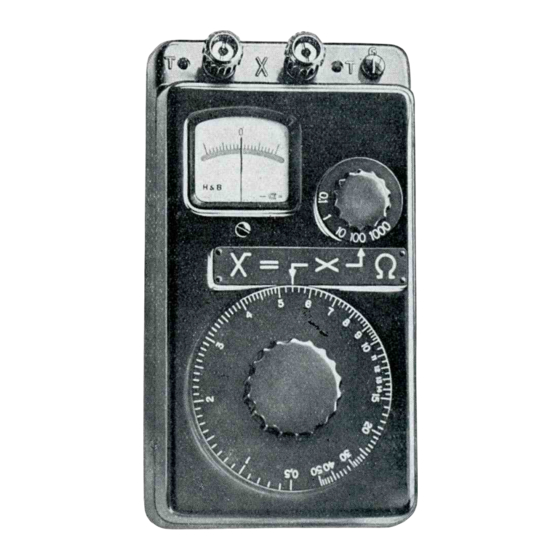

Kleine HB-Schleifdraht Meßbrücke „Pontavi" in Wheatstone-Schaltung Die Po n tavi-M eßbrücke dient zur W iderstandsbestim m ung fester und flüssiger Leiter mittels der bekannten W heat- stone'schen Brückenschaltung. Die dafür erforderlichen regel baren W id erstän d e sind zusammen mit einem Z eig e rg alva- nometer und einer Taschenlampenbatterie so in dem aus P re ßstoff bestehenden G eh äu se untergebracht, d aß... - Seite 3 A n der neu einzusetzenden Batterie ist der längere Polstreifen auf etwa 3 cm zu kürzen und beiden Streifen zur Verbesserung Kontaktes eine leichte Krümmung zu geben. Batterie wird dann so eingelegt, daß ihre Kontaktstreifen in d ie Schlitze der Anschlußklötze kommen und zwar der kürzere in den mit + bezeichneten K lotz.
- Seite 4 Skalenscheibe und Stufenschalter sind durch einen Linienzug verbunden, der die Ermittlung des O hm w ertes sinnfällig erleichtert. Steht z .B . nach erreichter Nullstellung des G a l vanom eters die Skalenscheibe auf 5,4 und der Stufenschalter auf 100 (siehe Bild Seite 1), so ist der gesuchte O hm w ert X = 5,4 x 100 = 540 0 h m .
- Seite 5 wird mit seinen beiden Steckstiften rechts an die M eßbrücke gesteckt, wodurch der Summer mit der dort eingebauten Batterieverbunden ist. E in e w eitere Verbindung ist mittels des aus dem Kästchen ragenden Kabels mit der linken X-Klemme herzustellen. Dies kann beliebig durch Unterklemmen des Kabelschuhes oder nach A bziehen desselben durch Ein...
- Seite 6 Galvanom eter gem essen werden, ohne daß es nötig ist, den Sum m er von der M eßbrücke abzunehmen. Messen von Erdübergangswiderständen mit der HB-Meßbrücke „Pontavi-Wheatstone" Das M essen des Übergangswiderstandes einer Blitzablei- tung zu ihrer Erdeinbettung kann nicht unmittelbar, sondern nur auf U m w egen erfolgen.
- Seite 7 w erden zweckmäßig im Dreieck aufgeschrieben, nachdem zuvor der W iderstand der verwendeten Zuleitungsdrähte ab gezogen worden ist: Beispielsw eise sei gemessen worden : 1. Zwischen u. H i gem essen X=4,9 O hm ;Zuleitungsdrähte zus. 0,4 Ohm , verbleiben 4,5 Ohm 2.
- Seite 8 Anm erkung W e n n es sich, wie in größeren Städten, darum handelt, den Nach weis zu führen, dafj d ie Ableitung eines Blitzableiters an eine Rohr leitung (für Wasser- oder Gasversorgung) angeschlossen ist, mufj d ie Messung den W iderstand = 0 oder nur w enige Zehntel Ohm ergeben, andernfalls fehlt ein solcher Anschluß.
