H&B Pontavi-Wheatstone Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Pontavi-Wheatstone:
- Gebrauchsanweisung (8 Seiten) ,
- Gebrauchsanweisung (8 Seiten)
Verwandte Anleitungen für H&B Pontavi-Wheatstone
Inhaltszusammenfassung für H&B Pontavi-Wheatstone

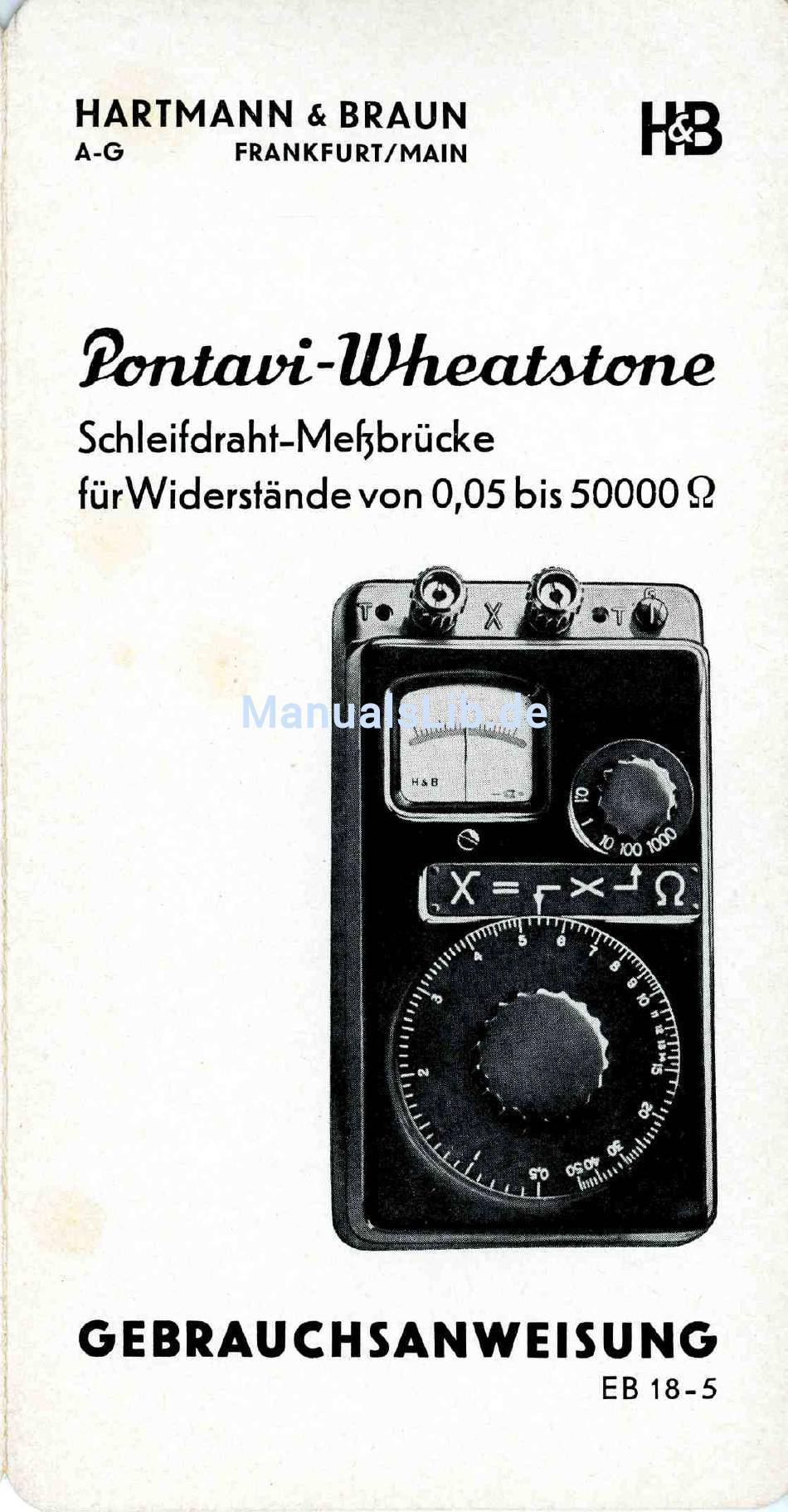

- Seite 1 HARTMANN & BRAUN FRANKFURT/MAIN Pontavi-Wheatstone Schleifdraht-Meßbrücke für Widerstände von 0,05 bis 50000 Ω GEBRAUCHSANWEISUNG EB 18-5...

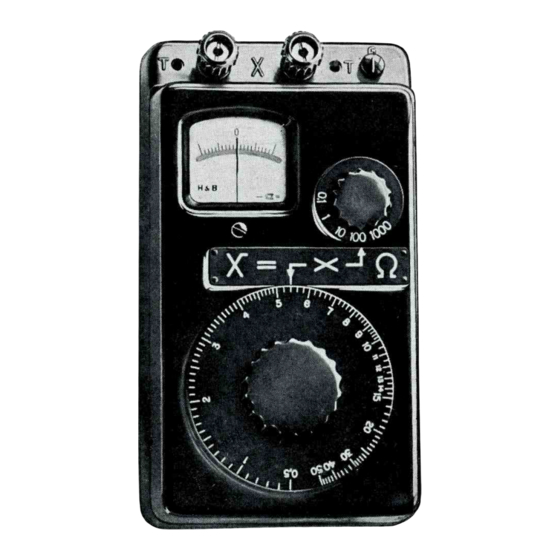

- Seite 2 Die Pontavi-M eßbrücke dient zur W iderstandsbestim mung fester und flüssiger Leiter (auch zur Erdwiderstands messung) mit H ilfe der bekannten W heatstone'schen Brückenschaltung. Die dafür erforderlichen regelbaren W iderstände sind zusammen mit einem Z eigergalvano m eter und einer Taschenlampenbatterie in einem Preß- stoffgehäuse untergebracht.
-
Seite 3: Stromquelle
Stromquelle Als Strom quelle die n t eine normale Taschenlampen batterie von 4,5 Volt. Soll diese Batterie nach Verbrauch durch eine neue erseht werden, so ist lediglich die untere Hälfte des von einem Druckknopf gehaltenen G ehäuse bodens zu en tfe rnen ; die Batterie kann dann heraus genom m en werden. - Seite 4 Skalenscheibe und Stufenwiderstand sind äußerlich durch einen Linienzug verbunden, der die Erm ittlung des O h m wertes sinnfällig erleichtert. Steht z. B. nach erreichter N ullstellung des G alvanom eters die Skalenscheibe auf 5,4 und der Stufenwiderstand auf (siehe T itelbild), so ist der gesuchte O hm w ert X = 5,4 x...
- Seite 5 Der zugehörige Fernhörer w ird mit den Buchsen T ve r bunden. Der zu messende W iderstand wird an die X-Klem m en gelegt. Der zum Einschalten des Zeigergalvanom eters an der Brücke befindliche Taster G wird beim Messen mit dem Summer nicht benutzt, er ble ib t offen.
- Seite 6 1 oder 2 Rasten nach rechts zu drehen, bis de r Summer w ieder anspricht. Summerstellschraube da rf auf keinen Fall zu w eit ge dre ht werden, da sonst ein Dauer strom fließt, der d ie Batterie in kurzer Zeit entlädt. Das Fließen eines Dauerstroms erkennt man daran, daß...
