Seite 1

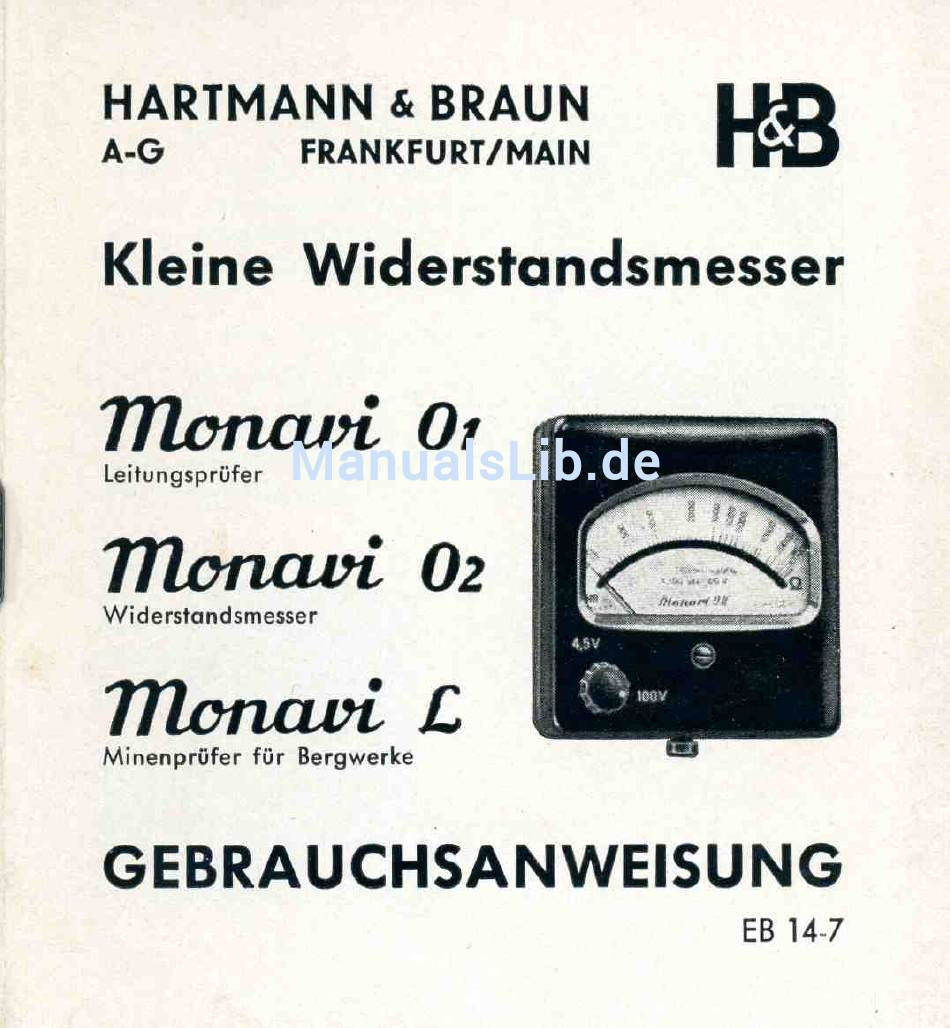

HARTMANN & BRAUN A - G F R A N K F U R T /M A IN Kleine Widerstandsmesser M onavi O1 Leitungsprüfer M onavi O 2 W iderstandsm esser M onavi L M inenprüfer für Bergwerke GEBRAUCHSANWEISUNG EB 14 7...
Seite 3
Die kleinen M eßgeräte „M o navi O 1", M onavi O 2" und „M onavi L" enthalten ein D rehspul-M eßw erk, dessen Z eig er bei Strom losigkeit auf den Skalenw ert oo und bei einer bestimmten Spannung sowie gleich zeitig kurzgeschlossenen Anschlüssen auf den Skalen ...
Seite 4
bis + und — kom pensiert w erden können. 1 5 % Außerdem sind die M e ßw e rk e mit ein er Vorrichtung zur Korrektion der mechanischen N ull-Einstellung des Z eig ers (W ert oo) verse h e n . „M o n avi L"...
Seite 5
Prüfen der Batteriespannung „M onavi O 1" und „M o navi L" Nach dem Einbau der Stabbatterie werden die b e i den X-Buchsen mit einem kurzen, dicken Kupfer draht (also bei Anschluß eines W iderstandes von praktisch 0 Ohm) überbrückt; der Z e ig e r muß sich demnach genau auf den Skalenw ert 0 Ohm ein ...
Seite 6

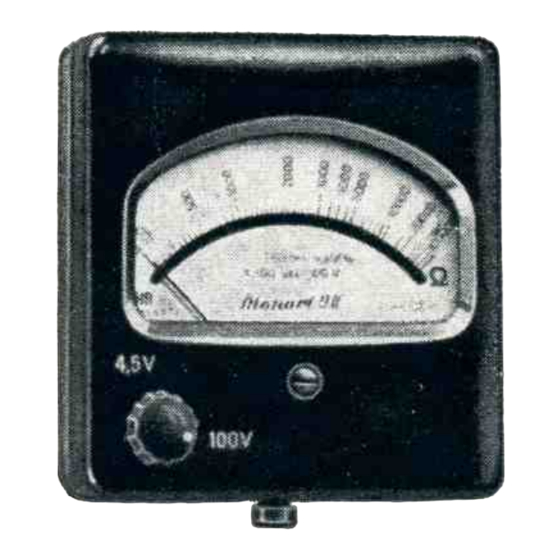

terie (d er kurze Kontaktstreifen ist stets der Pluspol) ist dann der R än delkno p f, der sich links unterhalb der Skala befindet (sieh e das Bild auf der Titel seite), auf 4,5 V und bei Verw end ung einer A n o d en batterie auf 100 V einzustellen.
Seite 7
Ausführung der Leitungsprüfungen und Widerstandsmessungen Die G eräte sind in waagrechter Lage zu verw end en. Zw ei mit Bananensteckern versehen e Kabelschnüre w erden in die beiden X-Buchsen gesteckt und mit ihnen die zu prüfenden Leitungen oder W iderstände abgetastet.
Seite 8
Stromverbrauch und Meßbereiche Der Stromverbrauch der beiden G erä te „M onavi O 1" und „M o navi L" beträgt bei Kurzschluß der X-Buchsen 10 mA, der Stromverbrauch des „M on a vi O 2" bei 4,5 V 2,25 mA und bei 100 V 0,5 mA. Dies sind die höchsten Ström e, die überhaupt auf»...
